Star B plus

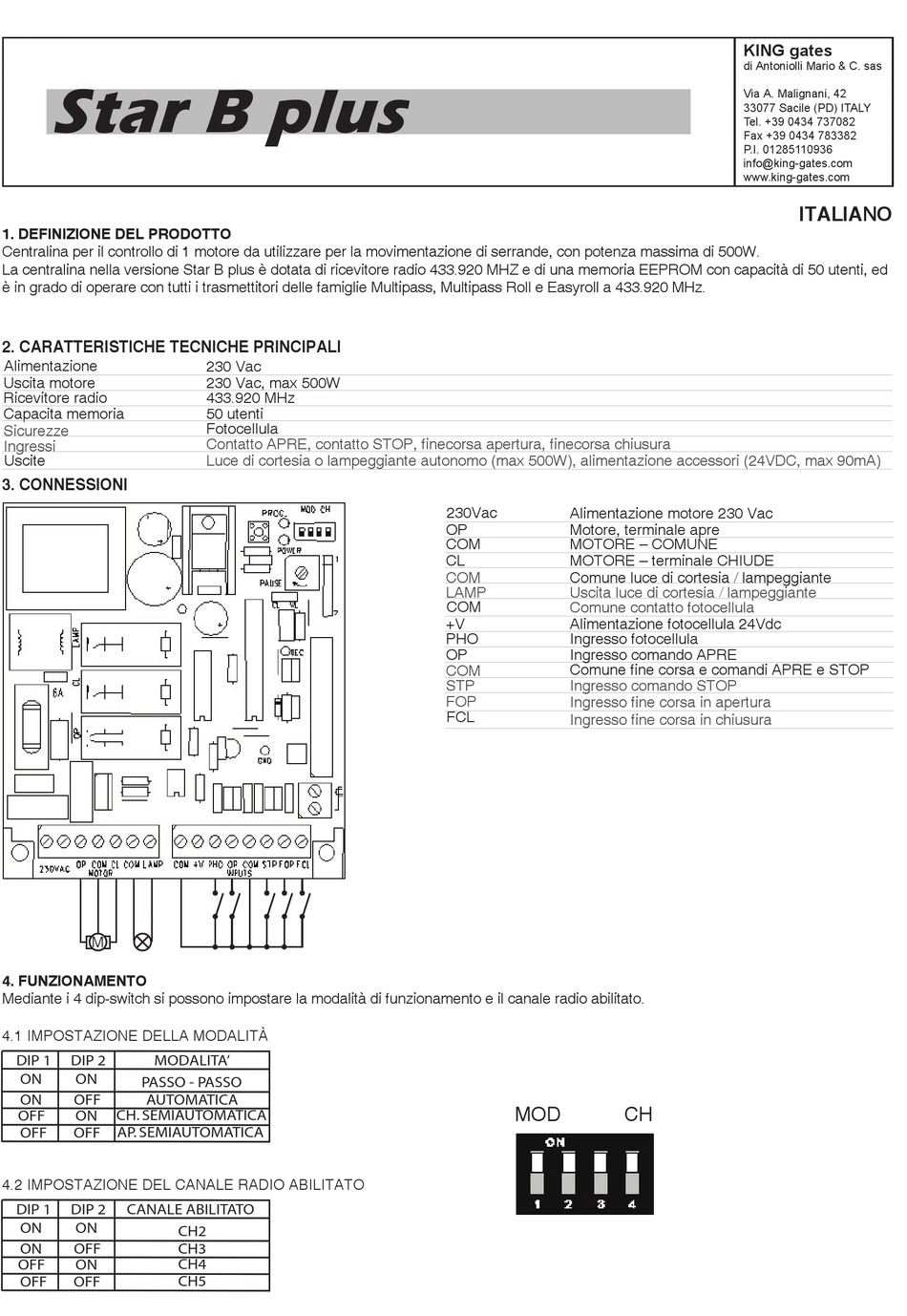

1. DEFINIZIONE DEL PRODOTTO
Centralina per il controllo di 1 motore da utilizzare per la movimentazione di serrande, con potenza massima di 500W.
La centralina nella versione Star B plus è dotata di ricevitore radio 433.920 MHZ e di una memoria EEPROM con capacità di 50 utenti, ed
è in grado di operare con tutti i trasmettitori delle famiglie Multipass, Multipass Roll e Easyroll a 433.920 MHz.
2. CARATTERISTICHE TECNICHE PRINCIPALI
Alimentazione
Uscita motore
Ricevitore radio
Capacita memoria
Sicurezze
Ingressi
Uscite
3. CONNESSIONI
M
4. FUNZIONAMENTO
Mediante i 4 dip-switch si possono impostare la modalità di funzionamento e il canale radio abilitato.
4.1 IMPOSTAZIONE DELLA MODALITÀ
��� �
��� �
���������
��
��
����� � �����
��
���
����������
���
��
��� ��������������
���
���
��� ��������������
4.2 IMPOSTAZIONE DEL CANALE RADIO ABILITATO
��� �
��� �
������ ���������
��
��
��
���
���
��
���
���
230 Vac
230 Vac, max 500W
433.920 MHz
50 utenti
Fotocellula
Contatto APRE, contatto STOP, finecorsa apertura, finecorsa chiusura
Luce di cortesia o lampeggiante autonomo (max 500W), alimentazione accessori (24VDC, max 90mA)
���
���
���
���
230Vac
Alimentazione motore 230 Vac
OP
Motore, terminale apre
COM
MOTORE – COMUNE
CL
MOTORE – terminale CHIUDE
COM
Comune luce di cortesia / lampeggiante
LAMP
Uscita luce di cortesia / lampeggiante
COM
Comune contatto fotocellula
+V
Alimentazione fotocellula 24Vdc
PHO
Ingresso fotocellula
OP
Ingresso comando APRE
Comune fine corsa e comandi APRE e STOP
COM
STP
Ingresso comando STOP
FOP
Ingresso fine corsa in apertura
FCL
Ingresso fine corsa in chiusura
MOD
KING gates
di Antoniolli Mario & C. sas
Via A. Malignani, 42
33077 Sacile (PD) ITALY
Tel. +39 0434 737082
Fax +39 0434 783382
P.I. 01285110936
info@king-gates.com
www.king-gates.com
CH
ITALIANO
I
