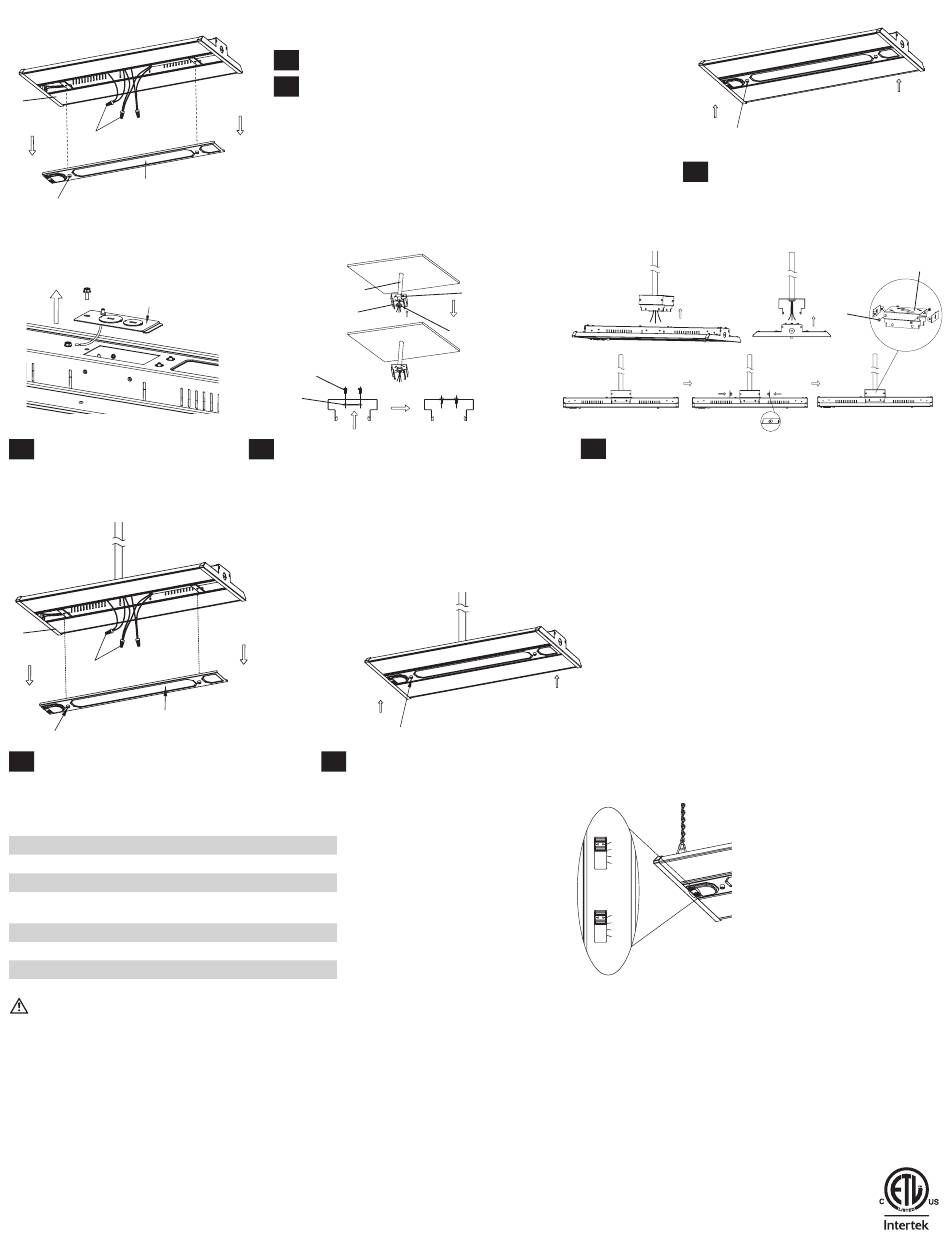

MONTAge eN SurfAce (Suite)
A
D
Boîtier de lampe
Vis
MONTAge Sur TIge
Couvercle du
transformateur
Enlevez le couvercle du boîtier du
3c
transfo du luminaire.
A
D
Boîtier de lampe
Vis
Effectuez les connexions électriques. Voyez l'étape
6c
6b pour le montage en surface.
rÉgLAge Du DÉTecTeur De MOuVeMeNT
Réglages
Distance de détection 8 m max.
Angle de détection 30° à 150°
Température de service -40°C à 60°C
Hauteur de montage 12 m max. (montage contre le
plafond)
Délai de retenue 5 / 10 / 30 / +∞ min.
Délai de veille 5 / 10 / 30 / +∞ min.
Niveau d'éclairage en veille 30 %
aVerTisseMenT : Lisez et comprenez bien les renseignements fournis dans ce manuel avant de procéder à l'assemblage et à l'installation. Un manque à le faire pourrait mener
à un risque de choc électrique, d'incendie ou de blessures qui pourraient être graves, voire même mortelles.• Assurez-vous de couper le courant au circuit sur lequel vous travaillerez.
Enlevez le fusible ou coupez le disjoncteur.
aVis : Cet appareil est conforme à la Section 15 du règlement de la FCC. Le fonctionnement est subordonné de deux conditions: (1) cet appareil ne doit pas causer d'interférence nuisible,
(2) cet appareil doit accepter toute interférence reçue, notamment une interférence qui pourrait entraîner un fonctionnement indésirable. Ces limites servent à offrir une protection
raisonnable contre une interference nocive dans une installation résidentielle. Ce dispositif génère, utilise et peut irradier une énergie de fréquence radio; s'il n'est pas installé et utilisé
conformément aux directives, il peut causer une interférence nocive aux communications radio. Il n'est toutefois pas garanti qu'aucune interférence ne surviendra dans une installation
particulière. Si le dispositif cause une interférence nuisible à la réception radio ou télé, ce qui peut être établi en éteignant et rallumant le dispositif, on conseille à l'utilisateur de tenter
de remédier à la situation en utilisant une ou plusieurs de ces procédures : Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre le dispositif et le poste récepteur.
Brancher l'équipement dans une prise de courant sur un circuit autre que celui sur lequel le récepteur est branché. Demander conseil auprès du marchand ou d'un technicien en radio/
télé.
• Tout changement ou toute modification non expressément approuvée par la partie responsable de la conformité peut rendre nulle l'autorisation de l'utilisateur
d'utiliser l'équipement.
Les renseignements sur la garantie, le dépannage, l'entretien et le nettoyage se trouvent sur le site Web : www.ETiSSL.com.
Questions, difficultés, pièces manquantes? Téléphonez au service à la clientèle de ETiSSL 8 h - 17 h, HNC, du lundi au vendredi.
Séparez le boîtier du luminaire.
6b
Effectuez les connexions électriques :
7b
• Acheminez les fils du luminaire à travers la conduite,
conformément au code de l'électricité local.
• Fil noir au fil noir.
• Fil blanc au fil blanc.
• Fil de terre du luminaire à la prise de terre du couvercle de la boîte
du transfo et au fil de terre de la boîte électrique.
• Couvrez les connexions avec des serre-fils et un ruban isolant.
Tig
F
K
I
Poussez la tige (non incluse) à travers le support de
4c
montage et utiliser un écrou (non inclus) pour fixer le
support de montage à la tige.
nOTe : Utilisez une tige standard de 1/2 ou 3/4 po
pour l'installation.
Si vous utilisez une tige de 1/2 po, utilisez les vis
courtes pour fixer la tige 1/2 po / tige filetée 7 mm
au support de montage. Si vous utilisez une tige d'un
diamètre inférieur à 7 mm, fixez l'adaptateur de mini-
conduite au support de montage.
Vis
Réinsérez les fils dans le luminaire et réattachez le boîtier du luminaire.
7c
Rétablissez le courant au panneau électrique.
• Le luminaire s'allume à pleine intensité
(100 %) quand un mouvement est détecté.
• Le luminaire reste allumé à pleine
intensité (100 %) une fois que les objets
mobiles sortent de la zone de détection
pendant le délai de retenue.
• Après la dernière détection, le luminaire
réduit son intensité au niveau de veille (30
%) une fois le délai de retenue échu.
• Une fois le délai de veille échu, le
luminaire s'éteint.
1-855-eTI-SSLI (1 855-384-7754) www.eTiSSL.com
H ou I
Écrou
Acheminez les fils de la boîte électrique à travers la tige et
5c
dans le luminaire. Fixez le luminaire au support de montage an
alignant les fentes du luminaire avec le support de montage.
Inclinez le luminaire pour l'insérer dans le support de montage
puis poussez l'autre côté du luminaire dans le support de
montage. Utilisez 4 vis courtes pour fixer le luminaire au support
de montage.
Délai de
retenue
5min
10min
30min
+∞
5min
10min
30min
+∞
Délai de
veille
Vis
Insérez les fils dans la boîte du
8b
transformateur et remettez le couvercle du
transformateur. Rétablissez le courant au
panneau électrique.
I
nOTe : Si le délai de retenue
est réglé sur +∞, le détecteur de
mouvement est mis hors circuit.
Le luminaire ne réduira pas son
intensité. Si le délai de retenue est
réglé sur 5 / 10 / 30 min., le luminaire
réduit automatiquement son intensité
(30 %) au mode de veille après 10
secondes puis retourne à la pleine
intensité (100 %) si un mouvement
est détecté.
F
