4-173-534-11(1)
Battery Charger
Chargeur de Batterie
电池充电器
Operating Instructions
Mode d'emploi
BC-TRV
© 2010 Sony Corporation Printed in Japan

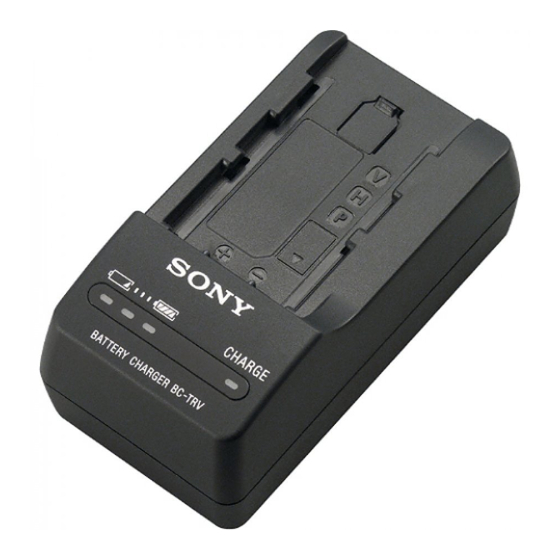

The BC-TRV battery charger can only be used to charge
"InfoLITHIUM" battery packs (V series, H series and P series).
"InfoLITHIUM" V series, H series and P series battery packs have the
,
, and
marks, respectively.
This unit cannot be used to charge a nickel cadmium type or nickel
metal hydride type battery pack.
"InfoLITHIUM" is a trademark of Sony Corporation.
Le chargeur de batterie BC-TRV ne peut être utilisé que pour charger
les batteries « InfoLITHIUM " (série V, série H et série P).
Les batteries « InfoLITHIUM " (série V, série H et série P) portent
respectivement les marques
,
et
Cet appareil ne peut pas être utilisé pour charger une batterie
rechargeable nickel-cadmium ou nickel-hydrure métallique.
« InfoLITHIUM " est une marque commerciale de Sony Corporation.
Battery 
mark
CHARGE lamp
Repère  de
Témoin CHARGE
la batterie
Charging status
Battery
indicator lamp
pack
Témoin d'état de
Batterie
charge
rechargeable
Charger  mark
Repère  du
Power plug
chargeur
Fiche
d'alimentation
English
Thank you for purchasing the Sony Battery charger.
Before operating this Battery charger, please read this manual thoroughly
and retain it for future reference.
Owner's Record
The model and serial numbers are located on the buttom. Record the
serial number in the space provided below. Refer to these numbers
whenever you call upon your Sony dealer regarding this product.
Model No. BC-TRV
Serial No.
WARNING
To reduce fire or shock hazard, do not expose the unit to rain or moisture.
Do not expose the batteries to excessive heat such as sunshine, fire or the
like.
NOTICE FOR THE CUSTOMERS IN THE U.S.A. AND CANADA
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS.
DANGER - TO REDUCE THE RISK
OF FIRE OR ELECTRIC SHOCK,
CAREFULLY FOLLOW THESE
INSTRUCTIONS.
For connection to a supply not in the U.S.A., use an attachment plug
adapter of the proper configuration for the power outlet, if needed.
This power unit is intended to be correctly orientated in a vertical or
floor mount position.
Battery to be recharged for this product is follows
Brand Name
Sony
Battery Type
NP-FH50
NP-FV30
NP-FV50
Rating
DC 6.8 V
DC 7.2 V
DC 6.8 V
(Typical
6.1 Wh
3.6 Wh
7.0 Wh
Capacity)
(900 mAh)
(500 mAh)
(1,030 mAh)
CAUTION
Connect this unit to an available wall outlet (wall socket). Even when
the CHARGE lamp of this unit is off, the power is not disconnected.
If any trouble occurs while this unit is in use, unplug it from the wall
outlet (wall socket) to disconnect the power.
Do not use this unit in a narrow space such as between a wall and
furniture.
NOTICE FOR THE CUSTOMERS IN THE U.S.A.
CAUTION
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
.
NOTE
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Notes on Use
This unit does not have dust-proof, splash-proof or water-proof

specifications.

Warranty for Recorded Content
Contents of the recording cannot be compensated if recording or
playback is not made due to a malfunction of the battery pack, battery
charger, etc.
Where not to place this unit
Do not place this unit in any of the following locations, whether it is in
use or in storage. Doing so may lead to a malfunction.
In direct sunlight such as on dashboards or near heating apparatus, as
this unit may become deformed or malfunction
Where there is excessive vibration
Where there is strong electromagnetism or radiant rays
Where there is excessive sand
In locations such as the seashore and other sandy areas or where dust
clouds occur, protect this unit from sand and dust. There is a risk of
malfunction.
Precautions on Use
Attach the battery pack firmly to this unit when charging the battery
pack.
The battery terminal may be damaged if the battery pack is not attached
correctly.
To protect the battery pack, remove it from this unit when charging is
completed.
Do not drop or apply mechanical shock to this unit.
Keep this unit away from TVs or AM receivers.
Noise from this unit may enter a TV or radio if placed nearby.
Unplug this unit from the wall outlet (wall socket) after use. Hold this
unit when you unplug it from the wall outlet (wall socket).
Be sure that nothing metallic comes into contact with the metal parts of
this unit. If it does, a short may occur and this unit may be damaged.
Do not connect this unit to a voltage adaptor (travel converter) for
overseas travel. This may result in overheating or another malfunction.
The battery pack and this unit can become warm during or
immediately after recharging.
Maintenance
If this unit gets dirty, wipe it using a soft dry cloth.
If this unit gets very dirty, wipe it using a cloth with a little neutral
solvent added, and then wipe it dry.
Do not use thinners, benzine, alcohol, etc., as they will damage the
surface of this unit.
When you use a chemical cleaning cloth, refer to its instruction
manual.
Using a volatile solvent such as an insecticide or keeping this unit
in contact with a rubber or vinyl product for a long time may cause
deterioration or damage to this unit.
To Charge the Battery Pack
The battery pack is charged by attaching it to this unit.
* The battery pack illustrated is V series.
1 Attach the battery pack.
Align the battery  mark in the direction of the charger  mark and
insert it in the direction of the arrow (See illustration ).
2 Pull the power plug up, and then connect it to a wall outlet
(wall socket).
Always connect the power plug with the prongs at the top (See
illustration ).
Do not connect the power plug with the prongs at the bottom (See
illustration ).
The CHARGE lamp (orange) lights up and charging begins.
When the CHARGE lamp goes out, normal charging is completed
(Normal charge).
For a full charge, which allows you to use the battery pack longer than
usual, leave the battery pack in place for approximately another one
hour (Full charge).
You can check the charging status in more detail with the charging
status indicator lamp.
Charging status
indicator lamp
Immediately after
attaching the battery
pack - 30 %
30 % - 60 %
60 % -
Normal charge
Normal charge -
Full charge
After full charge
To remove the battery pack
Remove the battery pack by sliding it in the opposite direction to when
you attached it.
Charging time
The following table shows the charging time for a battery pack that is
completely discharged.
"InfoLITHIUM" battery pack V series
Battery pack
NP-FV100
Full charging
680
time
Normal
charging
(620)
time
"InfoLITHIUM" battery pack H series
Battery pack
NP-FH100
Full charging
680
time
Normal
charging
(620)
NP-FV70
NP-FV100
time
DC 6.8 V
DC 6.8 V
14.0 Wh
26.5 Wh
"InfoLITHIUM" battery pack P series
(2,060 mAh)
(3,900 mAh)
Battery pack
NP-FP90
Full charging
525
time
Normal
charging
(465)
time
Approximate number of minutes to fully charge an empty battery pack
(Full charging time).
Numbers in parentheses indicate the time to charge normally (Normal
charging time).
For more about the battery life, see the instruction manual of your
video camera.
The charging time may differ depending on the condition of the battery
pack or the ambient temperature.
The times shown are for charging an empty battery pack which has
been run down with a video camera, using this unit at an ambient
temperature of 25 °C (77 °F).
Charging temperature
The temperature range for charging is 0 °C to 40 °C (32 °F to 104 °F).
For maximum battery efficiency, the recommended temperature
range when charging is 10 °C to 30 °C (50 °F to 86 °F).
To use the battery pack quickly
You can remove the battery pack from this unit and use it even if charging
is not completed. However, the charging time affects the time that the
battery pack can be used.
Notes
If the CHARGE lamp does not light up, check if the battery pack is
firmly attached to this unit.
When a fully charged battery pack is installed, the CHARGE lamp
lights up once and then goes out.
A battery pack that has not been used for a long time may take longer
than usual to charge.
Do not connect this unit to a voltage adaptor (travel converter)
for overseas travel. This may result in overheating or another
malfunction.

Troubleshooting

When the CHARGE lamp blinks, check through the following chart.
When charging a battery pack that has not been used for a long time, the
CHARGE lamp may blink in some rare cases.
If this happens, remove the battery pack from this unit and then attach
and charge it again.
The CHARGE lamp blinks in two ways.
Blinks slowly: Turns on and off repeatedly every 1.5 seconds
Blinks quickly: Turns on and off repeatedly every 0.15 seconds
The action to be taken depends on the way the CHARGE lamp blinks.
When the CHARGE lamp keeps blinking slowly
Charging is pausing. This unit is in the standby state.
If the room temperature is out of the appropriate temperature range,
charging stops automatically.
When the room temperature returns to the appropriate range, the
CHARGE lamp lights up and charging restarts.
We recommend charging the battery pack at 10 °C to 30 °C (50 °F to
86 °F).
When the CHARGE lamp keeps blinking quickly
Check through the following chart.
Remove the battery pack that is being charged and then rmly attach the same
battery pack again.
The CHARGE lamp blinks again:
Install another battery pack.
The CHARGE lamp blinks again:
e problem is with this unit.
Please contact your nearest Sony dealer in connection with the product that may
have a problem.
Specifications
Input rating
100 V - 240 V AC 50/60 Hz
7 - 12 VA 6 W
Output rating
Battery charge terminal:
8.4 V DC 400 mA
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Storage temperature
–20 °C to +60 °C (–4 °F to +140 °F)
Dimensions
Approx. 42 × 32 × 79 mm (w/h/d)
(1 11/16 × 1 5/16 × 3 1/8 inches)
Mass
Approx. 61 g (2.2 oz)
Included items
Battery Charger (BC-TRV) (1)
Set of printed documentation
Design and specifications are subject to change without notice.
Français
Merci pour l'achat de ce chargeur de batterie Sony.
, ... Off,
, ... Lit up
CHARGE lamp
Avant d'utiliser ce chargeur de batterie, veuillez lire attentivement ce
manuel et le conserver pour toute référence future.
Aide-mémoire
Les numéros de modèle et de série se situent sous l'appareil. Prendre en
note le numéro de série dans l' e space prévu ci-dessous. Se reporter à ces
numéros lors des communications avec le détaillant Sony au sujet de ce
produit.
Modèle no BC-TRV
AVERTISSEMENT
Afin de réduire les risques d'incendie ou de décharge électrique, n' e xposez
pas cet appareil à la pluie ou à l'humidité.
N' e xposez pas les piles à une chaleur excessive, notamment aux rayons
directs du soleil, à une flamme, etc.
AVIS À LA CLIENTÈLE AUX ÉTATS-UNIS ET AU CANADA
IMPORTANTES
INSTRUCTIONS DE
SECURITE
NP-FV70
NP-FV50
- CONSERVEZ CES INSTRUCTIONS
385
225
DANGER
(325)
(165)
AFIN DE REDUIRE LE RISQUE
D'INCENDIE OU DE DECHARGE
NP-FH70
NP-FH50
ELECTRIQUE, SUIVEZ EXACTEMENT
350
210
CES INSTRUCTIONS
Pour le brancher sur une source d'alimentation hors des États-Unis,
(290)
(150)
utilisez l'adaptateur de fiche approprié à la configuration de votre prise
électrique, si nécessaire.
Cet appareil peut être installé en position verticale ou horizontale.
NP-FP71
NP-FP50
Les batteries pouvant être rechargées pour ce produit sont les
suivantes
355
190
Marque
Type de
batterie
(295)
(130)
Valeur
nominale
(Capacité
typique)
ATTENTION
Raccordez cet appareil à une prise murale disponible. Même lorsque
le témoin CHARGE de cet appareil est éteint, l'alimentation n' e st pas
coupée. Si un problème devait se produire pendant l'utilisation de cet
appareil, débranchez celui-ci de la prise murale pour le mettre hors
tension.
N'utilisez pas cet appareil dans un espace confiné, comme entre un mur
et un meuble.
AVIS À LA CLIENTÈLE AUX ÉTATS-UNIS
AVERTISSEMENT
Par la présente, vous êtes avisé du fait que tout changement ou toute
modification ne faisant pas l' o bjet d'une autorisation expresse dans le
présent manuel pourrait annuler votre droit d'utiliser l'appareil.
Note
L'appareil a été testé et est conforme aux exigences d'un appareil
numérique de Classe B, conformément à la Partie 15 de la réglementation
de la FCC.
Ces critères sont conçus pour fournir une protection raisonnable contre
les interférences nuisibles dans un environnement résidentiel. L'appareil
génère, utilise et peut émettre des fréquences radio; s'il n' e st pas installé
et utilisé conformément aux instructions, il pourrait provoquer des
interférences nuisibles aux communications radio. Cependant, il n' e st
pas possible de garantir que des interférences ne seront pas provoquées
dans certaines conditions particulières. Si l'appareil devait provoquer des
interférences nuisibles à la réception radio ou à la télévision, ce qui peut
être démontré en allumant et éteignant l'appareil, il est recommandé à
l'utilisateur d' e ssayer de corriger cette situation par l'une ou l'autre des
mesures suivantes :
Réorienter ou déplacer l'antenne réceptrice.
Augmenter la distance entre l'appareil et le récepteur.
Brancher l'appareil dans une prise ou sur un circuit différent de celui
sur lequel le récepteur est branché.
Consulter le détaillant ou un technicien expérimenté en radio/
téléviseurs.
Remarques concernant l'emploi
Cet appareil n'est pas étanche à la poussière, aux éclaboussures
d'eau ou à l'eau.
Garantie concernant les enregistrements
L'utilisateur ne pourra pas être dédommagé pour une absence
d' e nregistrement ou de lecture due à une défectuosité de la batterie, du
chargeur de batterie, ou autre.
Où ne pas poser l'appareil
Ne posez pas cet appareil aux endroits suivants, ni pour la charge ni pour
l' e ntreposage. Ceci peut entraîner une panne.
À la lumière directe du soleil, comme sur le tableau de bord d'une
voiture ou à proximité d'un appareil de chauffage, car l'appareil peut se
déformer ou tomber en panne.
À un endroit exposé à des vibrations excessives
À un endroit exposé à un électromagnétisme ou à des radiations
À un endroit où il y a beaucoup de sable
Au bord de la mer ou sur des sols sableux, où aux endroits où des
The CHARGE lamp lights up and
nuages de poussière sont fréquents, protégez l'appareil du sable ou de la
does not blink again:
poussière. L'appareil risquerait sinon de tomber en panne.
If the CHARGE lamp goes out
because the charging time has
Précautions d'emploi
passed, there is no problem.
Insérez bien la batterie rechargeable dans cet appareil avant de la
charger.
The CHARGE lamp lights up and
La borne de la batterie peut être endommagée si la batterie n' e st pas
does not blink again:
insérée correctement.
If the CHARGE lamp goes out
Pour protéger la batterie rechargeable, retirez-la de cet appareil lorsque
because the charging time has
la charge est terminée.
passed, the problem is with the
Ne laissez pas tomber ou n'appliquez pas de choc mécanique à cet
battery pack rst installed.
appareil.
Gardez cet appareil à l' é cart des téléviseurs ou récepteurs AM.
Placé près d'un téléviseur ou d'un poste de radio, cet appareil peut
causer du bruit.
Débranchez cet appareil de la prise murale après utilisation. Saisissez
cet appareil lorsque vous le débranchez de la prise murale.
Veillez à ne pas mettre d' o bjets métalliques au contact des pièces
métalliques de cet appareil. Ceci pourrait causer un court-circuit et
endommager l'appareil.
Ne branchez pas cet appareil sur un adaptateur de tension
(convertisseur de voyage) lorsque vous voyagez à l' é tranger. Ceci
pourrait causer une surchauffe ou une autre défaillance.
La batterie rechargeable et cet appareil peuvent devenir chauds pendant
ou immédiatement après la charge.
Entretien
Lorsque cet appareil est sale, essuyez-le avec un chiffon sec et doux.
Lorsque cet appareil est très sale, essuyez-le avec un chiffon et un peu
de solvant neutre puis séchez-le.
N'utilisez pas de diluants, benzine, alcool, etc. car ils endommageraient
la surface de cet appareil.
Si vous utilisez un tissu de nettoyage chimique, consultez son mode
d' e mploi.
L' e mploi d'un solvant volatil, comme un insecticide, ou la mise en
contact direct de cet appareil avec un produit en caoutchouc ou en
plastique pendant une longue période peut détériorer ou endommager
cet appareil.
No de série
Sony
NP-FH50
NP-FV30
NP-FV50
NP-FV70
NP-FV100
CC 6,8 V
CC 7,2 V
CC 6,8 V
CC 6,8 V
CC 6,8 V
6,1 Wh
3,6 Wh
7,0 Wh
14,0 Wh
26,5 Wh
(900 mAh)
(500 mAh)
(1 030 mAh)
(2 060 mAh)
(3 900 mAh)
(Suite à la page arrière)

Advertisement

Table of Contents

   Also See for Sony BC-TRV

   Related Manuals for Sony BC-TRV

   Summary of Contents for Sony BC-TRV

  • Page 1: Troubleshooting

    The CHARGE lamp blinks again: Install another battery pack. The CHARGE lamp blinks again: e problem is with this unit. Please contact your nearest Sony dealer in connection with the product that may have a problem. Specifications Input rating Output rating Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
  • Page 2 Le problème vient de cet appareil. Pour charger la batterie rechargeable Veuillez contacter le revendeur Sony le plus proche du produit présentant La batterie rechargeable se charge lorsqu’ e lle est insérée dans cet appareil. éventuellement un problème. * La batterie illustrée est une batterie de série V.

Comments to this Manuals

Symbols: 0
Latest comments:
