Summary of Contents for Power Fist 3410878

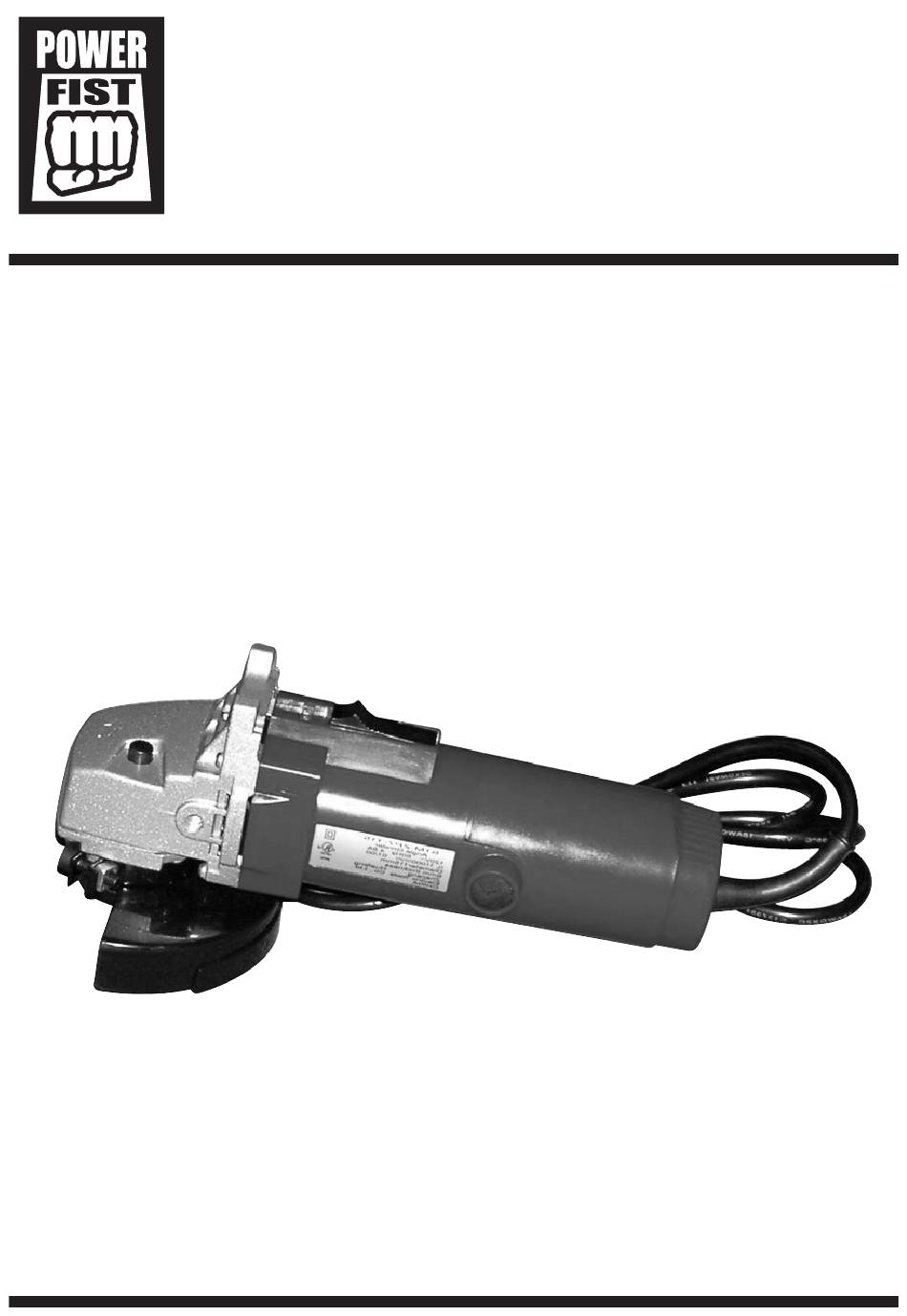

- Page 1 3410878 4-1/2" Angle Grinder Assembly and Operating Instructions...
-
Page 2: General Safety Rules
General Safety Rules Warning! Read and understand all instructions. Failure to follow all instructions listed below, may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS. Work Area Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents. - Page 3 if your body is grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. Do not abuse the cord. Never use the cord to carry the tools or pull the plug from an outlet.
- Page 4 Tool Use and Care Use clamps or other practical ways to secure and support the workpiece to a stable platform. Holding the work by hand or against your body is unstable and may lead to loss of control. Do not force tool. Use the correct tool for your application. The correct tool will do the job better and safer at the rate for which it is designed.
-
Page 5: Specific Safety Rules
Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator. Technical Specifications Type: 3410878 Rated Voltage: 120VAC, 60 Hz Rated Current: 5A No load speed: 11,000 RPM Wheel: 4-1/2"... -
Page 6: Functional Description
Functional Description This angle grinder has been designed for grinding and cutting applications. Please refer to figure 1 to familiarize yourself with the major components of this tool before use. Figure 1 1. On/off switch 5. Grinding disc 2. Wheel guard 6. - Page 7 Assembly To install grinding wheel: 1. Depress and hold down spindle lock 2. Remove outer flange with spanner (figure 2) 3.If necessary, remove and re-insert inner flange to accommodate wheel arbor, as one side of inner flange is 5/8" and the other is 7/8".
-
Page 8: Operation
Operation This grinder is designed for the following uses: Removal of casting fin and finishing on various types of steel, bronze and aluminum materials and castings. Beveling and finishing weld seams. Grinding of welded sections cut by welding. Grinding of synthetic resins, brick marble, etc. -
Page 9: Maintenance
Maintenance • Warning: Do not allow brake fluids, gasoline, petroleum based products or penetrating oils to come in contact with plastic parts. They contain chemicals that can damage, weaken or destroy the housing, thus compromising the integrity of the double insulation. •... - Page 10 Item No. Part Name Item No. Part Name Stop plate Spindle Spring Washer Screw Check Ring Protecting cover Flange Spring Washer Wheel Pinion Gear Flange nut Bearing Screw Check ring Stator Fan guide On/off switch knob Rotor Spring Armature Switch draw bar Bearing Cabinet Rubber Bearing Sleeve...
- Page 12 3410878 Meuleuse à disque de 4-1/2 po Assemblage et notice d’utilisation...
-
Page 13: Consignes De Sécurité Générale
Consignes de sécurité générale MISE EN GARDE ! Lisez et assimilez toutes les instructions. L’omission de suivre les instructions ci-dessous pourrait provoquer un choc électrique, un feu ou de sérieuses blessures corporelles. CONSERVEZ CES INSTRUCTIONS. Zone de travail Gardez la zone de travail propre et bien éclairée. Les bancs en désordre et les aires sombres augmentent le risque d’accident. - Page 14 Les outils à double isolement sont munis d’une fiche polarisée (une broche est plus large que l’autre). Cette fiche se branche sur une prise de courant polarisée dans un sens seulement. S’il est impossible de brancher complètement la fiche sur la prise, inversez la fiche.
- Page 15 Portez des vêtements appropriés. Ne portez pas de vêtements lâches ou de bijoux. Il est également fortement conseillé de couvrir les cheveux longs. Gardez vos cheveux, vos vêtements et vos gants loin des pièces mobiles : ils peuvent y être coincés. Évitez la mise en marche accidentelle de l’outil.
-
Page 16: Consignes De Sécurité Particulières
Débranchez la fiche de la source d’alimentation avant de procéder au réglage et à l’entreposage de l’outil ou au remplacement de tout accessoire. L’application de telles mesures de sécurité réduit le risque de mise en marche accidentelle. Tout outil au repos doit être rangé dans un endroit hors de la portée des enfants et d’autres personnes non qualifiées. -
Page 17: Caractéristiques Techniques
électrique aux pièces métalliques de l’outil; il en résultera un choc électrique aux dépens de l’utilisateur. Caractéristiques techniques Type : 3410878 Tension nominale : courant alternatif de 120 volts, 60 hertz Intensité nominale : 5 ampères... - Page 18 1. Interrupteur 5. Disque de meulage 2. Protège-meule 6. Bride extérieure (dissimulée en dessous du disque de 3. Blocage de l'arbre meulage) (Voyez la Figure 3) 4. Poignée latérale Figure 1 Figure 2 Figure 3 Clé à ergots Bride extérieure Figure 4 Bride intérieure...
- Page 19 Assemblage Pour poser la meule : 1. Enfoncez et retenez le dispositif de blocage de l'arbre. 2. Enlevez la bride extérieure avec une clé à ergots (Figure 2). 3. Au besoin, enlevez et reposez la bride intérieure pour accommoder l'axe de la meule, car un côté de la bride intérieure mesure 5/8 po tandis que l'autre mesure 7/8 po.
-
Page 20: Entretien
Avertissement ! Si, en service normal, un des événements énumérés ci-dessous se produit, vous devez arrêter immédiatement l'outil puis le faire examiner et, si nécessaire, réparer par une personne compétente. • Les pièces tournantes sont coincées ou la rotation du disque ralentit d'une façon anormale. - Page 21 Article Article N° Nom de la pièce N° Nom de la pièce Plaque d'arrêt Arbre Rondelle à ressort Bague de retenue Couvercle protecteur Écrou Bride Rondelle à ressort Meule Pignon d'engrenage Écrou de bride Roulement Bague de retenue Stator Guide-ventilateur Bouton de l'interrupteur Rotor Ressort...
