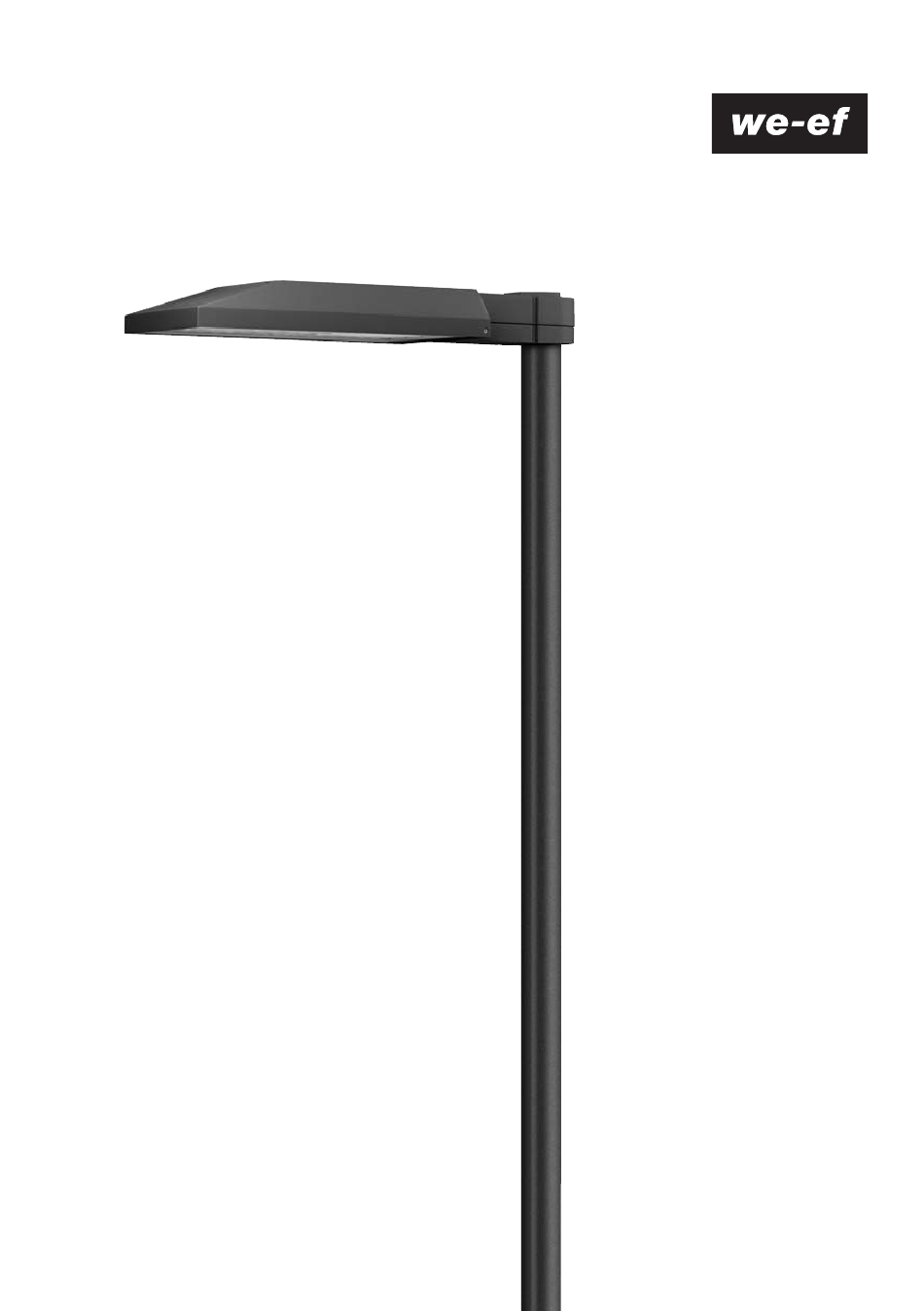

- Page 1 WE-EF LEUCHTEN Instructions de montage et d’entretien du luminaire sur mât PFL540 LED Installation and Maintenance Instructions for Post Mounted Luminaire PFL540 LED...
- Page 2 Luminaire sur mât Post Mounted Luminaire Lampes / Lamps 24 LED 55W / 36 LED 82W / 48 LED 109W (700 mA) 24 LED 72W / 36 LED 108W / 48 LED 144W (1000 mA) 3000K / 4000K / 5000K ø...
- Page 3 - Classe de protection I: pour réaliser une connexion - Class I: For a lagging PE connection, loop the PE PE, enrouler le conducteur PE autour du conducteur conductor around the live conductors (fig. 2). sous tension (fig. 2). If a violent force is exerted on the conductor the Une pression violente exercée sur le conducteur fera PE conductor will be the last cable pulled out of the ressortir le conducteur PE en dernier de la borne.
-
Page 4: Maintenance
3) Desserrer les vis B et retirer le couvercle C. Tirer le câble 3) Loosen screws D and take off cover C. Pull connecting de raccordement à travers le mât. Placer le luminaire cable through the pole. Place luminaire onto the pole sur le mât ou au sommet du mât et serrer les vis de resp. - Page 5 nformations relatives au produit / protection contre les surtensions Product Information / Surge Protection Ce luminaire peut (lors de la commande) être équipé d’une protection contre As an option, this luminaire can also be fitted with a surge protector of les surtensions de type 2-3.
- Page 6 fig. 4 fig. 5 fig. 6 fig. 7...
- Page 7 PFL540 LED_010917 / 006-1260 If any luminaire and/or accessory is subsequently modified, the Sous réserve de modifications techniques. persons responsible for the modification shall be considered as Technical specifications are subject to change. manufacturer. © WE-EF 2017...
