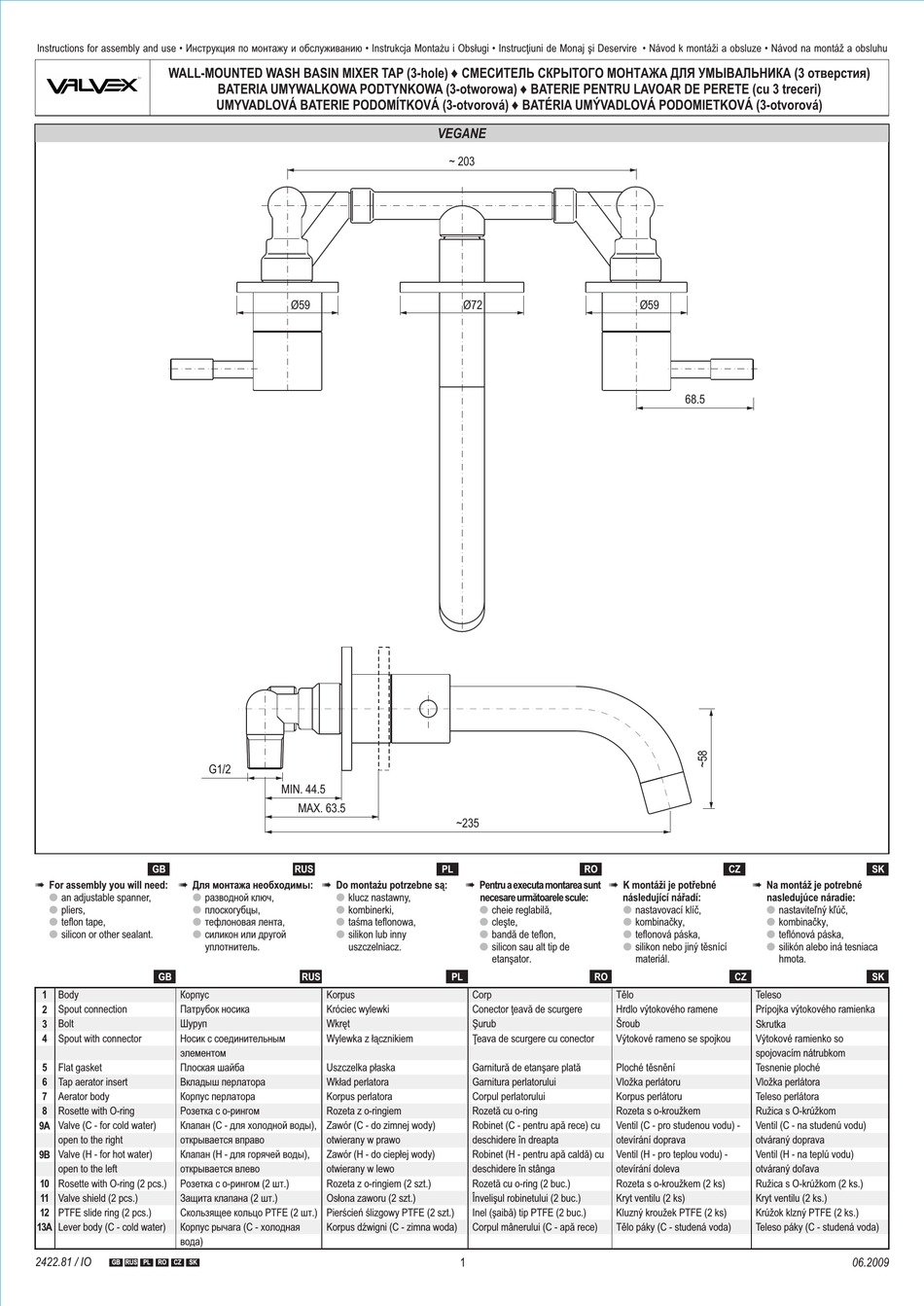

VALVEX VEGANE 2422810 Instructions For Assembly And Use

Instructions for assembly and use • Инcтрукция по монтажу и обслуживанию • Instrukcja Montażu i Obsługi • Instrucţiuni de Monaj şi Deservire • Návod k montáži a obsluze • Návod na montáž a obsluhu
WALL-MOUNTED WASH BASIN MIXER TAP (3-hole) ♦ СМЕСИТЕЛЬ СКРЫТОГО МОНТАЖА ДЛЯ УМЫВАЛЬНИКА (3 отверстия)
G1/2
GB
For assembly you will need: # Для монтажа необходимы: #
#
Ž Ž
an adjustable spanner, разводной ключ,
Ž Ž
pliers, плоскогубцы,
Ž Ž
teflon tape, тефлоновая лента,
Ž silicon or other sealant. Ž силикон или другой
уплотнитель.
GB
1
Body Корпус
2
Spout connection Патрубок носика
3
Bolt Шуруп
4
Spout with connector Носик с соединительным
элементом
5
Flat gasket Плоская шайба
6
Tap aerator insert Вкладыш перлатора
7
Aerator body Корпус перлатора
8
Rosette with O-ring Розетка с о-рингом
9A
Valve (C - for cold water) Клапан (С - для холодной воды),
open to the right открывается вправо
9B
Valve (H - for hot water) Клапан (Н - для горячей воды),
open to the left открывается влево
10
Rosette with O-ring (2 pcs.) Розетка с о-рингом (2 шт.)
11
Valve shield (2 pcs.) Защита клапана (2 шт.)
12
PTFE slide ring (2 pcs.) Скользящее кольцо PTFE (2 шт.)
13A
Lever body (C - cold water) Корпус рычага (С - холодная
вода)
2422.81 / IO
GB RUS PL RO CZ SK
BATERIA UMYWALKOWA PODTYNKOWA (3-otworowa) ♦ BATERIE PENTRU LAVOAR DE PERETE (cu 3 treceri)
UMYVADLOVÁ BATERIE PODOMÍTKOVÁ (3-otvorová) ♦ BATÉRIA UMÝVADLOVÁ PODOMIETKOVÁ (3-otvorová)
Ø59
MIN. 44.5
MAX. 63.5
RUS
Do montażu potrzebne są:
Ž
klucz nastawny,
Ž
kombinerki,
Ž
taśma teflonowa,
Ž silikon lub inny
uszczelniacz.
RUS
Korpus
Króciec wylewki
Wkręt
Wylewka z łącznikiem
Uszczelka płaska
Wkład perlatora
Korpus perlatora
Rozeta z o-ringiem
Zawór (C - do zimnej wody)
otwierany w prawo
Zawór (H - do ciepłej wody)
otwierany w lewo
Rozeta z o-ringiem (2 szt.)
Osłona zaworu (2 szt.)
Pierścień ślizgowy PTFE (2 szt.)
Korpus dźwigni (C - zimna woda)
VEGANE
~ 203
Ø72
~235
PL RO
Pentru a executa montarea sunt #
#
necesare următoarele scule:
Ž
cheie reglabilă,
Ž
cleşte,
Ž
bandă de teflon,
Ž
silicon sau alt tip de
etanşator.
PL RO
Corp
Conector ţeavă de scurgere
Şurub
Ţeava de scurgere cu conector
Garnitură de etanşare plată
Garnitura perlatorului
Corpul perlatorului
Rozetă cu o-ring
Robinet (C - pentru apă rece) cu
deschidere în dreapta
Robinet (H - pentru apă caldă) cu
deschidere în stânga
Rozetă cu o-ring (2 buc.)
Învelişul robinetului (2 buc.)
Inel (şaibă) tip PTFE (2 buc.)
Corpul mânerului (C - apă rece)
1
Ø59
68.5
CZ
K montáži je potřebné Na montáž je potrebné
#
následující nářadí: nasledujúce náradie:
Ž Ž
nastavovací klíč, nastaviteľný kľúč,
Ž Ž
kombinačky, kombinačky,
Ž Ž
teflonová páska, teflónová páska,
Ž Ž
silikon nebo jiný těsnící silikón alebo iná tesniaca
materiál. hmota.
CZ
Tělo Teleso
Hrdlo výtokového ramene Prípojka výtokového ramienka
Šroub Skrutka
Výtokové rameno se spojkou Výtokové ramienko so
spojovacím nátrubkom
Ploché těsnění Tesnenie ploché
Vložka perlátoru Vložka perlátora
Korpus perlátoru Teleso perlátora
Rozeta s o-kroužkem Ružica s O-krúžkom
Ventil (C - pro studenou vodu) - Ventil (C - na studenú vodu)
otevírání doprava otváraný doprava
Ventil (H - pro teplou vodu) - Ventil (H - na teplú vodu)
otevírání doleva otváraný doľava
Rozeta s o-kroužkem (2 ks) Ružica s O-krúžkom (2 ks.)
Kryt ventilu (2 ks) Kryt ventilu (2 ks.)
Kluzný kroužek PTFE (2 ks) Krúžok klzný PTFE (2 ks.)
Tělo páky (C - studená voda) Teleso páky (C - studená voda)
SK
SK
06.2009
