Summary of Contents for Hess LED KIT VS.16

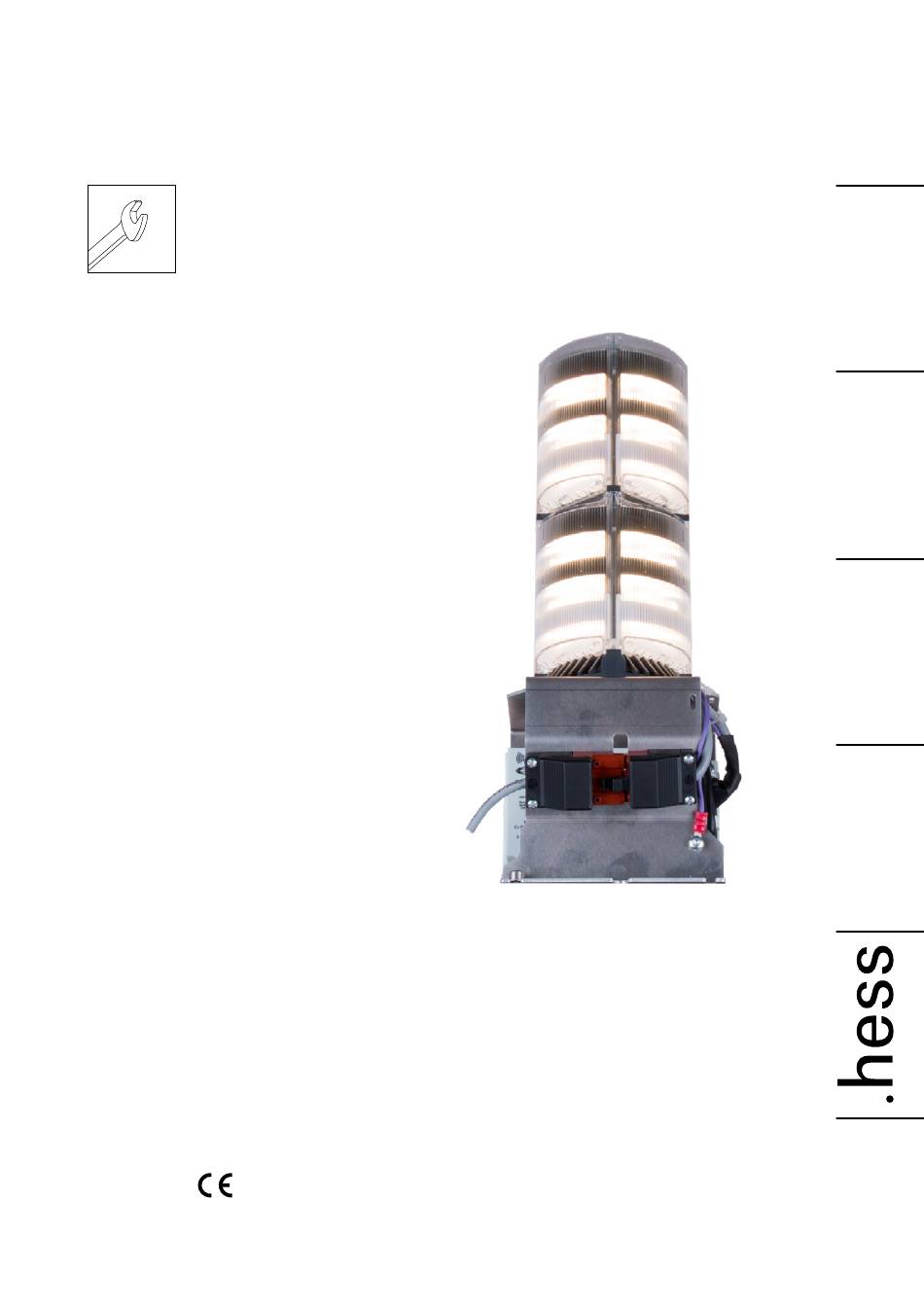

- Page 1 Gebrauchsanleitung L E D K I T V S . 1 6 LED-Einbaulichtkopf zum Upgrade von mit HS_ / HM_ / HI_ bestückten Leuchten auf LED - Technologie. Passend für VENTUNO 2019/01/A...
-
Page 2: Technische Daten
Technische Daten Einstellung AutomaticDimControl (ADC) Gerätestecker elekt. Anschluss WIELAND ST17 3-polig Projektbezogen wird das LEDKIT mit einem LED- Betriebgerät OSRAM Optotronic4DIM oder Philips Abmessungen Ø 155/H272mm; XITANIUM ausgestattet. Die Dimmfunktionalität sowie Gewicht 1.100g das Dimmprofil werden nach Kundenwunsch werkseitig durch Softwareprogrammierung parametriert. Für die Schutzart IP20 Parameteriung der ASTRODIM Funktion (automatische... - Page 3 Umbau • Leuchte vom Netz trennen, Abdeckung (A) demontieren. • Für eine ungehinderte Lichtaustrahlung des LED KITs Lampenblende (B) demontieren. • Geräteträgerblende (GTB) durch Lösen der Fixierschraube entfernen. Die Fixierschraube für spätere Wiederverwendung aufbewahren. • Geräteträgereinheit (GT) durch Lösen der beiden Schrauben M4 (S) demontieren und dabei vorhandenen Gerätestecker abstecken.
-
Page 4: Allgemeine Sicherheitshinweise
Gewalt belegt. In diesem Falle darf die Buchse der Zuleitung Urheberrecht ohne Weiteres angesteckt werden. Hess behält das volle Urheberrecht an der gesamten Allgemeine Sicherheitshinweise Dokumentation. Ohne ausdrückliche schriftliche • Montage / Wartung und Arbeiten an der elektri- Erlaubnis von Hess darf kein Teil dieser Unterlagen schen Versorgung dürfen nur von einer autorisierten... - Page 5 Instruction manual L E D K I T V S . 1 6 LED recessed luminaire head for upgrading from luminaires fitted with HS_ / HM_ / HI_ to LED technology. Suitable for VENTUNO 2019/01/A...
-
Page 6: Technical Data
Technical data AutomaticDimControl (ADC) setting Device plug Elect. connection WIELAND ST17 3-pole The LED KIT is equipped with an OSRAM Optotronic4DIM Dimensions Ø 155/H272mm; or Philips XITANIUM LED operating device to suit your project. Parameters for the dimming functionality and Weight 1,100g dimming profile are set in the factory by means of... - Page 7 Conversion • Disconnect luminaire from mains, disassemble cover (A). • For an unhindered light emission of the LED KITs disassemble lamp cover (B). • Remove device carrier cover (GTB) by loosening the fixing screw. Keep the fixing screw for later use. •...
-
Page 8: General Safety Notices
The “General terms and conditions of sale and delive- LED KIT and in the “PROFESSIONAL” / “PROFESSIONAL ry” of Hess apply. There are no grounds for warranty HP” version, this is assigned with (L I PSt I N). With many and liability claims if these can be traced back to one...
