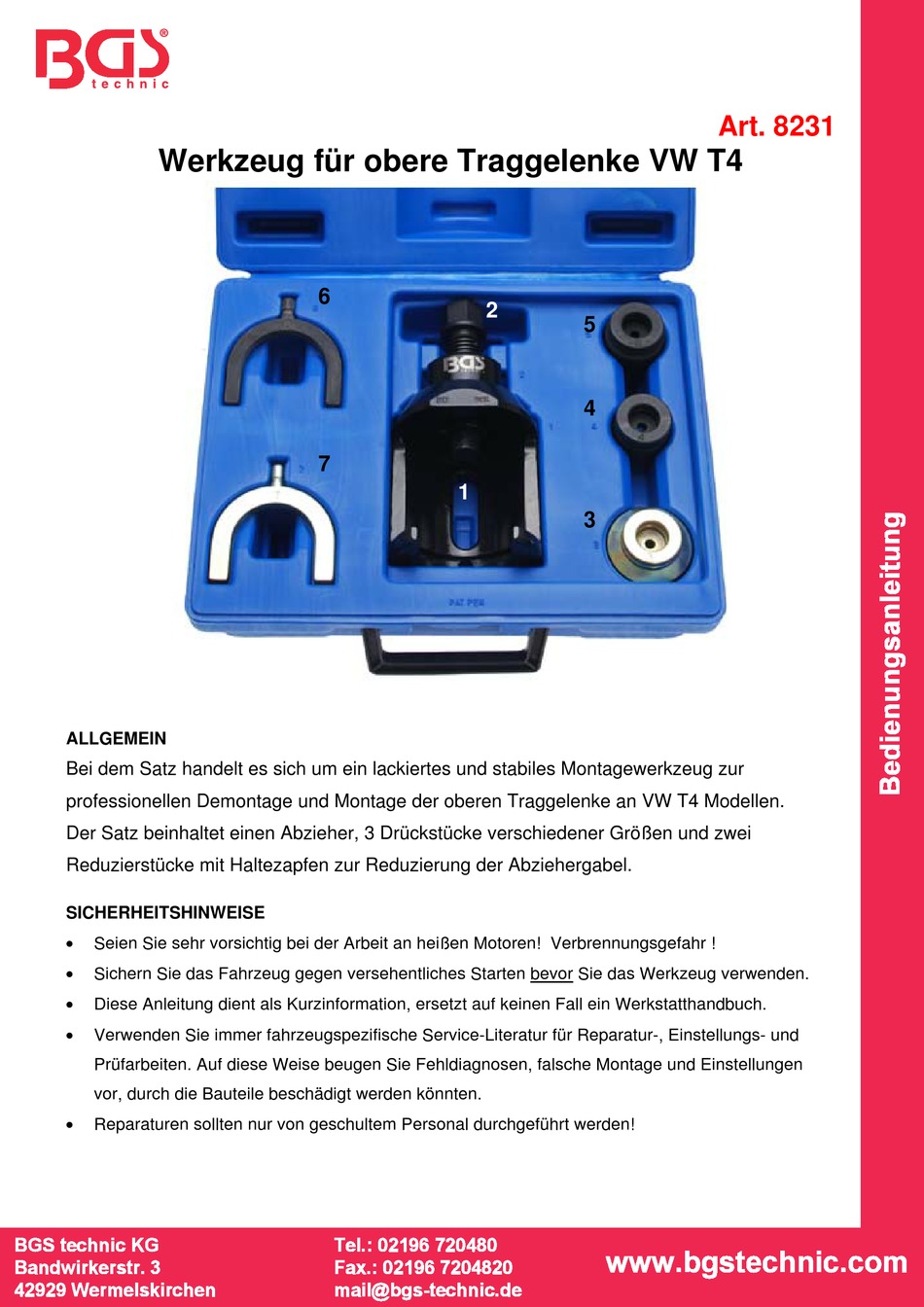

Werkzeug für obere Traggelenke VW T4
ALLGEMEIN

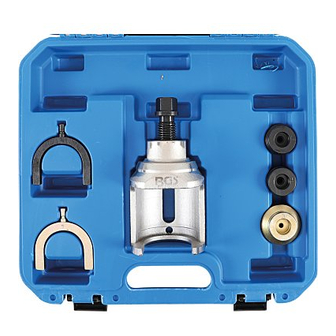

Bei dem Satz handelt es sich um ein lackiertes und stabiles Montagewerkzeug zur
professionellen Demontage und Montage der oberen Traggelenke an VW T4 Modellen.
Der Satz beinhaltet einen Abzieher, 3 Drückstücke verschiedener Größen und zwei
Reduzierstücke mit Haltezapfen zur Reduzierung der Abziehergabel.
SICHERHEITSHINWEISE
Seien Sie sehr vorsichtig bei der Arbeit an heißen Motoren! Verbrennungsgefahr !
Sichern Sie das Fahrzeug gegen versehentliches Starten bevor Sie das Werkzeug verwenden.
Diese Anleitung dient als Kurzinformation, ersetzt auf keinen Fall ein Werkstatthandbuch.
Verwenden Sie immer fahrzeugspezifische Service-Literatur für Reparatur-, Einstellungs- und
Prüfarbeiten. Auf diese Weise beugen Sie Fehldiagnosen, falsche Montage und Einstellungen
vor, durch die Bauteile beschädigt werden könnten.
Reparaturen sollten nur von geschultem Personal durchgeführt werden!
