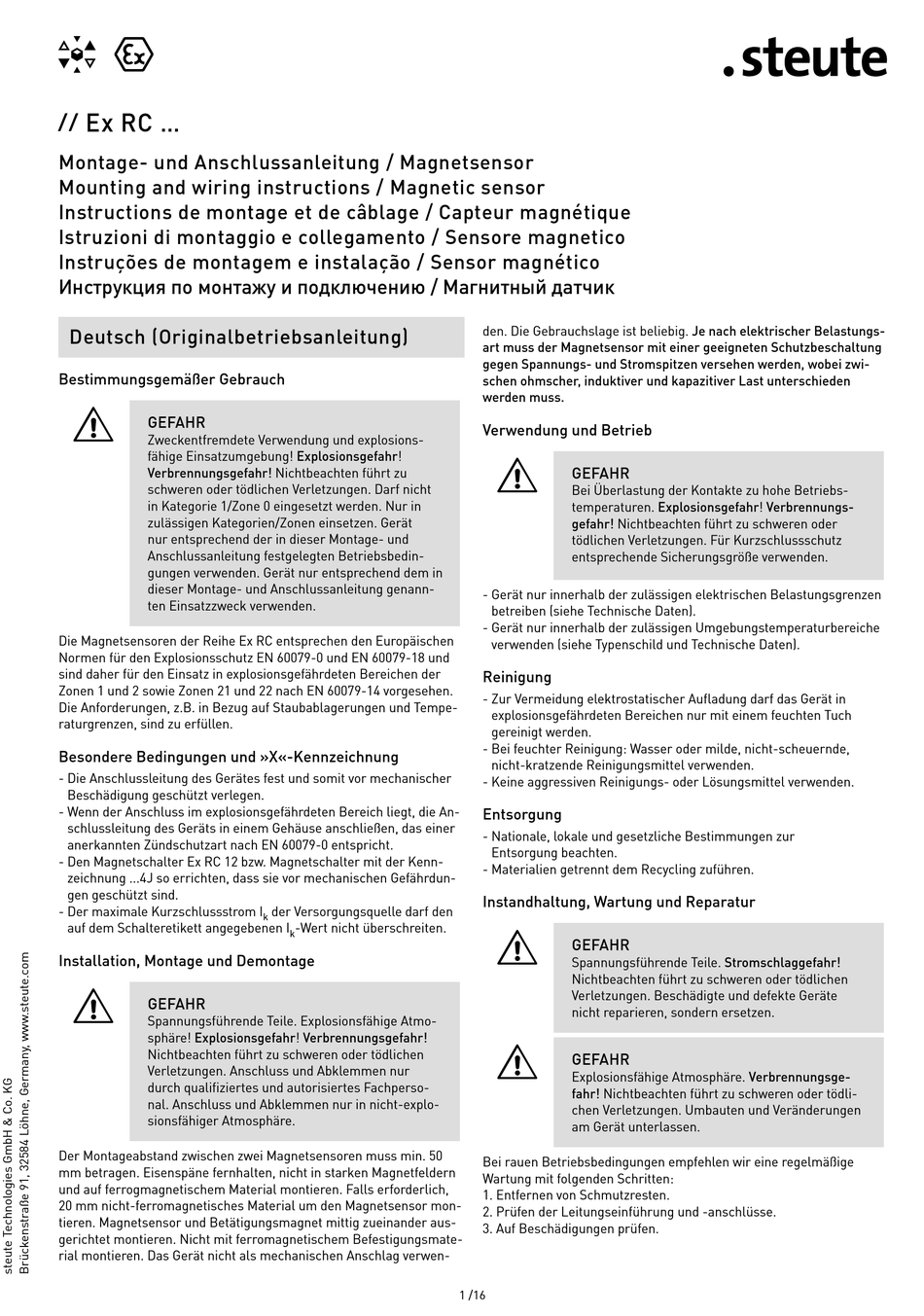

steute Ex RC Mounting And Wiring Instructions

Ex RC ...
//
Montage- und Anschlussanleitung / Magnetsensor
Mounting and wiring instructions / Magnetic sensor
Instructions de montage et de câblage / Capteur magnétique
Istruzioni di montaggio e collegamento / Sensore magnetico
Instruções de montagem e instalação / Sensor magnético
Инструкция по монтажу и подключению / Магнитный датчик
Deutsch (Originalbetriebsanleitung)
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr!
Verbrennungsgefahr! Nichtbeachten führt zu
schweren oder tödlichen Verletzungen. Darf nicht
in Kategorie 1/Zone 0 eingesetzt werden. Nur in
zulässigen Kategorien/Zonen einsetzen. Gerät
nur entsprechend der in dieser Montage- und
Anschlussanleitung festgelegten Betriebsbedin-
gungen verwenden. Gerät nur entsprechend dem in
dieser Montage- und Anschlussanleitung genann-
ten Einsatzzweck verwenden.
Die Magnetsensoren der Reihe Ex RC entsprechen den Europäischen
Normen für den Explosionsschutz EN 60079-0 und EN 60079-18 und
sind daher für den Einsatz in explosionsgefährdeten Bereichen der
Zonen 1 und 2 sowie Zonen 21 und 22 nach EN 60079-14 vorgesehen.
Die Anforderungen, z.B. in Bezug auf Staubablagerungen und Tempe-
raturgrenzen, sind zu erfüllen.
Besondere Bedingungen und »X«-Kennzeichnung
- Die Anschlussleitung des Gerätes fest und somit vor mechanischer
Beschädigung geschützt verlegen.
- Wenn der Anschluss im explosionsgefährdeten Bereich liegt, die An-
schlussleitung des Geräts in einem Gehäuse anschließen, das einer
anerkannten Zündschutzart nach EN 60079-0 entspricht.
- Den Magnetschalter Ex RC 12 bzw. Magnetschalter mit der Kenn-
zeichnung ...4J so errichten, dass sie vor mechanischen Gefährdun-
gen geschützt sind.
- Der maximale Kurzschlussstrom I
auf dem Schalteretikett angegebenen I
Installation, Montage und Demontage
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre! Explosionsgefahr! Verbrennungsgefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Anschluss und Abklemmen nur
durch qualifiziertes und autorisiertes Fachperso-
nal. Anschluss und Abklemmen nur in nicht-explo-
sionsfähiger Atmosphäre.
Der Montageabstand zwischen zwei Magnetsensoren muss min. 50
mm betragen. Eisenspäne fernhalten, nicht in starken Magnetfeldern
und auf ferrogmagnetischem Material montieren. Falls erforderlich,
20 mm nicht-ferromagnetisches Material um den Magnetsensor mon-
tieren. Magnetsensor und Betätigungsmagnet mittig zueinander aus-
gerichtet montieren. Nicht mit ferromagnetischem Befestigungsmate-
rial montieren. Das Gerät nicht als mechanischen Anschlag verwen-
der Versorgungsquelle darf den
k
-Wert nicht überschreiten.
k
den. Die Gebrauchslage ist beliebig. Je nach elektrischer Belastungs-
art muss der Magnetsensor mit einer geeigneten Schutzbeschaltung
gegen Spannungs- und Stromspitzen versehen werden, wobei zwi-
schen ohmscher, induktiver und kapazitiver Last unterschieden
werden muss.
Verwendung und Betrieb
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Nichtbeachten führt zu schweren oder
tödlichen Verletzungen. Für Kurzschlussschutz
entsprechende Sicherungsgröße verwenden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
Instandhaltung, Wartung und Reparatur
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Nichtbeachten führt zu schweren oder tödlichen
Verletzungen. Beschädigte und defekte Geräte
nicht reparieren, sondern ersetzen.
=
GEFAHR
Explosionsfähige Atmosphäre. Verbrennungsge-
fahr! Nichtbeachten führt zu schweren oder tödli-
chen Verletzungen. Umbauten und Veränderungen
am Gerät unterlassen.
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
2. Prüfen der Leitungseinführung und -anschlüsse.
3. Auf Beschädigungen prüfen.
