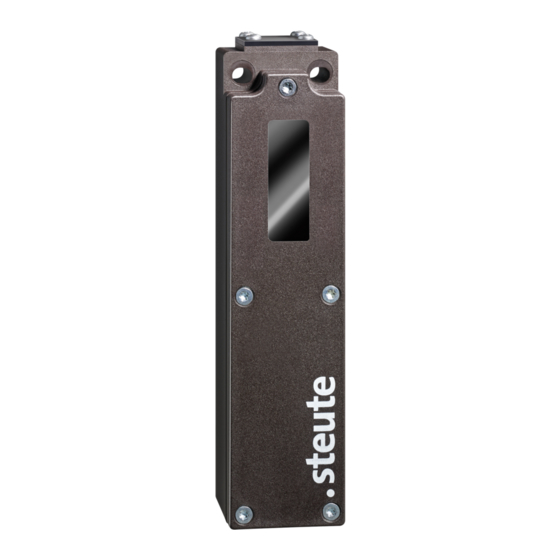

RF 96 SDS SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funk-Lasersensor
Mounting and wiring instructions / Wireless laser sensor
Instructions de montage et de câblage / Capteur laser sans fil
Istruzione per il montaggio e per il collegamento / Sensore laser wireless
Instruções de montagem e instalação / Sensor laser sem fio
Инструкция по монтажу и подключению / Лазерный радио-датчик
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Das Gerät besteht im Wesentlichen aus zwei Teilen: der Energiever-
sorgung mit der Lithium-Batterie und dem Funkteil mit integriertem
Interface für die Sensorik. Die Energieversorgung erfolgt mit einer
nicht wiederaufladbaren 3,6-V-Lithium-Thionylchlorid-Batterie. Bei
Überschreiten des Schwellwertes wird eine Sendung des Funkteils
ausgelöst. Bei jeder Sendung wird auch der Spannungszustand der
Batterie übertragen. Der Empfänger muss das sWave®-Protokoll der
steute-Module unterstützen.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät gemäß der in
der Montage- und Anschlussanleitung des Empfängers beschriebenen
Inbetriebnahme einlernen. Die Reichweite hängt stark von den örtli-
chen Gegebenheiten ab. So kann das Funksignal stark von leitfähigen
Materialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie
z.B. Aluminiumkaschierung auf Dämmmaterialien.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse beeinflusst.
Der Grad der Dämpfung hängt vom Material des Hindernisses ab. Die
folgenden Tabellen dienen als Anhaltspunkt.
Einsatzort Entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
im Innenbereich (SW868/915/917)
im Innenbereich (SW922)
Feldstärkemessgerät für Reichweitentest:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
SW917/SW922
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal unterdrückt wird.
Sicherheit
Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Wartung und Reinigung
.steute empfiehlt eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen: Gehäuse nur von außen reinigen.
Gerät gemäß IP-Schutzart reinigen. Zur Reinigung ein weiches
Tuch und Wasser oder milde Haushaltsreiniger verwenden.
Nicht mit Druckluft reinigen.
2. Beschädigte Teile austauschen.
3. Funktion testen.
Technische Information
Die Bestimmung der Entfernung erfolgt über die Laufzeitmessung
eines Lichtimpulses. Die Zeit, die der Lichtimpuls bis zu einem Objekt
und wieder zurück benötigt wird benutzt, um mit Hilfe der Lichtge-
schwindigkeit die Entfernung zu berechnen. Durch dieses Messprinzip
ist der Schaltpunkt nur noch in geringem Maße von der Farbe und des
Materials des Objekts abhängig. Die Menge des reflektierten Lichts
hat keinen Einfluss auf den Schaltabstand, solange ausreichend Licht
für den Messvorgang reflektiert wird. Dies ist bei gängigen Materialien
1 / 24
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
150 m
40 m
20 m
Material-Nr.
1190393
1221794
auf Anfrage
