steute Ex RC Si M30 Mounting And Wiring Instructions

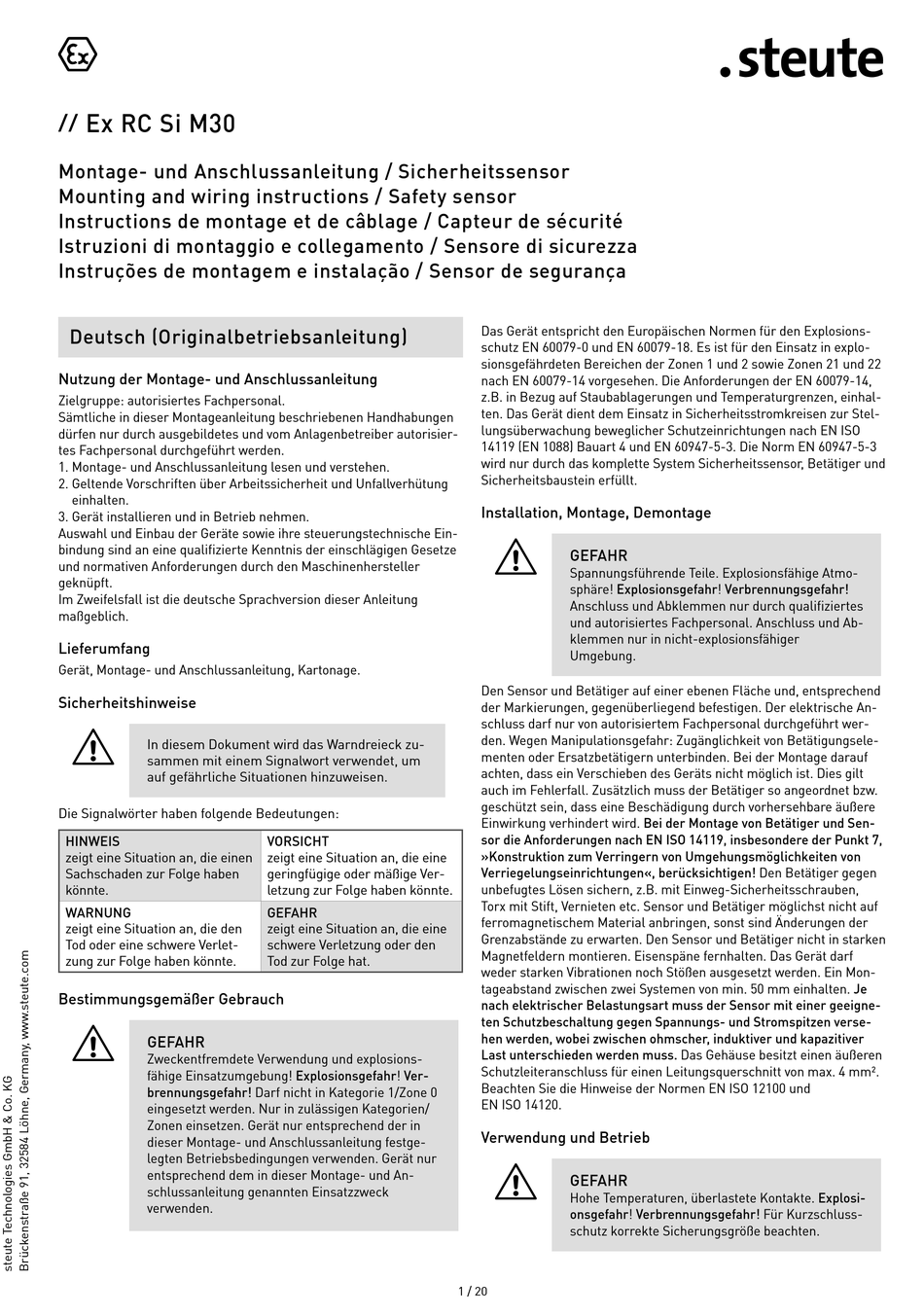

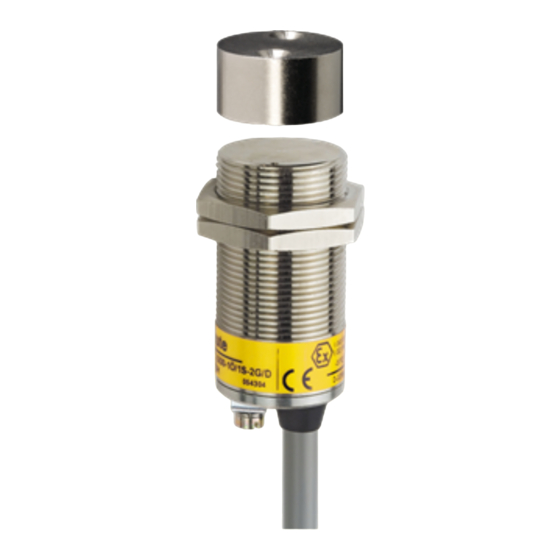

Ex RC Si M30
//
Montage- und Anschlussanleitung / Sicherheitssensor
Mounting and wiring instructions / Safety sensor
Instructions de montage et de câblage / Capteur de sécurité
Istruzioni di montaggio e collegamento / Sensore di sicurezza
Instruções de montagem e instalação / Sensor de segurança
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
eingesetzt werden. Nur in zulässigen Kategorien/
Zonen einsetzen. Gerät nur entsprechend der in
dieser Montage- und Anschlussanleitung festge-
legten Betriebsbedingungen verwenden. Gerät nur
entsprechend dem in dieser Montage- und An-
schlussanleitung genannten Einsatzzweck
verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0 und EN 60079-18. Es ist für den Einsatz in explo-
sionsgefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22
nach EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-14,
z.B. in Bezug auf Staubablagerungen und Temperaturgrenzen, einhal-
ten. Das Gerät dient dem Einsatz in Sicherheitsstromkreisen zur Stel-
lungsüberwachung beweglicher Schutzeinrichtungen nach EN ISO
14119 (EN 1088) Bauart 4 und EN 60947-5-3. Die Norm EN 60947-5-3
wird nur durch das komplette System Sicherheitssensor, Betätiger und
Sicherheitsbaustein erfüllt.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre! Explosionsgefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und Ab-
klemmen nur in nicht-explosionsfähiger
Umgebung.
Den Sensor und Betätiger auf einer ebenen Fläche und, entsprechend
der Markierungen, gegenüberliegend befestigen. Der elektrische An-
schluss darf nur von autorisiertem Fachpersonal durchgeführt wer-
den. Wegen Manipulationsgefahr: Zugänglichkeit von Betätigungsele-
menten oder Ersatzbetätigern unterbinden. Bei der Montage darauf
achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Zusätzlich muss der Betätiger so angeordnet bzw.
geschützt sein, dass eine Beschädigung durch vorhersehbare äußere
Einwirkung verhindert wird. Bei der Montage von Betätiger und Sen-
sor die Anforderungen nach EN ISO 14119, insbesondere der Punkt 7,
»Konstruktion zum Verringern von Umgehungsmöglichkeiten von
Verriegelungseinrichtungen«, berücksichtigen! Den Betätiger gegen
unbefugtes Lösen sichern, z.B. mit Einweg-Sicherheitsschrauben,
Torx mit Stift, Vernieten etc. Sensor und Betätiger möglichst nicht auf
ferromagnetischem Material anbringen, sonst sind Änderungen der
Grenzabstände zu erwarten. Den Sensor und Betätiger nicht in starken
Magnetfeldern montieren. Eisenspäne fernhalten. Das Gerät darf
weder starken Vibrationen noch Stößen ausgesetzt werden. Ein Mon-
tageabstand zwischen zwei Systemen von min. 50 mm einhalten. Je
nach elektrischer Belastungsart muss der Sensor mit einer geeigne-
ten Schutzbeschaltung gegen Spannungs- und Stromspitzen verse-
hen werden, wobei zwischen ohmscher, induktiver und kapazitiver
Last unterschieden werden muss. Das Gehäuse besitzt einen äußeren
Schutzleiteranschluss für einen Leitungsquerschnitt von max. 4 mm².
Beachten Sie die Hinweise der Normen EN ISO 12100 und
EN ISO 14120.
Verwendung und Betrieb
=
GEFAHR
Hohe Temperaturen, überlastete Kontakte. Explosi-
onsgefahr! Verbrennungsgefahr! Für Kurzschluss-
schutz korrekte Sicherungsgröße beachten.
