Bruksanvisning Rörelsevakt
Modell: EFM701PIR
A. Funktion
1.
Rörelsevakten avläser rörelse och tänder lampor som lyser en förinställd tid. En inbyggd
fotocell kan ställas in för att automatiskt släcka lampor. idealiskt för använding i hemmet
och för energibesparing.
2.
Avläsningsvinkel är 120º och max avläsningsavstånd är 12 meter.
3.
Rörelsevakten kan användas med glödlampor.
4.
Lika enkel installation som att byta en vanlig brytare.
5.
installation skall göras av behörig elektriker.
B. AnsLutningAR
1.
Bryt huvudströmmen.
2.
ta bort den gamla brytaren.
3.

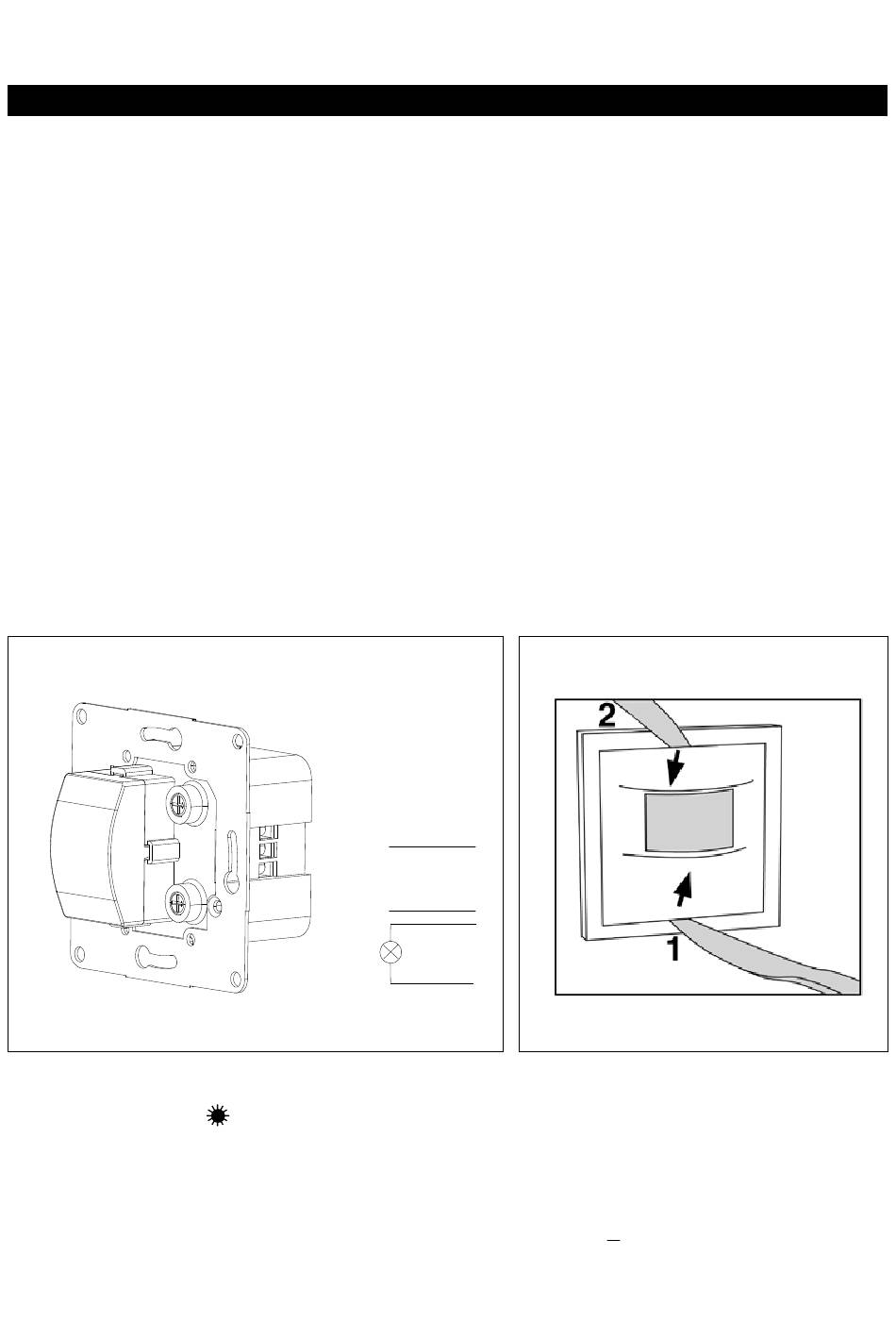

Anslut rörelsevakten enligt kopplingsschemat (bild A).
4.
ta bort locket med en skruvmejsel (bild B), Bryt försiktigt i över- och underkant.
5.
Montera rörelsevakten i väggdosan med de befintliga dosskruvarna. sätt därefter tillbaka
ramen.
Bild A
6.
testa rörelsevakten genom att med en liten skruvmejsel ställa in tidskruven på (-) och
Lux-skruven på ( ) (se bild C).
7.
sätt tillbaka locket.
8.
slå på huvudströmmen. Rörelsevakten värmer upp i ca 40 sekunder – laddninglampan är
på. när lampan släcks är rörelsevakten i auto-läge.
9.
om rörelse känns av tänds belysning. Belysningen släcks 10+5 sekunder efter rörelsen
har stannat.
L
N
OUT
Bild B
19 041 94-96
Advertisement
Table of Contents
Related Manuals for Malmbergs EFM701PIR
Summary of Contents for Malmbergs EFM701PIR
- Page 1 Bruksanvisning Rörelsevakt Modell: EFM701PIR 19 041 94-96 A. Funktion Rörelsevakten avläser rörelse och tänder lampor som lyser en förinställd tid. En inbyggd fotocell kan ställas in för att automatiskt släcka lampor. idealiskt för använding i hemmet och för energibesparing. Avläsningsvinkel är 120º och max avläsningsavstånd är 12 meter.
- Page 2 Max 500W glödlampa, 150W lysrör. Effekt: Bevakningsområde: 120º och max 12 meter. Tid: Från 10+5 sekunder till 4+1 minuter. Luxnivå: Från dagsljus till mörker. Malmbergs Elektriska AB, Box 144, 692 23 kumla telefon: 019-58 77 00 telefax: 019-57 11 77 info@malmbergs.com www.malmbergs.com...
- Page 3 Liiketunnistimelle Malli: EFM701PIR 19 041 94-96 A. toiMinto Liiketunnistin havaitsee liikkeen ja sytyttää lamput, jotka palavat ennalta säädetyn ajan. sisäänrakennettu valokenno voidaan säätää sammuttamaan automaattisesti valot. ihanteellinen käytettäväksi kotona sekä energiansäästämiseksi. Valvonta-alue on 120° ja maksimi tunnistusetäisyys ulottuu 12 metriin.
- Page 4 220-240V, 50/60Hz. Teho: Max 500W hehkulampuille, 150W loisteputket. Valvonta-alue: 120° ja max. 12 metriä. 10+5 sekunnista aina 4+1 minuuttiin asti. Aika: päivävalosta pimeään. Luxtaso: Malmberg Elektro oy, porraskuja 3, 01740 VAntAA puh: 09-855 34 30 Fax: 09-855 34 340 malmbergs@malmberg-elektro.fi www.malmbergs.com...
- Page 5 Manual Motion sensor Wall switch Model: EFM701PIR 19 041 94-96 A. FunCtions the sensor switch detects motion and turns on lights for an adjustable duration of time. the built-in photocell can be adjusted to turn off light automatically. it is ideal for home automation and energy saving purposes.
- Page 6 120º and max 12 meters. Duration: From 10+5 second to 4+1 minutes. Lux control level: From daylight to darkness. Malmbergs Elektriska AB, po Box 144, sE-692 23 kumla, sWEDEn phone: +46 (0)19-58 77 00 Fax: +46 (0)19-57 11 77 info@malmbergs.com www.malmbergs.com...
