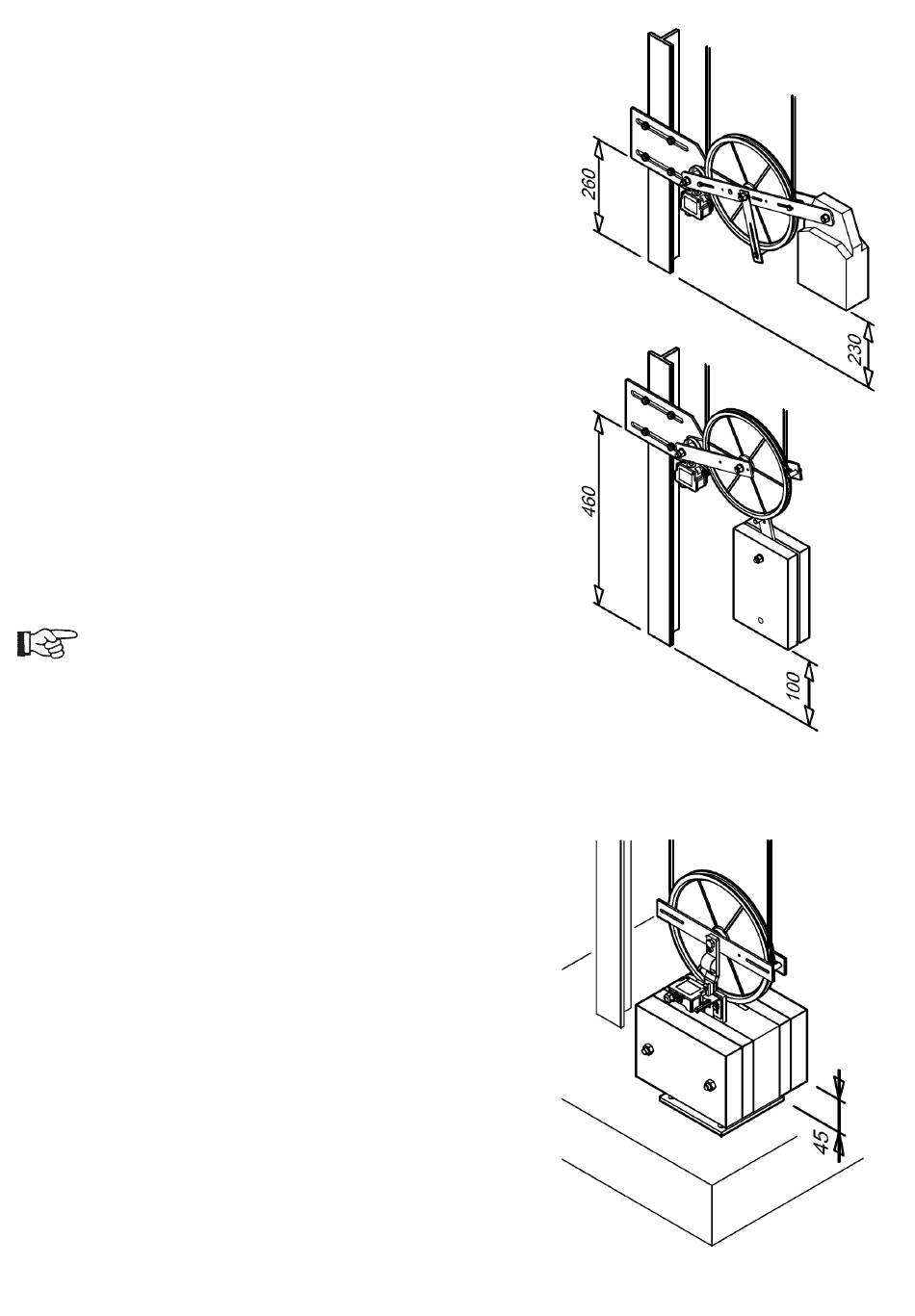

TENDITORE CON FISSAGGIO ALLA GUIDA:
Nei modelli con contrappeso orizzontale montare la
●
staffa di fissaggio a circa 260mm (valore approssimativo:
Fig. 4) dal fondo del pozzo
Nel modello con contrappeso verticale montare la staffa
●
di fissaggio a circa 460mm (valore approssimativo:
Fig. 5) dal fondo del pozzo.
Supportare il contrappeso dei modelli con contrappeso
●
orizzontale fin tanto che viene portato in posizione
obliqua (Fig. 4).
Nel modello con contrappeso verticale tenere una
●
distanza di circa 100mm tra il contrappeso e il fondo del
pozzo (Fig. 5).
In presenza di un dispositivo frenante operante verso
●
l'alto, montare la seconda estremità della fune al
capofune del dispositivo di arresto.
Oppure:
Munire la seconda estremità della fune col capofune e
●
montarlo al paracadute.
Rimuovere il supporto per tendere la fune.
●
Se il montaggio è stato eseguito in maniera
corretta,
dovrebbe
leggermente angolata verso l'alto (Fig. 4).
TENDITORE CON FISSAGGIO A PAVIMENTO:
Fissare la piastra di guida del contrappeso in modo tale
●
da ottenere un allineamento perfetto tra la puleggia del
limitatore e la puleggia del tenditore (Fig. 6).
Supportare il contrappeso fino al raggiungimento di
●
un'altezza di ca. 45 mm dal fondo del pozzo (valore
approssimativo) (Fig. 6).
il contrappeso orizzontale
assumere una posizione
R4/K
R4/R
R4/V
Fig. 4
Fig. 5
Fig. 6
