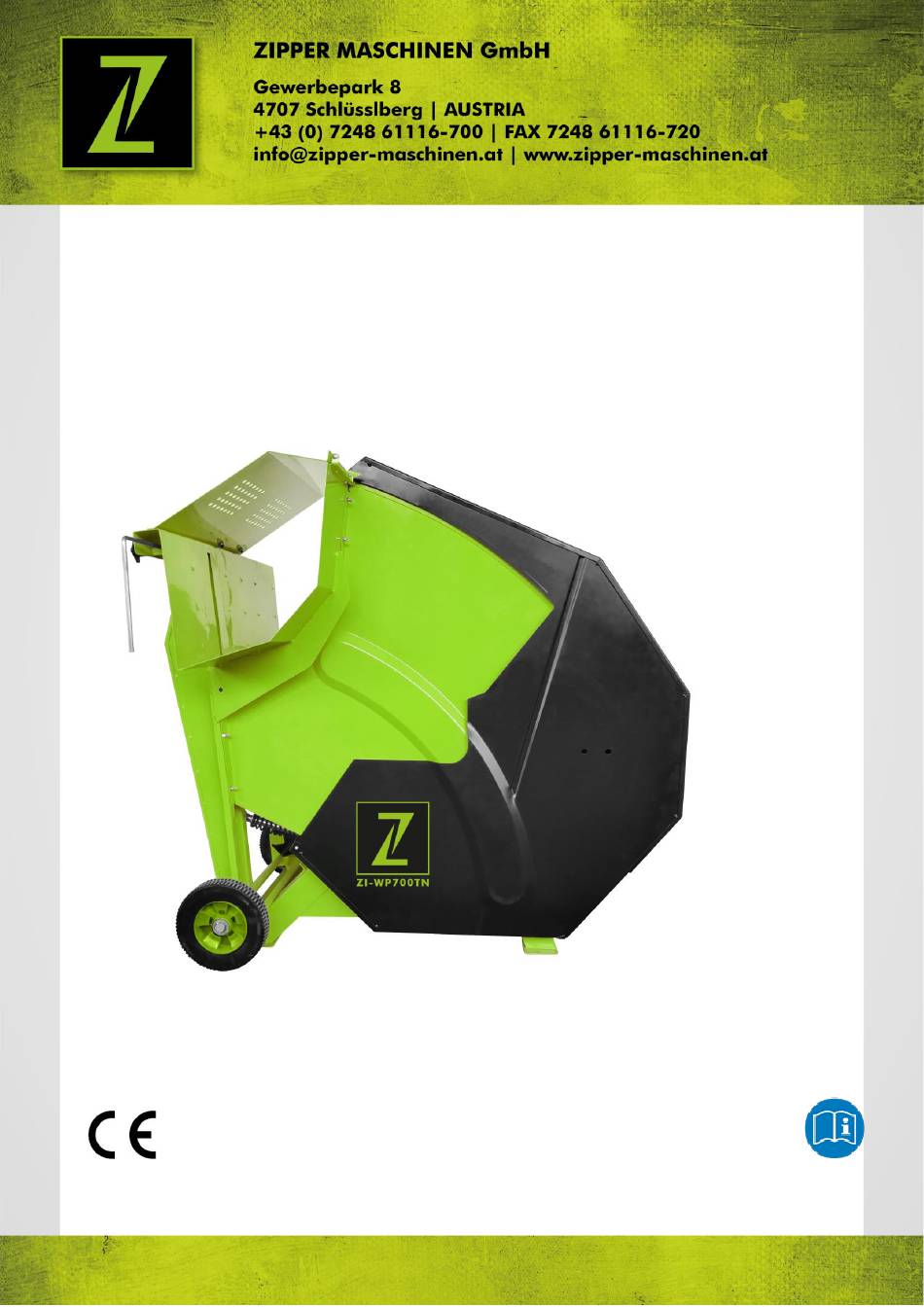

- Page 1 Originalfassung BETRIEBSANLEITUNG WIPPSÄGE Übersetzung / Translation USER MANUAL LOG SAW NAVODILO ZA UPORABO PREVESNA ŽAGA ZI-WP700TN EAN: 9120039233734 230733 Edition: 24.08.2018 – Revision 01 – PLC – DE/EN/SL...
-
Page 2: Table Of Contents
Changing the saw blade ................25 14.3 Cleaning ....................26 14.4 Storage ....................26 14.5 Disposal ....................27 TROUBLESHOOTING UVOD (SL) 17 VARNOST 17.1 Varnostni napotki ..................29 17.2 Druga tveganja ....................30 18 MONTAŽA ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... - Page 3 Explosionszeichnung / Exploding view / Razstavljena risba ....40 23.3 Ersatzteilliste / Spare part list / Seznam rezervnih delov ......41 EG KONFORMITÄTSERKLÄRUNG / DECLARATION OF CONFORMITY / ES IZJAVA O SKLADNOSTI GEWÄHRLEISTUNG (DE) WARRANTY GUIDELINES (EN) GARANCIJA (SL) PRODUKTBEOBACHTUNG / PRODUCT MONITORING ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN...
-
Page 4: Sicherheitszeichen / Safety Signs
Vor Arbeiten am Gerät Netzstecker ziehen! Before working on the device, disconnect the mains plug! Pred vsakim posegom v stroj izvlecite omrežni vtič! Persönliche Schutzausrüstung tragen! Wear personal protective equipment! Nosite osebno zaščitno opremo! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 5: Technik / Technics / Tehnika
TECHNIK / TECHNICS / TEHNIKA TECHNIK / TECHNICS / TEHNIKA Lieferumfang / Delivery content / Vsebina pošiljke ZI-WP700TN Basisgestell & Motor / base frame & motor / Osnovno ogrodje stroja in motor Rad / wheel Kolo Rad / wheel Kolo... -
Page 6: Technische Daten / Technical Data / Tehnični Podatki
Dimension l x w x h 1175 x 700 x 1185 Dimenzije (DxŠxV) Schalldruckpegel L sound pressure level L dB(A) 101 k=4 Nivo zvočnega tlaka L Schall-Leistungspegel L sound power level L dB(A) 115 k=4 Nivo zvočne moči L ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 7: Vorwort (De)
Wir gratulieren Ihnen zum Erwerb der ZIPPER Wippsäge ZI-WP700TN. Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetrieb- nahme und Handhabung der ZIPPER Wippsäge ZI-WP700TN. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn Sie sie an Dritte weiter- gegeben. -
Page 8: Sicherheit
Maßnahmen für sicheres Arbeiten UNBEDINGT zu beachten: Betreiben Sie die Maschine nur in gut durchlüfteten Räumen oder im Freien. Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Unter- grund. Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 9: Restrisiken
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt von Ihnen ab! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 10: Montage
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 11: Betrieb
Unregelmäßigkeiten im Werkstoff, wie z.B. Knorren. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen. Transport-Verriegelung Bevor Sie mit dem Sägen beginnen, müssen Sie die Transport-Verriegelung lösen – siehe Bild links! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 12: Bedienung
Gehen Sie im Fall einer Blockade des Sägeblattes wie folgt vor: 1. Schalten Sie die Maschine sofort aus! 2. Warten Sie, bis die Maschine völlig zum Stillstand gekommen ist. 3. Ziehen Sie den Netzstecker. 4. Entfernen Sie anschließend das blockierte Werkstück vorsichtig aus der Maschine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 13: Transport
Achse mit dem Fuß in Richtung Körper. Transport- Verriegelung 5. Für den Transport die Wippe so stellen, dass Transport-Verriegelung im Uhrzeigersinn auf der Querstrebe eingehängt werden kann 6. Die Wipp-Kreissäge ist für den leichteren Transport mit zwei Rädern ausgestattet. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 14: Wartung
Mit der Feile keine scharfen Kerben an der Zahnwurzel machen. Klingenklammern immer sorgfältig reinigen. Wechseln des Sägeblattes Splint im Sicherungsbolzen der Rück- holfeder mittels geeignetem Werkzeug gerade stellen und mit einer Kombi- zange herausziehen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... - Page 15 Befestigungsschraube M6 lösen, um das Ringende der Kette für den Siche- rungsstift lösen zu können. Sicherungsstift aus dem Grundrahmen heraus ziehen. Dann Sicherungsstift durch die Bohrung im Sägeblattschutz stecken, um ein Verdrehen des Sägeblattes zu verhin- dern. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN...
-
Page 16: Reinigung
Restmüll. Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für In- formationen bezüglich der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwer- tiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 17: Fehlerbehebung
Touren. Bremse erneuern (Elektrofachkraft Säge bremst beim Aus- Bremsschalter defekt schalten nicht ab. hinzuziehen) Stumpfes Sägeblatt Geschärftes Sägeblatt einsetzen Verbrannte Stellen an der Schnittfläche Falsches Sägeblatt Sägeblatt tauschen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 18: Preface (En)
PREFACE (EN) Dear Customer! This manual contains information and important instructions for the installation and correct use of the Log Saw ZI-WP700TN. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine". -
Page 19: Safety
Choose a level, vibration-free, non-slip surface for installation. Ensure adequate lighting conditions at the workplace. Before each use, check the machine for proper condition (tight fit of the saw blade, tight fit of the screws, etc.). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 20: Residual Risks
Irrespective of all safety regulations, your common sense and corresponding technical suitability and/or training remain the most important safety factor for fault-free operation of the machine. Safe working depends on you! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 21: Assembly
Unchanged plugs and suitable sockets reduce the risiko of an electric shock. If you use a power tool outdoors, use only extension cables that are also suitable for outdoor use. Using an extension cable suitable for outdoor use reduces the risk of electric shock. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 22: Operation
Check that the moving parts are working properly and are not jammed. Before you start sawing, you must loosen the transport lock - see picture on the left! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 23: Operating
If the saw blade is blocked, proceed as follows: 1. Switch off the device immediately! 2. Wait until the saw comes to a standstill 3. Pull out power plug. 4. Carefully remove the blocked log from the machine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 24: Transport
5. For transport, position the rocker so that the locking plate can be hooked clockwise onto the cross strut – see picture on the left. 6. For easier transport the log saw is equipped with two wheels. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 25: Maintenance
14.2 Changing the saw blade 1. Pull the cotter pin and washer from the return guiding pipe. 2. Remove the M5 nut and flat washers from the guard plate. 3. Slowly lower the log carriage towards the ground. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 26: Cleaning
To extend the service life of the saw and ensure smooth operation, carry out the following before storing it for a longer period of time: Clean the machine thoroughly. Treat all moving parts with an environmentally friendly oil. Never use grease! Do not oil the engine! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 27: Troubleshooting
Saw does not brake Brake switch defective from turning off. brake switch Dull saw blade Insert sharpened saw blade Burns on the cutting surface Wrong saw blade Exchange saw blade ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 28: Uvod (Sl)
Čestitamo vam za nakup prevesne žage ZIPPER ZI-WP700TN. To navodilo za uporabo vsebuje informacije in pomembne napotke za začetek uporabe in rokovanje s prevesno žago ZIPPER ZI-WP700TN. Navodilo za uporabo shranite, da ga boste lahko kasneje ponovno prebrali. Če stroj izročite tretji osebi, priložite zraven tudi to navodilo. -
Page 29: Varnost
Pred vsako uporabo preverite, če je stroj v brezhibnem stanju (če je žagin list dobro vpet, če so vijaki dobro pritrjeni itd.). Skrbno preverite žagin list in se prepričajte, da ni zlomljen. Če stroj teče, ga nikoli ne pustite brez nadzora. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 30: Druga Tveganja
Varnost pri delu je odvisna izključno od Vas! MONTAŽA Stroj je dobavljen v montiranem stanju. Potrebno je le montirati priloženi kolesi, kot je prikazano spodaj na sliki. Pred začetkom uporabe preverite vse vijačne spoje, če so dobro pritrjeni. Če niso, jih zategnite. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 31: Montaža Koles
Če z električnim orodjem delate na prostem, uporabljajte le podaljševalne kable, ki so primerni tudi za zunanjo rabo. Uporaba podaljševalnega kabla, ki je namenjen zunanji rabi, zmanjša tveganje za električni udar. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 32: Obratovanje
Pazite, da obdelovanec ne vsebuje tujkov, kot so žice, žeblji itd. Pazite tudi na druge nepravilnosti pri obdelovancu, kot so npr. grče. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo. Transport-Verriegelung Preden začnete z žaganjem, je potrebno sprostiti transportno zaporo – glej sliko levo! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 33: Rokovanje
Če se žagin list zablokira, ravnajte po naslednjih korakih: 5. Takoj izklopite stroj! 6. Počakajte, da se stroj popolnoma ustavi. 7. Izvlecite omrežni vtič iz omrežja. 8. Na koncu previdno odstranite zagozdeni obdelovanec s stroja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 34: Transport
Za transport postavite korito tako, da je transportna zapora lahko obešena na opornik in gleda v smeri urinega kazalca. Za lažji transport je prevesna krožna žaga je opremljena z dvema kolesoma, kar omogoča lažji transport. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 35: Vzdrževanje
S pilo ne delajte nobenih ostrih zarez na dnu zoba. Držala rezila vedno skrbno očistite. Menjava žaginega lista 20.2 8. Z ustreznim orodjem zravnajte razcepko v varnostnem zatiču povratne vzmeti in jo izvlecite s kombinirkami. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... - Page 36 Odvijte pritrdilni vijak M6, da lahko sprostite konec obročka verige za varnostni zatič. Izvlecite varnostni zatič iz osnovnega okvira. Nato vstavite varnostni zatič skozi odprtino v zaščitnem pokrovu žaginega lista, da preprečite obračanje žaginega lista. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN...
-
Page 37: Čiščenje
Za informacije o razpoložljivih možnostih odstranitve kontaktirajte vaše lokalne oblasti. Če pri vašem specializiranem trgovcu kupite nov stroj ali ekvivalenten proizvod, je v nekaterih državah trgovec dolžan strokovno odstraniti vaš stari stroj. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 38: Odpravljanje Napak
Zamenjajte zavoro (obrnite se na Žaga se ob izključitvi ne upočasni. pokvarjeno električarja) Vstavite nabrušen žagin list Žagin list je top Zažgana mesta na Zamenjajte žagin list rezalni površini Žagin list je neustrezen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 39: Schaltplan / Wiring Diagram / Vezalni Načrt
Vedno navedite tip stroja, številko rezervnega dela in naziv. Da bi preprečili nesporazume, vam priporočamo, da priložite naročilu rezervnega dela kopijo risbe rezervnih delov, na katerem so jasno označeni potrebni rezervni deli. Za naslov za naročanje poglejte v servisnih informacijah v predgovoru te dokumentacije ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 40: Explosionszeichnung / Exploding View / Razstavljena Risba
ERSATZTEILE / SPARE PARTS / REZERVNI DELI 23.2 Explosionszeichnung / Exploding view / Razstavljena risba ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 41: Ersatzteilliste / Spare Part List / Seznam Rezervnih Delov
Bolt M8x25 Saw blade cover Big washer 10 Support Plate Lock nut M10 Nut M6 Locking plate Virbation Absorbing washer 8 Washer 8 Srew M6x25 Lock nut M8 Nut M8 Cotter pin 2,5x32 Bolt M8x40 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 42: Gewährleistung (De)
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Scha- densersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Ver- dienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht aner- kannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 43: Warranty Guidelines (En)
The liability of company ZIPPER is limited to the value of goods in all cases. Claims for compensation because of poor performance, lacks, damages or loss of earnings due to defects during the warranty period will not be accepted. ZIPPER insists on its right to sub- sequent improvement of the machine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... -
Page 44: Garancija (Sl)
Firma Zipper za blagovno vrednost stroja v vseh primerih jamči le omejeno. Zahtevki za nadomestilo škode zaradi slabe učinkovitosti, napak, posledične škode ali izpada zaslužka, ki so posledica okvare, nastale v garancijskem roku, se ne priznajo. Firma Zipper vztraja na zakonski pravici do popravila stroja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN... - Page 45 V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o ! Kontaktadresse / Contact address Z.I.P.P.E.R MASCHINEN GmbH AUSTRIA • 4707 Schlüsslberg • Gewerbepark 8 Tel +43 7248 61116 – 700 Fax +43 7248 61116 – 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN...
- Page 46 PRODUKTBEOBACHTUNG / PRODUCT MONITORING ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-WP700TN...
