Videotec DTWRX Operating Instructions

ITALIANO
CONTROLLI WIPER/WASHER:
• Le tastiere DCJ and DCT VIDEOTEC utilizzano i pulsanti WIPER/WASHER: tenendoli
premuti attivano la relativa funzione, rilasciandoli il WIPER/WASHER si ferma.
• La tastiera DCTEL VIDEOTEC (Macro) e i prodotti PELCO D utilizzano i comandi AUX 3
e AUX 4. AUX 3 attiva e disattiva il WIPER mentre AUX 4 attiva e disattiva il WASHER.
SOLUZIONE DEI PROBLEMI:
Qualora si presentassero dei problemi di funzionamento, si consiglia di effettuare
nell'ordine i seguenti controlli:
• Aprire l'alloggiamento del ricevitore prestando particolare attenzione a non venire
in contatto con le parti in tensione.
• Controllare l'accensione del led verde sulla scheda base, qualora fosse spento togliere
alimentazione sezionando il dispositivo e controllare i fusibili sulla scheda washer.
• Controllare la corretta configurazione dei dip switch. Se si dovesse riscontrare una
configurazione errata, togliere alimentazione, configurare correttamente i dip
switch e fornire nuovamente alimentazione al dispositivo.
• Controllare il corretto cablaggio della linea di telemetria. Se i cavi A e B sono
invertiti, il dispositivo non funziona. Controllare la terminazione della linea RS485.
FRANCAIS
CONTRÔLES WIPER/WASHER:
• Les pupitres DCJ et DCT VIDEOTEC utilisent les touches WIPER/WASHER: en les
appuyant on active la fonction relative, en les laissant le WIPER/WASHER s'arrête.
• La pupitre DCTEL VIDEOTEC (Macro) et les produits PELCO D utilisent les commandes
AUX 3 et AUX 4. AUX 3 active et disactive le WIPER et AUX 4 active et disactive le
WASHER.
RÉSOLUTION DES PROBLÈMES:
En cas de problèmes de fonctionnement, il est conseillé d'effectuer dans l'ordre les
contrôles suivants:
• Ouvrir le logement du récepteur en ayant soin d'éviter tout contact avec les
parties sous tension.
• Contrôler l'allumage de la DEL verte sur la carte base, si la DEL est éteinte,
couper l'alimentation en sectionnant le dispositif et contrôler les fusibles sur la
carte washer.
• Contrôler la configuration des Dip-switch. En cas de configuration incorrecte,
couper l'alimentation, configurer correctement les Dip-switch et rétablir
l'alimentation du dispositif.
• Contrôler le câblage de la ligne de télémétrie. Si les câbles A et B sont
inversés, le dispositif ne peut fonctionner. Contrôler la terminaison de la ligne
RS485.
ITALIANO
Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle
apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza
preavviso. Ogni cura é stata posta nella raccolta e nella verifica della documentazione contenuta in questo
manuale, tuttavia il produttore non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa.
Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
FRANCAIS
Le producteur décline toute responsabilité pour les dommages éventuels dus à une utilisation non
appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le
contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec
le plus grand soin, cependant,le producteur ne peut pas s'assumer aucune responsabilité dérivante de
l'emploi de celle-là. La même chose vaut pour chaque personne ou société impliquées dans la création
et la production de ce manuel.
ENGLISH
WIPER/WASHER CONTROL:
• DCJ and DCT VIDEOTEC keyboards use WIPER/WASHER buttons: when pressed, they
activate the corresponding function, when released the WIPER/WASHER stops.
• VIDEOTEC DCTEL keyboard (Macro) and PELCO D products use AUX 3 and AUX 4
commands. AUX 3 enables and disables the WIPER and AUX 4 enables and disables
the WASHER.
TROUBLESHOOTING:
If there are problems during operation, we recommend carrying out the following checks
in the order given below:
• Open the receiver housing, taking special care to prevent contact with live parts.
• Make sure the green LED is on, on the base board; if it is off, disconnect the power
supply by isolating the device and check the fuses on the washer board.
• Make sure the DIP switches are configured correctly. If there is a configuration error,
disconnect the power supply, configure the DIP switches correctly and re-connect the
power supply to the device.
• Make sure the telemetry line wiring is correct. If cables A and B are inverted, the
device will not work. Check the termination of the RS485 line.
DEUTSCH
KONTROLLE WIPER/WASHER:
• Die DCJ und DCT Videotec Tastaturen benutzen die WIPER/WASHER Tasten: beim Drucken
wird die entsprechende Funktion befähigt; beim Wiederlassen wird die Funktion gestoppt.
• Die DCTEL VIDEOTEC (Macro)-tastatur und die PELCO D- Produkte benutzen die AUX
3 und AUX 4- Befehle. AUX 3 betreibt und deaktiviert die WIPER, während AUX 4
betreibt und deaktiviert die WASHER- Funktion
STÖRUNGSBEHEBUNG:
Bei auftretenden Betriebsstörungen wird empfohlen, die folgenden Kontrollen in der
genannten Reihenfolge vorzunehmen:
• Den Empfängersteckplatz öffnen. Achtung, dass Sie nicht mit spannungsführenden
Teilen in Berührung kommen.
• Prüfen, ob die grüne Led auf der Grundplatine aufleuchtet. Falls sie erloschen ist,
unterbrechen Sie durch Abtrennen der Einrichtung die Stromversorgung und prüfen
Sie die Schmelzsicherungen auf der Karte der Waschanlage.
• Prüfen, ob die Dipschalter richtig konfiguriert sind. Wird eine falsche Konfigurierung
festgestellt, die Stromversorgung unterbrechen, die Dipschalter richtig einstellen und
die Stromversorgung der Einrichtung wieder herstellen.
• Prüfen, ob die Telemetrieleitung richtig verkabelt ist. Sollten die Kabel A und
B vertauscht sein, funktioniert die Einrichtung nicht. Kontrollieren Sie die
Abschlussbeschaltung der Leitung RS485.
ENGLISH
The manufacturer declines all responsibility for any damage caused by an improper use of the
appliances mentioned in this manual. Furthermore, the manufacturer reserves the right to modify its
contents without any prior notice. The documentation contained in this manual has been collected with
great care, the manufacturer, however, cannot take any liability for its use. The same thing can be said
for any person or company involved in the creation and production of this manual.
DEUTSCH
Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung
der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den
Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig
ausgeführt und überprüft, dennoch kann der Hersteller keine Haftung für die Verwendung übernehmen.
Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem
Handbuch miteinbezogen ist.

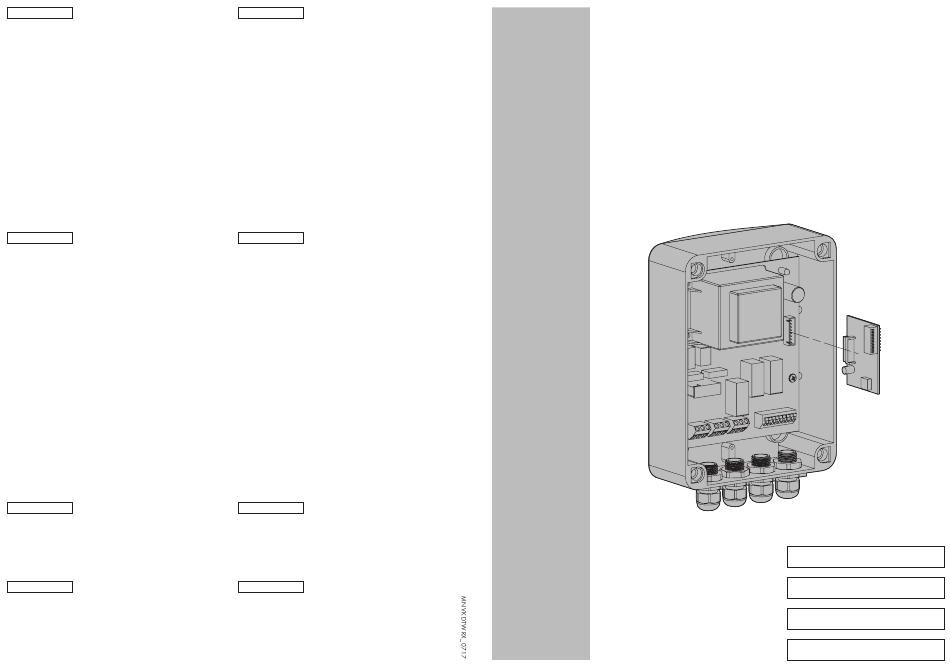

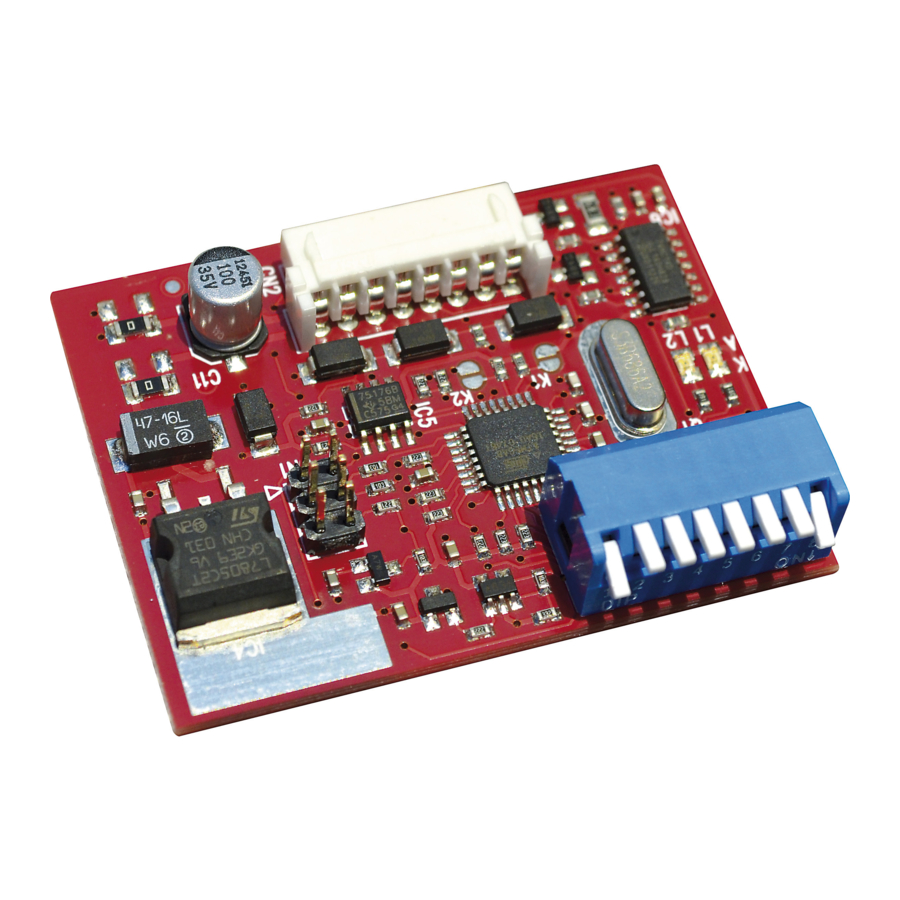

DTWRX: scheda opzione controllo
telemetria tergi/pompa
DTWRX: wisher/pump telemetry
control optional board
DTWRX: carte option contrôle
télémétrie essuie-glace/pompe
DTWRX: Zusatzplatine zur Telemetriesteuerung
der Scheibenwaschanlage mit Pumpenbetrieb
Manuale istruzioni
Operating instructions
Manuel d'instructions
Bedienungsanweisung
