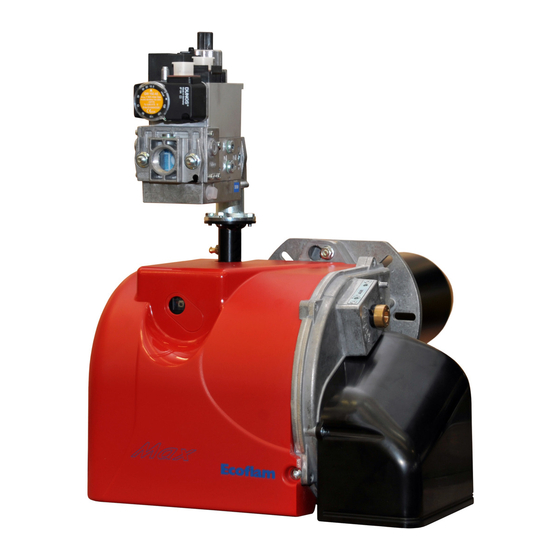

Ecoflam MAX GAS 170 PR Manual

Blown air gas burners
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

BRUCIATORI A GAS PROGRESSIVI
BLOWN AIR GAS BURNERS
MAX GAS 170 PR
MAX GAS 250 PR
LB1681
29.01.2009

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAX GAS 170 PR and is the answer not in the manual?

Questions and answers

Related Manuals for Ecoflam MAX GAS 170 PR

Summary of Contents for Ecoflam MAX GAS 170 PR

  • Page 1 BRUCIATORI A GAS PROGRESSIVI BLOWN AIR GAS BURNERS MAX GAS 170 PR MAX GAS 250 PR LB1681 29.01.2009...

  • Page 2: Caratteristiche Operative

    B LB 1681 Max Gas 170 PR - 250 PR CARATTERISTICHE OPERATIVE Modello : Max Gas 170 -250 Categoria gas Pressione massima* mbar Pressione minima* mbar Combustibile gas P.C.I. kcal/Nm 8.570 7.370 22.260 29.320 Modello : Max Gas 170 Portata gas max.
  • Page 3 LB 1681 Max Gas 170 PR - 250 PR B RAMPA D' INSTALLAZIONE GAS 1 - Valvola gas 2 - Valvola di sicurezza (opzionale) 3 - Pressostato gas di minima 4 - Filtro/stabilizzatore gas 5 - Rubinetto di intercettazione CAMERA DI COMBUSTIONE...

  • Page 4: Regolazione Testa Di Combustione

    B LB 1681 Max Gas 170 PR - 250 PR mente, in modo tale da totalizzare un volume di gas significativo. In tal caso, la portata termica all’accensione si otterrà moltiplican- do il rapporto, tra il totale del numero di litri erogati ed il numero di tempi di sicurezza cumulati (cioè il valore del tempo di sicu- rezza moltiplicato per il numero delle accensioni), per il fattore F.
  • Page 5 LB 1681 Max Gas 170 PR - 250 PR B REGOLAZIONE VALVOLA GAS DUNGS MBC 300 VEF TARATURA : La taratura della valvola si esegue agendo sulle 2 viti “V” e “N” (foto 2). Procedere come segue: a) Portare il bruciatore in alta fiamma e regolare la portata di gas agendo sulla vite “V”.
  • Page 6 B LB 1681 Max Gas 170 PR - 250 PR SERVOCOMANDO ARIA KROMSCHRODER GT 31 E Descrizione Indicatore dell’angolo di rotazione con camme di comando. Morsettiera per il motore. Morsettiera per l’interruttore addizionale(senza potenziale). Morsettiera per il potenziometro (opzionale). Interruttore di servizio manuale/automatico (opzionale).
  • Page 7 LB 1681 Max Gas 170 PR - 250 PR B REGOLAZIONE JUMPER STANDARD settato in fabbrica DIP - POSIZIONE SWICH REGOLAZIONE POTENZIOMETRI STANDARD Posizione Minima cw-> 100% Posizione Massima cw-> 100% Isteresi cw-> minore CONTROLLO SISTEMA DI RILEVAZIONE FIAMMA min. 3 µA A bruciatore spento inserire un microamperometro in corrente continua e scala 0÷50 o 0÷100 µA.

  • Page 8: Posizione Elettrodi

    B LB 1681 Max Gas 170 PR - 250 PR POSIZIONE ELETTRODI ELETTRODO DI ACCENSIONE Sez. A ELETTRODO DI RIVELAZIONE MONTAGGIO DEL BRUCIATORE POSIZIONI PER MANUTENZIONE pag.8...

  • Page 9: Manutenzione

    LB 1681 Max Gas 170 PR - 250 PR B MANUTENZIONE CONTROLLO ANNUALE Il controllo periodico del bruciatore (testa di combustione, elettrodi,ecc.) deve essere effettuato da personale autorizzato una o due volte all’anno a secondo dell’utilizzo. Prima di procedere al controllo per la manutenzione del bruciatore è consigliabile verificare lo stato generale...

  • Page 10: Operating Features

    B LB 1681 Max Gas 170 PR - 250 PR OPERATING FEATURES Models : Max Gas 170 -250 Gas family Max. gas pressure* mbar Min. gas pressure* mbar Fuel L.C.V. kcal/Nm 8.570 7.370 22.260 29.320 Model : Max Gas 170 Gas flow rate max.

  • Page 11: Gas Train Installation

    LB 1681 Max Gas 170 PR - 250 PR B GAS TRAIN INSTALLATION 1 - Main valve 2 - Extra safety valve (optional) 3 - Min gas pressure switch 4 - Gas governor and filter 5 - Ball valve Installation must be carried out in compliance with the local provisions...
  • Page 12 B LB 1681 Max Gas 170 PR - 250 PR NOTE: should it be difficult to measure the quantity of delivered litres of gas, due to the particular meter’s dial, it is possible to repeat, sequentially, the above steps many times, so as to reach a significant amount of gas volume. In such a case, the thermal power at the ignition shall be obtained by multiplying the ratio, between the amount of delivered litres and the number of cumulated safety times (i.e.
  • Page 13 LB 1681 Max Gas 170 PR - 250 PR B ADJUSTMENT OF GAS SOLENOID VALVES DUNGS MBC 300 VEF ADJUSTMENT : The valve adjustment executed acting on the 2 screws “V” and “N” (photo 2). Procedere come segue: a) For High flame position, adjustment of the ratio gas valve through regulator “V”.
  • Page 14 B LB 1681 Max Gas 170 PR - 250 PR AIR DAMPER MOTOR KROMSCHRODER GT 31 E Description Rotation angle display with the control cams situated below. Terminal strip for motor. Terminal strip for additional switch(voltage-free). Terminal strip for potentiometer (optional).
  • Page 15 LB 1681 Max Gas 170 PR - 250 PR B JUMPER SETTING STANDARD factory setting DIP - SWICH POSITIONS POTENZIOMETER ADJUSTMENTS STANDARD Min position cw-> 100% Max position cw-> 100% Hysteresis cw-> smaller pag.15...
  • Page 16 B LB 1681 Max Gas 170 PR - 250 PR FLAME DETECTION SYSTEM CHECK min. 3 µA With the burner switched off, connect a DC microampmeter with a 0÷50 or 0÷100 µA dial. When the burner is running, and is properly adjusted, the value read must be steady and ANDIS never be smaller than 3 µA.

  • Page 17: Maintenance

    LB 1681 Max Gas 170 PR - 250 PR B MAINTENANCE YEARLY INSPECTION Periodic inspection of the burner (combustion head, electrodes, etc.) must be carried out by authorised per- sonnel once or twice a year, depending of use. Before carrying out maintenance inspection on the burner, it is advisable to check its general condition and carry out the following operations: - Disconnect the burner from the power supply (remove the plug).
  • Page 18 B LB 1681 Max Gas 170 PR - 250 PR pag.18...
  • Page 19 LB 1681 Max Gas 170 PR - 250 PR B pag.19...
  • Page 20 B LB 1681 Max Gas 170 PR - 250 PR N° DESCRIZIONE MAX GAS 170 PR MAX GAS 250 PR codici codici 1 - PRESSOSTATO ARIA LGW10A2P Q120 Q120 2 - GRUPPO PRESE ARIA 3 - COFANO BFC06145/059 BFC06145/059 4 - MOTORE...
  • Page 21 LB 1681 Max Gas 170 PR - 250 PR B N° DESCRIPTION MAX GAS 170 PR MAX GAS 250 PR code code 1 - AIR PRESSURE SWITCH LGW10A2P Q120 Q120 2 - AIR INTAKE SET 3 - BURNER COVER BFC06145/059...
  • Page 22 B LB 1681 Max Gas 170 PR - 250 PR pag.22...
  • Page 23 LB 1681 Max Gas 170 PR - 250 PR B pag.23...
  • Page 24 Roma, 64 - 31023 RESANA (TV) - Italy - tel. 0423.719500 - fax 0423.719580 http://www.ecoflam-burners.com - e-mail: export@ecoflam-burners.com "società soggetta alla direzione e al coordinamento della Merloni Termosanitari S.p.A., via A. Merloni, 45 - 60044 Fabriano (An) CF 01026940427"...
