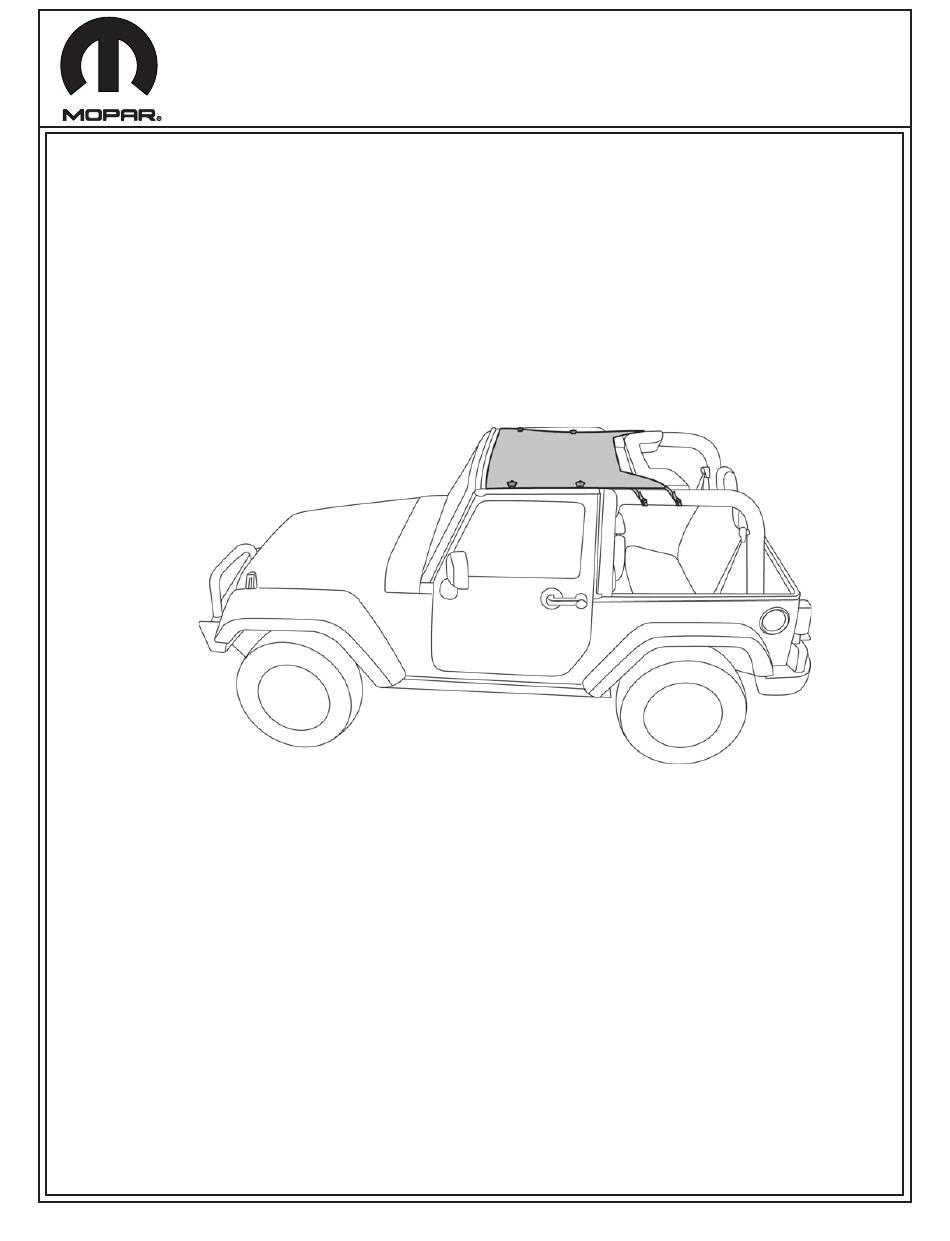

- Page 1 JEEP WRANGLER & WRANGLER UNLIMITED Sun Bonnet 82214320 82214676 K6862100 8-27-14 65526 Rev. C 1 of 5...
- Page 2 JEEP WRANGLER & WRANGLER UNLIMITED Sun Bonnet 6-19-12 65526 Rev. 1 2 of 5 T-25 Ratchet 10mm Torx Wrench Socket K6862100 8-27-14 65526 Rev. C 2 of 5...
- Page 3 Remove screws that attach outboard footman loops. Attach Snap Brackets over footman loop with screws that T-25 were removed. Torx Remove the four (4) outboard screws that attach the sound bar to the sport bar. Orient the Buckle Straps so webbing can be threaded into them from the top.
- Page 4 Drape the Sun Bonnet over the sport bar with the snap tabs at the front. Thread the snap tabs through the top of the footman loop and snap them to the snap brackets. Wrap the hook and loop tabs around the center footman loop.
- Page 5 Pull the straps tight. If you want to install your top over the Sun Bonnet unhook the Sun Bonnet from the windshield. Fold the front edge back and snap it in place with the snaps on the outboard edge.
- Page 6 JEEP WRANGLER & WRANGLER UNLIMITED Medio toldo parasol 82214320 82214676 K6862100 8-27-14 65526 Rev. C 1 of 5...
- Page 7 JEEP WRANGLER & WRANGLER UNLIMITED Sun Bonnet 6-19-12 65526 Rev. 1 2 of 5 Torx Llave de Cubo de 10 T-25 trinquete K6862100 8-27-14 65526 Rev. C 2 of 5...
- Page 8 Quite los tornillos que sujetan los herrajes de amarre del lado exterior. Sujete las abrazaderas sobre el herraje de amarre con los tornillos Torx que quitó. T-25 Quite los cuatro (4) tornillos del lado exterior que sujetan la barra de sonido a la barra deportiva.
- Page 9 Coloque el medio toldo parasol sobre la barra deportiva con las lengüetas hacia el fr- ente. Pase las lengüetas de cierre a través de la parte superior del herra- je de amarre y abróche- las a las abrazaderas. Enrolle las lengüetas de gancho y bucle en el centro del herraje.
- Page 10 Enrolle las correas del lado exterior alrededor de la barra deportiva y páselas por las hebillas de la barra de sonido y tire hasta que queden tensas. Enrolle las correas del lado interior de la parte de atrás alrededor de la barra de sonido y abróchelas en la correa con seguro.
- Page 11 JEEP WRANGLER & WRANGLER UNLIMITED Toit pare-soleil 82214320 82214676 K6862100 8-27-14 65526 Rev. C 1 of 5...
- Page 12 JEEP WRANGLER & WRANGLER UNLIMITED Sun Bonnet 6-19-12 65526 Rev. 1 2 of 5 Tournevis Clé à Douille de Torx T-25 cliquet 10 mm K6862100 8-27-14 65526 Rev. C 2 of 5...
- Page 13 Enlevez les vis qui fi xent les boucles en métal latérales. Fixez les dosserets de fi xation par-dessus les boucles en métal à l’aide des vis Tournevis qui ont été retirées. Torx T-25 Enlevez les quatre (4) vis qui maintient la barre de son sur la barre de toit.
- Page 14 Étendez le toit pare- soleil au-dessus des barres de toit, les san- gles à bouton-pression à l’avant. Enfi ler les san- gles à bouton-pression par le haut de la boucle en métal et enclenchez- les dans les dosserets de fi xation. Enroulez le crochet et la patte de la boucle autour de la boucle en métal.
- Page 15 Enroulez les sangles en toile latérales autour de la barre de toit et passez-les dans les sangles de verrouillage de la barre de son, puis resserrez-les solidement. Enroulez les sangles intérieures arrières autour de la barre de son et verrouillez-les dans les sangles de verrouillage latérales.
