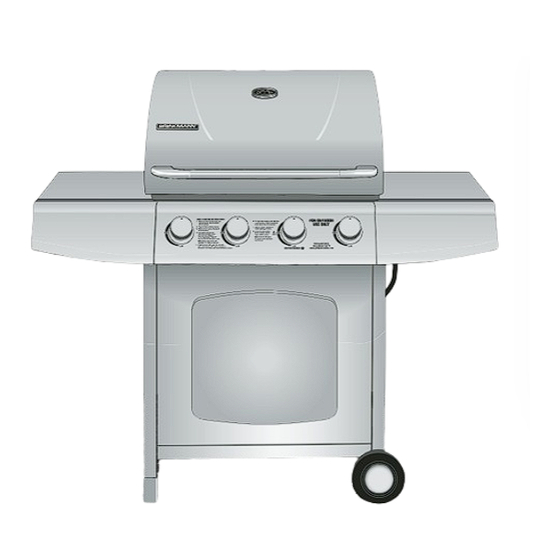

Stainless Steel 4 Burner Gas Grill
Parrilla a Gas de 4 Quemadores
OWNER'S MANUAL / MANUAL DEL PROPIETARIO
GUARDE ESTE MANUAL PARA REFERENCIA FUTURA
NOTICE TO INSTALLER:
LEAVE THESE INSTRUCTIONS
WITH THE GRILL OWNER FOR
FUTURE REFERENCE.
AVISO PARA EL
INSTALADOR:
ENTREGUE ESTAS
INSTRUCCIONES AL
PROPIETARIO DE LA PARRILLA
PARA REFERENCIA FUTURA.
de Acero Inoxidable
ASSEMBLY AND OPERATING INSTRUCTIONS
INSTRUCCIONES DE ARMADO Y OPERACIÓN
SAVE THIS MANUAL FOR FUTURE REFERENCE
HAZARDOUS EXPLOSION MAY RESULT IF THESE WARNINGS AND INSTRUCTIONS
ARE IGNORED. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS IN THIS
MANUAL TO AVOID PERSONAL INJURY, INCLUDING DEATH OR PROPERTY DAMAGE.
SE PUEDE PRODUCIR UNA EXPLOSIÓN PELIGROSA SI SE HACE CASO OMISO A
ESTAS ADVERTENCIAS E INSTRUCCIONES. LEA Y SIGA TODAS LAS ADVERTENCIAS
E INSTRUCCIONES EN ESTE MANUAL PARA EVITAR LESIONES PERSONALES,
WARNING/ADVERTENCIA
INCLUSO LA MUERTE, O LOS DAÑOS MATERIALES.
Advertisement
Chapters
Table of Contents
Related Manuals for Brinkmann Stainless Steel 4 Burner Gas Grill
Summary of Contents for Brinkmann Stainless Steel 4 Burner Gas Grill
- Page 1 Stainless Steel 4 Burner Gas Grill Parrilla a Gas de 4 Quemadores de Acero Inoxidable OWNER’S MANUAL / MANUAL DEL PROPIETARIO ASSEMBLY AND OPERATING INSTRUCTIONS INSTRUCCIONES DE ARMADO Y OPERACIÓN SAVE THIS MANUAL FOR FUTURE REFERENCE GUARDE ESTE MANUAL PARA REFERENCIA FUTURA...
- Page 2 IMPORTANT SAFETY WE WANT YOU TO ASSEMBLE AND USE YOUR GRILL AS SAFELY AS POSSIBLE. THE PURPOSE OF THIS SAFETY ALERT SYMBOL ATTENTION TO POSSIBLE HAZARDS AS YOU ASSEMBLE AND USE YOUR GRILL. WHEN YOU SEE THE SAFETY ALERT SYMBOL PAY CLOSE ATTENTION TO THE INFORMATION WHICH FOLLOWS! READ ALL SAFETY WARNINGS AND INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING AND OPERATING YOUR GRILL.
-
Page 3: Table Of Contents
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury. FOR COVERS, ACCESSORIES AND OTHER PRODUCTS, PLEASE VISIT US ONLINE AT: FOR GRILL WARRANTY REPLACEMENT PARTS, PLEASE VISIT US AT: www.brinkmann.net www.grillpartsonline.com... -
Page 4: General Warnings
Never use natural gas in a unit designed for liquid propane gas. • Never use charcoal or wood briquets in a gas grill. Flavoring chips must be contained in a metal smoking box to contain ash and prevent fires. •... -
Page 5: Installation And Lp Cylinder Specifications And Safe Use
• FOR OUTDOOR USE ONLY. DO NOT operate indoors or in an enclosed area such as a garage, shed or breezeway. • Use your grill OUTDOORS in a well ventilated space away from dwellings or other buildings to prevent dangers associated with gas accumulation and toxic vapors. We recommend your grill be situated at least 10 feet (3.1 m) from buildings. - Page 6 CYLINDER SPECIFICATIONS: When purchasing or exchanging a cylinder for your gas grill, it must be constructed and marked in accordance with the specifications for LP gas cylinders of the U.S. Department of Transportation (DOT) or the National Standard of Canada, CAN/CSA-B339 Cylinders, Spheres and Tubes for Transportation of Dangerous Goods;...
-
Page 7: Connecting Lp Cylinder And Hose / Regulator To Grill
FILLING THE LP GAS CYLINDER: • Allow only qualified LP gas dealers to properly fill or repair your LP gas cylinder. • New tanks should be purged prior to filling; inform LP gas dealer if you are using a new tank. •... - Page 8 Never use your grill without leak testing all gas connections and hoses. See the section on "Leak Testing" in this manual for proper procedures. The pressure regulator and hose assembly supplied with your gas grill must be used. • DO NOT attempt to connect grill, as purchased for LP (propane) gas, to any other fuel supply source such as a natural gas line.
-
Page 9: Leak Testing
LEAK TESTING: To prevent fire or explosion hazard: • DO NOT smoke or permit ignition sources in the area while conducting a leak test. • Perform test OUTDOORS only in a well ventilated area. • Never perform a leak test with a match or open flame. •... -
Page 10: Pre-Start Check List
6. Check each place listed (A–H) for growing bubbles which indicates a leak. 7. Turn off gas supply at cylinder valve. 8. Turn on control knobs to release gas pressure in hose. 9. Turn control knobs to "OFF" position. 10. Tighten any leaking connections. 11. -
Page 11: Connecting Lp Cylinder And Hose / Regulator To Grill
Read, understand and follow all warnings and instructions contained in this manual. DO NOT skip any of the warnings and instructions contained in the preceding sections of this manual. LIGHTING INSTRUCTIONS: Follow the instructions exactly. 1. OPEN THE GRILL LID before attempting to light a burner so that fumes do not accumulate inside the grill. - Page 12 Note: Observe flame height when lit: Flame should be a Blue/Yellow color between 1"–2" when burner is on "HIGH". TURNING OFF THE GRILL: 1. Turn off the cylinder valve. 2. Turn all burner control knobs to the "OFF" position. Note: Turn off LP cylinder first to prevent gas from being left in the system under pressure.
-
Page 13: Operating Grill And Helpful Hints
CONTROLLING FLARE-UPS: • Flare-ups are a part of cooking meats on a gas grill. This adds to the unique flavor of cooking on a gas grill. Excessive flare-ups can over-cook your food and cause a dangerous situation for you and your grill. -
Page 14: Rotisserie Cooking
ROTISSERIE COOKING: • Your grill was pre-drilled from factory to include mounting holes for a rotisserie (sold separately). Do not use a rotisserie not specifically manufactured for this grill. • Read and follow all instructions provided with the rotisserie. Save instructions for future reference. •... -
Page 15: Proper Care And Maintenance
CLEANLINESS • Always wash hands thoroughly with soap and hot water prior to handling food and after handling raw meat, uncooked poultry or seafood. • When using a platter to carry raw meat, uncooked poultry or seafood to the grill, make sure to wash the platter thoroughly with soap and hot water before placing cooked foods back on the platter or use different platters for raw and cooked foods. -
Page 16: Cleaning And Maintenance
CLEANING AND MAINTENANCE: • Keep the appliance free and clear of combustible materials, gasoline and other flammable vapors and liquids. • Keep the ventilation openings of the cylinder enclosure free and clear of debris. • Visually check burner flames for proper operation (see pictorial in "Burner Assembly/Maintenance" under Proper Care and Maintenance). -
Page 17: Transporting And Storage
BURNER ASSEMBLY/MAINTENANCE CONTINUED Note: Follow the "Gas Leak Testing" section of this manual. Relight burners to verify proper operation. 12. Replace heat distribution plates and cooking grills. COOKING GRILLS • Clean with mild soap detergent and water. A brass bristled brush or a nylon cleaning pad can be used to remove residue from the stainless steel surfaces. -
Page 18: Trouble Shooting
BEFORE STORING YOUR GRILL: • Ensure that the cylinder valve is fully closed. • Clean all surfaces. • Lightly coat the burners with cooking oil to prevent excess rusting. • If storing the grill indoors, disconnect the LP tank and leave the LP tank OUTDOORS. •... -
Page 19: Frequently Asked Questions
If the fuel line is blocked, replace with a new hose / regulator assembly. • If an obstruction is suspected in the hose / regulator assembly, orifice or gas valves call Brinkmann Customer Service at 800-527-0717. Question: Why does my LP gas grill have a low flame or a flame with orange / yellow color? Answer: You need to purge air from the gas line or reset the regulator's flow limiting device. -
Page 20: Frequently Asked Questions
Regulator Resetting Procedure under Connecting LP Cylinder and Hose/Regulator to Grill. This procedure should be done every time a new LP gas tank is connected to your grill. For help, refer to your owner’s manual or call Brinkmann Customer Service at 800-527-0717. -
Page 21: Parts List And Assembly Instructions
PARTS BAG CONTENTS Make sure you have all items listed under PARTS LIST and PARTS CARD CONTENTS before you begin the installation process. PARTS CARD CONTAINS: Qty. Hex Nut Wrench Screwdriver 30 M6 X 10mm Bolts (Silver) M6 X 10mm Bolts (Black) M6 X 10mm Bolts (Black) Wheel Washers... -
Page 22: Assembly Instructions
READ ALL SAFETY WARNINGS & ASSEMBLY INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING OR OPERATING YOUR GRILL. WE RECOMMEND TWO PEOPLE WORK TOGETHER WHEN ASSEMBLING THIS UNIT. The following provided tools are required to assemble this Brinkmann 4 Burner Gas Grill: • Screwdriver •... - Page 23 FOR COVERS, ACCESSORIES AND OTHER PRODUCTS, PLEASE VISIT US ONLINE AT: www.brinkmann.net FOR GRILL WARRANTY REPLACEMENT PARTS, PLEASE VISIT US AT: www.grillpartsonline.com (Proof of purchase will be required.) Inspect contents of the box to ensure all parts are included and undamaged.
- Page 24 Choose a good, cleared assembly area and get a friend to help you put your grill together. Lay cardboard down to protect grill finish and assembly area. CAUTION: Some parts may contain sharp edges. Wear protective gloves if necessary. Step 1 Assemble bottom cart shelf and right side cart assembly by using two M6 X 10mm bolts (silver) and...
- Page 25 Step 3 Attach front panel to lower left and right leg of cart assembly using four M6 X 10mm bolts (silver) and star washers (silver). After fixed front panel is attached, secure front fixed panel support bar onto cart base and fixed front panel by using two M6 X 10mm bolts (silver).
- Page 26 Step 5 Install the wheels as illustrated, by inserting the wheel axle bolts through the wheels, washers and right side panel axle holes. Tighten axle bolts securely using hex nut wrench provided in parts card. Step 6 Snap wheel hub caps onto the outside of wheels as illustrated.
- Page 27 Step 7 Attach back cart bracket to the back of the cart frame assembly using four M6 X 10mm bolts (silver) with star washers (silver).
- Page 28 Note: When performing Step 8, Lift grill body from front and rear panels to avoid injury to hands and fingers. Be sure to pass hose/regulator assembly above cart frame crossbar. Step 8 With the help of a friend, place grill body assembly on assembled cart frame.
- Page 29 Left Side Table Front Panel Right Side Table Left Side Table Right Side Table Front Panel Step 9 Attach the left side table front panel to left side table with three M6 X 10mm bolts (silver). Step 10 Attach the right side table front panel to right side table with three M6 X 10mm bolts (silver).
- Page 30 Step 12 Attach the right side table assembly to the right side of the grill body. Insert four M6 X 10mm bolts (silver) into both right legs halfway. Place right side table assembly over bolts and slide toward front of grill, then tighten securely.
- Page 31 Grease Cup Grease Tray Step 14 Insert grease tray into tracks on backside of grill. Hang grease cup from brackets on bottom of grease tray. Step 15 Place the heat distribution plates Warming Rack on lower level of grill body assembly directly above burners.
- Page 32 ® Brinkmann 8401 (Assembled)
- Page 33 IMPORTANTES ADVERTENCIAS ES NUESTRO DESEO QUE ARME Y UTILICE SU PARRILLA EN LA FORMA MÁS SEGURA POSIBLE. EL PROPÓSITO DE ESTE SÍMBOLO DE ALERTA DE SEGURIDAD ES QUE USTED PRESTE ATENCIÓN A LOS POSIBLES PELIGROS CUANDO ARME ¡CUÁNDO VEA ESTE SÍMBOLO DE ALERTA DE SEGURIDAD ATENCIÓN A LA INFORMACIÓN A CONTINUACIÓN! LEA DETENIDAMENTE TODAS LAS ADVER TENCIAS DE SEGURIDAD E INSTRUCCIONES ANTES DE ARMAR Y USAR LA PARRILLA.
- Page 34 Indica una situación posiblemente peligrosa la cual, si no se evita, puede producir lesiones menores o moderadas. PARA CUBIERTAS, ACCESORIOS Y OTROS PRODUCTOS, FAVOR DE VISITARNOS POR LA RED PARA PARTES DE REEMPLAZO DE PARRILLA BAJO GARANTIA, FAVOR DE VISITARNOS POR LA ÍNDICE MUNDIAL EN: www.brinkmann.net RED MUNDIAL EN: www.grillpartsonline.com...
-
Page 35: Advertencias Generales
ADVERTENCIAS GENERALES • Nunca use gas natural en una unidad diseñada para gas de propano líquido. • Nunca use briquetas de carbón en una parrilla de gas. Los pedacitos de madera para dar sabor se deben colocar en una cajita de fumar de metal para contener la ceniza y para prevenir fuegos. •... -
Page 36: Instalación, Especificaciones Y Uso Seguro Del Cilindro De Propano Líquido
PARA USO EXTERIOR ÚNICAMENTE. NO opere la parrilla en áreas interiores o en un área cerrada • como un garaje, cobertizo o pasadizo. Use la parrilla AL AIRE LIBRE en un espacio bien ventilado alejado de viviendas u otros edificios para •... - Page 37 ESPECIFICACIONES DEL CILINDRO Cuando compre o cambie un cilindro para la parrilla de gas, debe estar construido y marcado de acuerdo con las especificaciones para cilindros de gas de propano líquido del Departamento de Transporte (DOT) de EE.UU. o la Norma Nacional de Canadá, CAN/CSA-B339: Cilindros, esferas y tubos para el transporte de artículos peligrosos;...
-
Page 38: Conexión Del Cilindro De Propano Líquido Y De La Manguera / Regulador A La Parrilla
LLENADO DEL CILINDRO DE GAS DE PROPANO LÍQUIDO: • Sólo los distribuidores de gas de propano líquido capacitados deben llenar o reparar su cilindro. • Los tanques nuevos deben ser purgados antes de llenarlos; dígale al distribuidor de gas si está usando un tanque nuevo. - Page 39 NO use ningún otro conjunto de regulador de presión/manguera que no sea el suministrado con la parrilla. El número de parte del conjunto de regulador de presión/manguera de repuesto debe ser Brinkmann Nº 155-2200-0 y puede obtenerse comunicándose con Brinkmann al 800-527-0717. •...
-
Page 40: Pruebas De Detección De Fugas
PRUEBAS DE DETECCIÓN DE FUGAS: Para impedir los peligros de incendio o explosión: • NO fume ni permita que haya fuentes de encendido en el área mientras realiza la prueba de detección de fugas. • Realice la prueba AL AIRE LIBRE únicamente, en un área bien ventilada. •... -
Page 41: Lista De Verificación Preliminar Al Encendido
6. Inspeccione cada uno de los elementos indicados (A-H) para ver si hay burbujas, lo cual indica una fuga. 7. Cierre el suministro de gas en la válvula del cilindro. 8. Gire las perillas de control para descargar la presión de gas en la manguera. 9. -
Page 42: Instrucciones De Encendido
Lea, entienda y siga todas las advertencias e instrucciones indicadas en este manual. NO pase por alto ninguna de las advertencias o instrucciones indicadas en las secciones anteriores de este manual. INSTRUCCIONES DE ENCENDIDO: Siga las instrucciones al pie de la letra. ABRA LA TAPA DE LA PARRILLA antes de tratar de encender una hornilla para que no se acumulen vapores dentro de la parrilla. - Page 43 Nota: Observe llame: Llama deberia estar azul/amarillo entre 1"–2" cuando esta en "HIGH" (llama fuerte) APAGADO DE LA PARRILLA: 1. Cierre la válvula del cilindro. 2. Gire todas las perillas de control de las hornillas a la posición "OFF" (apagado). Nota: Apague el cilindro de propano líquido primero para evitar que quede gas en el sistema bajo presión.
-
Page 44: Funcionamiento De La Parrilla Y Recomendaciones Útiles
OPERACIÓN DE LA PARRILLA: Nunca use carbón o fluido de encendedor dentro de la parrilla de gas. Lea y siga todas las advertencias e instrucciones indicadas en las secciones anteriores de este manual. PREPARACIÓN DE LA PARRILLA PARA USARLA POR PRIMERA VEZ: •... - Page 45 COCCIÓN ESTILO ROTISSERIE: • La parrilla viene preparada de la fábrica con agujeros de montaje para instalar un asador estilo rotisserie (vendido aparte). No use un asador estilo rotisserie que no haya sido fabricado especialmente para esta parrilla. • Lea y siga todas las instrucciones incluidas con el asador estilo rotisserie. Guarde las instrucciones para referencia futura.
-
Page 46: Cuidado Y Mantenimiento Apropiados
RECOMENDACIONES PARA COCINAR EN LA PARRILLA LIMPIEZA • Siempre lávese bien las manos con agua caliente y jabón antes de manipular alimentos y después de tocar carne, pollo o mariscos crudos. • Cuando utilice una fuente para llevar carne, pollo o mariscos crudos a la parrilla, asegúrese de lavar bien la fuente con agua caliente y jabón antes de colocar alimentos cocidos en ella, o utilice fuentes distintas para los alimentos crudos y cocidos. -
Page 47: Limpieza Y Mantenimiento
LIMPIEZA Y MANTENIMIENTO: • Mantenga el artefacto alejado de materiales combustibles, gasolina u otros vapores o líquidos inflamables. • Mantenga los orificios de ventilación del gabinete del cilindro sin residuos. • Observe las llamas de las hornillas para verificar que estén funcionando bien (consulte el dibujo en "Instalación/Mantenimiento de las Hornillas"... -
Page 48: Transporte Y Almacenaje
CONTINUACION DE INSTALACIÓN/MANTENIMIENTO DE LAS HORNILLAS Nota: Siga la sección “Verificación de Ausencia de Fugas” de este manual. Vuelva a encender las hornillas para verificar la operación apropiada) 12. Reinstale las placas de distribución del calor y las rejillas para cocinar. REJILLAS PARA COCINAR •... -
Page 49: Identificación Y Resolución De Problemas
ANTES DE GUARDAR LA PARRILLA: • Verifique que la válvula del cilindro está bien cerrada. • Limpie todas las superficies. • Aplique una capa ligera de aceite para cocinar a las hornillas para evitar la oxidación excesiva. • Si va a guardar la parrilla en un área interior, desconecte el tanque de propano líquido y déjelo AFUERA. -
Page 50: Preguntas Frecuentes
El número de modelo y número de serie de la parrilla y la información para contactarse con el Servicio de atención al cliente de Brinkmann se incluyen en una etiqueta plateada abajo del panal de control o en el costado de la caja de la misma, debajo del estante lateral y tambien atras del assador en el panal. - Page 51 "Conexión del cilindro de propano líquido y de la manguera / regulador a la parrilla. Se debe seguir este procedimiento cada vez que se conecte un nuevo tanque de gas de propano líquido a la parrilla. Si necesita ayuda, consulte el manual del propietario o llame al Servicio de atención del cliente de Brinkmann al 800-527-0717. PREGUNTAS FRECUENTES...
-
Page 52: Lista De Partes E Instrucciones De Armado
CONTENIDO DE LA BOLSA DE PARTES Verifique que tiene todos los artículos indicados en la LISTA DE PARTES y en el CONTENIDO DE LA BOLSA DE PARTES antes de comenzar con el proceso de instalación. LA BOLSA DE PARTES INCLUIRÁ LO SIGUIENTE: Cant. - Page 53 LEA DETENIDAMENTE TODAS LAS ADVERTENCIAS DE SEGURIDAD E INSTRUCCIONES ANTES DE ARMAR Y USAR LA PARRILLA RECOMENDAMOS QUE ESTA UNIDAD SEA ARMADA POR DOS PERSONAS Se necesitan las siguientes herramientas incluidas para armar esta Brinkmann Parrilla a Gas de 4 Quemadores de Acero Inoxidable: •...
- Page 54 PARA CUBIERTAS, ACCESORIOS Y OTROS PRODUCTOS, FAVOR DE VISITARNOS POR LA RED MUNDIAL EN: www.brinkmann.net PARA PARTES DE REEMPLAZO DE PARRILLA BAJO GARANTIA, FAVOR DE VISITARNOS POR LA RED MUNDIAL EN: www.grillpartsonline.com (Se requerirá el comprobante de compra.) Inspeccione el contenido de la caja para verificar que todas las partes estén incluidas e intactas.
- Page 55 Elija un lugar adecuado y despejado para armar la parrilla y pídale a un amigo que le ayude. Tienda cartón sobre el suelo para proteger el acabado de la parrilla y el área de armado. CUIDADO: Algunas partes pueden tener bordes afilados. Póngase guantes de protección si es necesario.
- Page 56 Paso 3 Conecte el panel frontal a las piernas utilizando cuatro pernos M6 X 10mm (plateados) y arandelas de estrella (plateadas). Después de conectar panel frontal fijo, asegure la vara de soporte para panel fija a la base del carro y panel frontal fijo utilizando dos pernos M6 X 10mm (plateados).
- Page 57 Ruedas Tapas de Bujes Pernos del Eje de las Ruedas Tapas de Bujes Pierna Arandela Paso 5 Instale las ruedas tal como se ilustra, pasando los pernos del eje de las ruedas a través de las ruedas, las arandelas y los agujeros del eje del panel lateral derecho.
- Page 58 Paso 7 Instale el soporte trasero para carro en el bastidor del carro con cuatro pernos M6 X 10mm (plateados) y arandelas de estrella (plateadas).
- Page 59 Nota: Cuando ejecute el Paso 8, Conjunto del Cuerpo de la Parrilla Paso 8 Con la ayuda de un amigo, coloque la caja de la parrilla sobre el bastidor del carro. La caja de la parrilla se apoyará sobre la base angular de los soportes verticales.
- Page 60 Paso 9 Instale el panel delantero de la mesa izquierdo en la mesa izquierdo con tres pernos M6 X 10mm (plateados). Paso 10 Instale el panel delantero de la mesa derecha en la mesa derecha con tres pernos M6 X 10mm (plateados) y arandelas de estrella (plateadas).
- Page 61 Paso 12 Instale la mesa lateral en el lado derecha del bastidor del carro. Inserte dos pernos M6 X 10mm (plateados) en piernas derechas la mitad. Coloque la mesa sobre los pernos y deslícelo hacia adelante de la parrilla, luego apriete bien. Conecte el panel delantero de la mesa lateral a la caja de la parrilla con un perno M6 X 10mm (plateado).
- Page 62 Paso 14 Inserte la bandeja para grasa por los vestigios localizados en la porcion trasera de la parrilla. Cuelgue la copa de grasa sobre los soportes al fondo de la bandeja de grasa. Paso 15 Coloque las placas de distribución de calor en el nivel inferior de la caja de la parrilla, directamente sobre las hornillas.
- Page 63 ® Brinkmann 8401 (Armada)
- Page 64 This warranty extends to the original purchaser only and is not transferable or assignable to subsequent purchasers. The Brinkmann Corporation requires reasonable proof of purchase. Therefore, we strongly recommend that you retain your sales receipt or invoice. To obtain ®...
