Regin Floorigo FL1TP Instruction

FL1TP
84 mm
30 mm
84 mm
59 mm
Fig 1
!
VIKTIGT: Läs denna instruktion
innan produkten monteras och
ansluts.
Belastning:
max 3 kW
Fig 2
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION

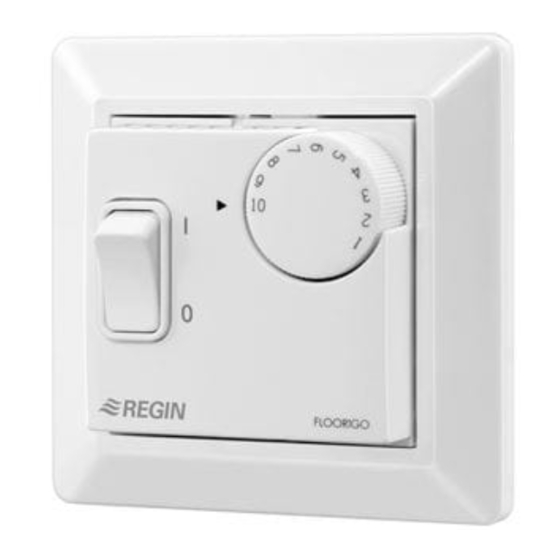

Elektronisk effektregulator för montering i
väggdosa
Floorigo FL1TP har steglös manuell utstyrning. Den behöver inte
någon givaranslutning. Regulatorn arbetar med tidsproportionell
styrning av det inbyggda reläet.
Floorigo FL1TP är försedd med en tvåpolig brytare.
Tekniska data
Matningsspänning 230 V AC ±10%, 50...60 Hz
Belastning Max 13 A, 3 kW, enfas (eller tvåfas 230 V)
Cykeltid 30 min
Börvärde 1...10 motsvarande 10...100% utstyrning
Skyddsklass IP20
Omgivningstemperatur 0...50°C
Inkoppling
Öppna kåpan genom att först dra av ratten, tryck därefter försiktigt in
de två fästklackarna (se fig 1) och dra samtidigt kåpan utåt. Ta bort
kåpa och väggram.
Koppla in matning och belastning enligt fig 2.
Matningsspänning
Plint 1: Nolla (L1 vid 2-fas 230 V).
Plint 2: Fas (L2 vid 2-fas 230 V).
Belastning
Plint 4 och 5.
Jordklämma
Plint 3: Jord. Är endast avsedd för vidarekoppling.
Installation
FL1TP är avsedd för montering i standardväggdosa med 60 mm
hålavstånd.
Placera FL1TP i väggdosan på så sätt att börvärdesratten hamnar i
det övre högra hörnet. Drag inte fästskruvarna så hårt att väggplat-
tan deformeras.
Montera väggramen, passa in kåpan och tryck till så att fästhakarna
snäpper in på plats. Kontrollera att kåpan sitter fast.
Vrid potentiometeraxeln så att urtaget i axeltoppen pekar mot inställ-
ningsindexet (triangeln med lysdioden i). Sätt på ratten så att index
pekar mitt emellan 5 och 6.
Teknisk hjälp
Hjälp och råd på telefon: 031-720 02 30.
INSTRUKTION
EMC emission och immunitet standard
Produkten uppfyller kraven för gällande Europeiska EMC
standard CENELEC EN 61000-6-1 och EN 61000-6-3 och är
CE-märkt.
LVD, lågspänningsdirektivet
Produkten uppfyller kraven för gällande Europeiska LVD stan-
dard IEC 60 730-2-9.
