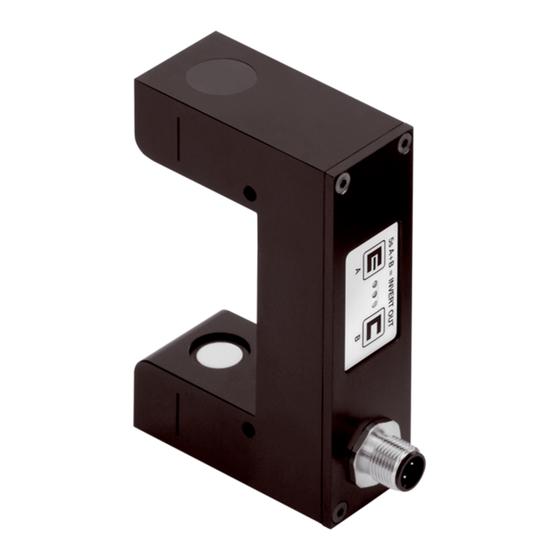

USGT 60/8 U-B4
Ultraschall-Gabelschranke
Ultrasonic fork light barrier
Fourche à ultrasons
di-soric GmbH & Co. KG
205002
Steinbeisstraße 6
DE-73660 Urbach
Germany
Tel: +49 (0) 7181/9879-0
info@di-soric.de ∙ www.di-soric.com
Stand 19.09.20, Änderungen vorbehalten
As of 09/19/20, subject to change
État 19.09.20, sous réserve de modifications
1) LED / LED / LED

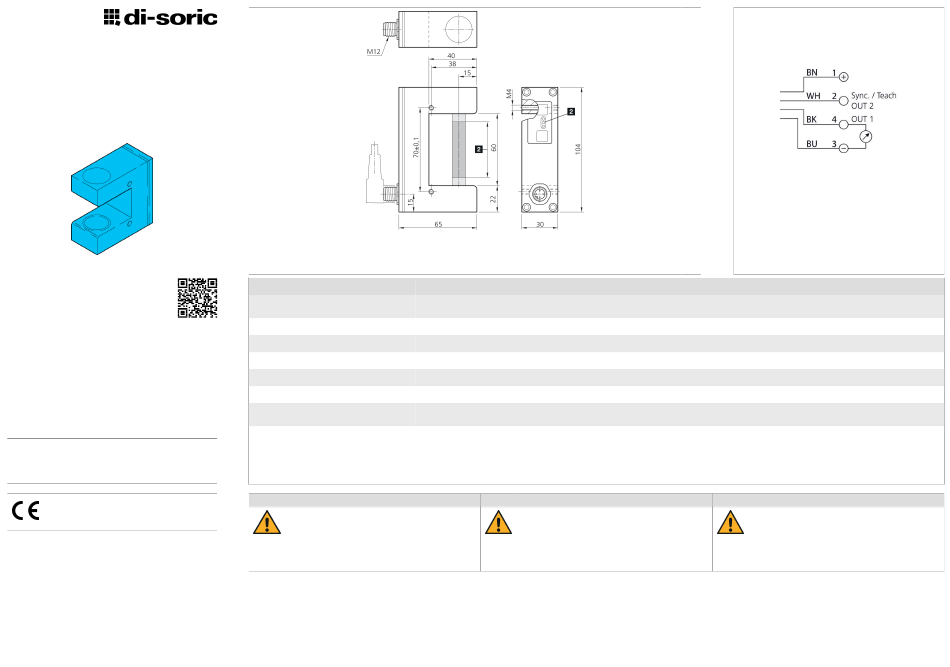

Technische Daten Technical data
Funktionsprinzip Operating principle
Gabelweite Fork opening
Messbereich Measuring range
Reproduzierbarkeit Reproducibility
Betriebsspannung Service voltage
Analogausgang Spannung Analog output voltage
Umgebungstemperatur Betrieb Ambient temperature during operation
Schutzart Protection type
Sicherheitshinweise
Allgemeiner Sicherheitshinweis
WARNUNG! Kein Sicherheitsbauteil gemäß 2006/42/
EG und EN 61496-1 /-2! Darf nicht zum Personen-
schutz eingesetzt werden! Nichtbeachtung kann zu
Tod oder schwersten Verletzungen führen! Nur bestim-
mungsgemäß verwenden!
2) Höhenschlag +/- 0.1 mm innerhalb 46 mm / Radial run-out +/-
0.1 mm within 46 mm / Tolérance d'excentricité radiale +/- 0.1
mm sur 46 mm
Caractéristiques techniques
Principe de fonctionnement
Largeur de fourche
Plage de mesure
Reproductibilité
Tension de service
Sortie analogique tension
Température ambiante de fonctionne-
ment
Indice de protection
Safety instructions
General safety notice
WARNING! Not a safety component pursuant to
2006/42/EG and EN 61496-1/-2! May not be used for
personal protection! Non-compliance can lead to death
or serious injuries! Only use as directed!
BK : schwarz / black / noir BU : blau / blue / bleu
mm BN : braun / brown / marron WH : weiß / white / blanc
+20°C, 24 V DC
Ultraschall-Einwegschranke / Ultrasonic through-
beam sensor / Détecteur par barrage à ultrasons
60 mm
8 mm
0,1 mm
8 ... 30 V DC
10 ... 0 V
0 ... +60 °C
IP 67
Consignes de sécurité
Consigne de sécurité générale
AVERTISSEMENT ! Ce produit n'est pas un composant
de sécurité au sens des règlementations 2006/42/CE
et NF EN 61496-1/-2 ! Ne pas l'utiliser pour la protec-
tion des personnes ! Le non-respect de cette consigne
peut entraîner la mort ou des blessures graves ! N'utili-
ser le produit que selon son utilisation conforme !
