Di-soric LAT 51 M 500 UG3-B5 Quick Start Manual

LAT 51 M 500 UG3-B5
Laser-Abstandssensor
Laser distance sensors
Détecteur de distance à laser
di-soric GmbH & Co. KG
206872
Steinbeisstraße 6
DE-73660 Urbach
Germany
Tel: +49 (0) 7181/9879-0
info@di-soric.com ∙ www.di-soric.com
Stand 04.08.22, Änderungen vorbehalten
As of 08/04/22, subject to change
État 04.08.22, sous réserve de modifications

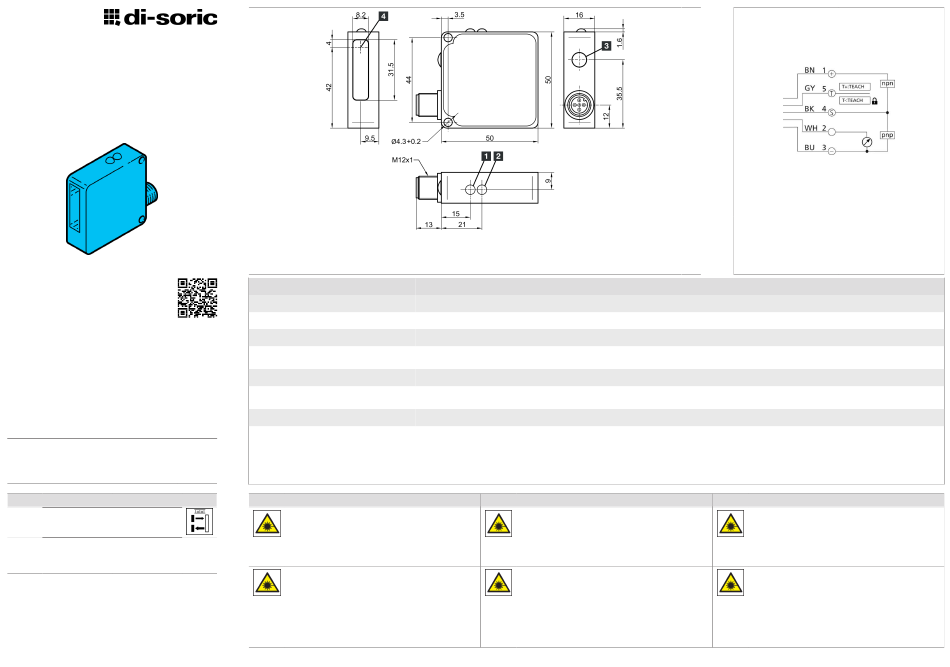

Funktion / Function / Fonction
1) LED STATUS / LED STATUS / LED STATUT
2) LED AUSGANG / LED OUTPUT / LED SORTIE
Technische Daten Technical data
Laserklasse Laser class
Erfassungsbereich Detection range
Betriebsspannung Service voltage
Schaltausgang Switching output
Analogausgang Spannung Analog output voltage
Umgebungstemperatur Betrieb Ambient temperature during operation
Schutzart Protection type
Sicherheitshinweise
Laserklasse 1 Produkt
IEC 60825-1:2007
Entspricht 21 CFR, Part 1040.10
mit Ausnahme der Abweichungen gemäß Laser Notice
No. 50, Juni 2007
Laserklasse 1
Sicherheitshinweis
Nicht bestimmungsgemäßer Gebrauch kann zur Aus-
setzung schädlicher Laserstrahlung führen. Unfallver-
hütungsvorschriften und Laserklasse beachten. Diese
Geräte sind nicht zulässig für Sicherheitsanwendungen,
insbesondere bei denen die Sicherheit von Personen
von der Gerätefunktion abhängig ist. Der Einsatz der
Geräte muss durch Fachpersonal erfolgen.
3) Taste TEACH / TEACH key / Touche APPRENTISSAGE
4) Austritt Laserstrahl / Laser beam exit / Sortie faisceau laser
Caractéristiques techniques
Classe de laser
Zone de détection
Tension de service
Sortie de commutation
Sortie analogique tension
Température ambiante de fonctionne-
ment
Indice de protection
Safety instructions
Laserklasse 1 Produkt
IEC 60825-1:2007
Is equivalent to 21 CFR, Part 1040.10
With exception of modification according to Laser Noti-
ce No. 50, June 2007
Class 1 Laser
Safety instructions
Inproper use may result in hazardous radiation expo-
sure. Pay attention to accident prevention rules and la-
ser class. The instruments are not to be used for safe-
ty applications, in particular applications in which safety
of persons depends on proper operation of the instru-
ments. These instruments shall exclusively be used by
qualified personnel.
BK : schwarz / black / noir
BN : braun / brown / marron GY : grau / grey / gris
mm BU : blau / blue / bleu WH : weiß / white / blanc
+20°C, 24 V DC
1 (IEC 60825-1)
50 ... 500 mm
18 ... 30 V DC
Gegentakt, 150 mA, NO/NC / Push-pull, 150 mA, NO/
NC / Push-pull, 150 mA, NO/NC
0 ... 10 V
0 ... +50 °C
IP 67
Consignes de sécurité
Laserklasse 1 Produkt
IEC 60825-1:2007
Conforme à la réglementation 21 CFR, Part 1040.10
À l'exception des modifications de la notice Laser No.
50, Juin 2007
Classe laser 1
Instructions de sécurité
Une utilisation inadaptée peut engendrer une exposition
dangereuse aux radiations. Respecter les instructions
de sécurité et les classes des lasers. La mise en œuvre
de ces appareils doit être effectuée par du personnel
qualifié. Ils ne doivent pas être utilisées pour des app-
lications dans lesquelles la sécurité des personnes dé-
pend du bon fonctionnement du matériel.
