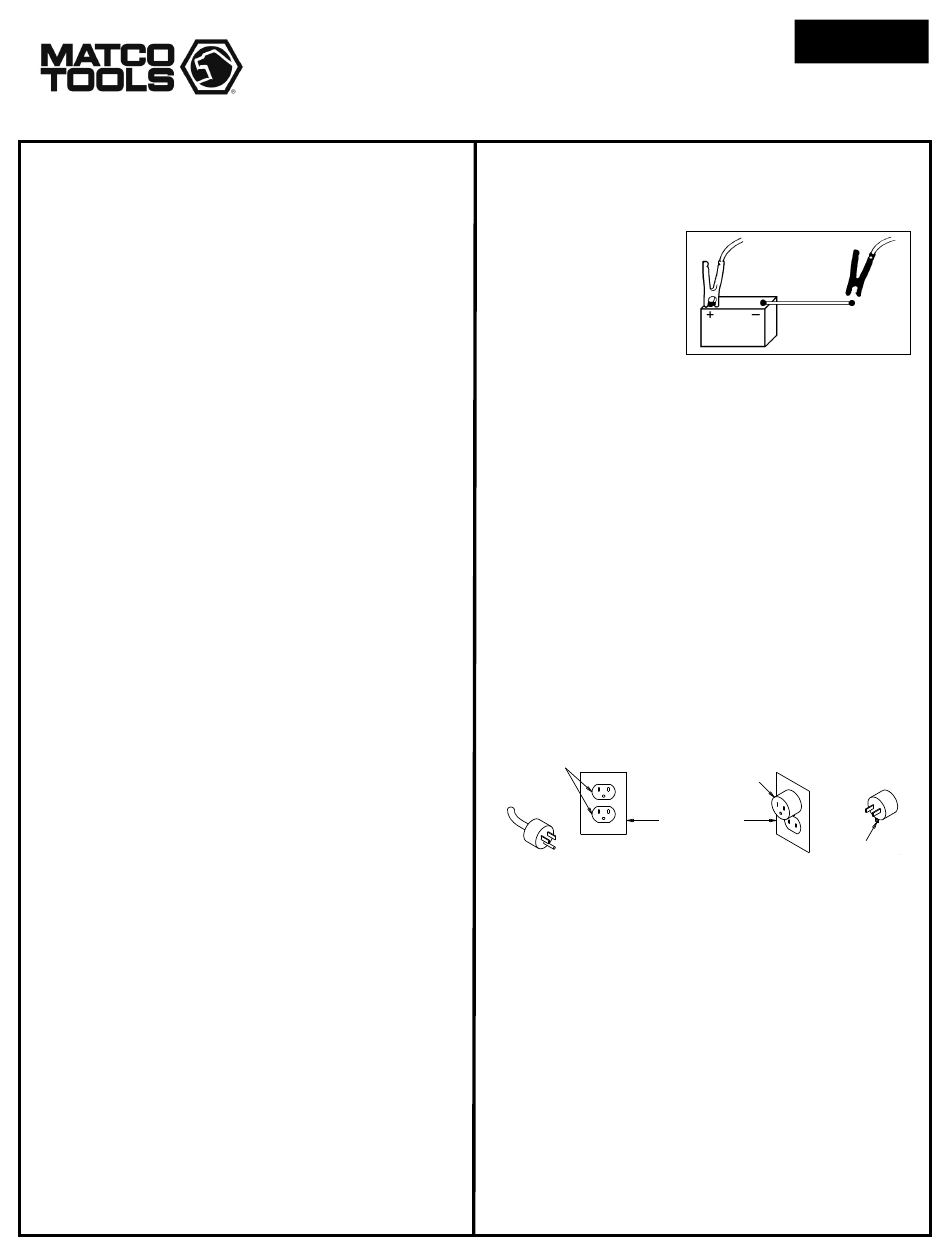

EMPLACEMENT DU CHARGEUR

14.
a. Installer le chargeur aussi loin de la batterie que les câbles cc. le
permettent.
b. Ne jamais placer le chargeur directement au-dessus d'une batterie
pendant la charge; les gaz s'échappant de la batterie peuvent corro-
der et endommager le chargeur.
c. Ne jamais laisser l'acide de la batterie s'égoutter sur le chargeur
pendant la lecture de densité ou le remplissage de la batterie.
d. Ne pas utiliser le chargeur dans une endroit fermé ou mal ventilé en
aucune circonstance.
e. Ne pas placer la batterie sur le chargeur.
PRÉCAUTIONS RELATIVES AUX CONNEXIONS c.c.
15.
a. Brancher et débrancher les pinces de sortie c.c. seulement après
avoir mis tous les interrupteur du chargeur à la position d'arrêt et
débranché le cordon d'alimentation c.a. de la prise de courant. Ne
jamais les pinces se toucher.
b. Brancher les pinces aux bornes de la batterie puis faire pivoter ou
basculer la pince d'avant en arrière plusieurs fois pour obtenir une
bon contact afin d'empêcher les pinces de plisser de même que
pour réduire le risque d'étincelles.
RESPECTER LES ÉTAPES SUIVANTES LORSQUE
16.
LA BATTERIE SE TROUVE À L'INTÉRIEUR DU VÉ-
HICULE. UNE ÉTINCELLE À PROXIMITÉ DE LA
BATTERIE PEUT LA FAIRE EXPLOSER. POUR RÉ-
DUIRE LE RISQUE D'ÉTINCELLES PRÈS DE LA
BATTERIE, IL FAUT :
a. Positionner les cordons c.c. et c.a. de façon à réduire les risques de
dommages pouvant être causés par le capot, les portières, ou des
pièces mobiles du moteur.
b. Se tenir à distance des pales de ventilateur, courroies, poulies et
autres pièces pouvant causer des blessures corporelles.
c. Vérifier la polarité des bornes de la batterie. En général, la borne
positive (POS, P, +) a un diamètre plus grand que celui de la borne
négative (NEG, N, -).
d. Déterminer quelle borne est mise à la masse (reliée au châssis). Si
la borne négative est mise à la masse au châssis (comme dans la
plupart des véhicules) voir l'article (e). Si la borne positive est mise à
la masse au châssis, voir l'article (f).
e. Pour un véhicule avec masse au négatif, brancher la pince positive
(ROUGE) du chargeur de batterie à la borne positive (POS, P,+) non
mise à la masse de la batterie. Brancher la pince négative (NOIR)
au châssis du véhicule ou au bloc moteur à distance de la batterie.
Ne jamais brancher la pince au carburateur, aux conduites d'es-
sence, ou aux pièces du châssis faites de tôle mince. Brancher à une
pièce métallique épaisse du châssis ou au bloc moteur.
f. Pour un véhicule avec masse au positif, brancher la pince négative
(NOIR) du chargeur de batterie à la borne négative (NEG, N, -) non
mise à la masse, de la batterie. Brancher la pince positive (ROUGE)
au châssis du véhicule ou au bloc moteur à distance de la batterie.
Ne jamais brancher la pince au carburateur, aux conduites d'es-
sence, ou aux pièces du châssis faites de tôle mince. Brancher à une
pièce métallique épaisse du châssis ou au bloc moteur.
g. Pour débrancher le chargeur, mettre les interrupteurs sur "O" (off),
débrancher le cordon d'alimentation c.a., débrancher la pince du
châssis du véhicule, puis débrancher la pince de la borne de la batte-
rie, dans cet ordre.
h. Pour toute information relative au temps de charge, voir les instruc-
tions d'utilisations.
RESPECTER LES ÉTAPES SUIVANTES LORSQUE
17.
LA BATTERIE SE TROUVE À L'EXTÉRIEUR DU VÉ-
HICULE. UNE ÉTINCELLE À PROXIMITÉ DE LA
BATTERIE PEUT LA FAIRE EXPLOSER. POUR RÉ-
DUIRE LE RISQUE D'ÉTINCELLES PRÈS DE LA
BATTERIE, IL FAUT:
a. Vérifier la polarité des bornes de la batterie. En général, la borne
positive (POS, P, +) a un diamètre plus grand que celui de la borne
négative (NEG, N, -).
b. Relier à la borne négative (NEG, N, -) de la batterie un câble pour
batterie isolé de calibre 6 (AWG) d'au moins 24 pouces de long.
027-1057 Rev. 20190312
CHARGEUR DE BATTERIE
6 VOLTS 70 AMPÉRES/12 VOLTS 60 AMPÉRES
c. Brancher la pince positive (ROUGE) du chargeur à la borne positive
(POS, P, +) de la batterie.
d. Se tenir à distance de la batterie et dégager l'extrémité du câble puis
brancher la pince négative (NOIR) du chargeur à l'extrémité du
câble.
e. Ne pas faire face à la batte-
rie pour effectuer le dernier
branchement.
f. Pour débrancher le char-
geur, suivre en sens inverse
les étapes relatives au bran-
chement et débrancher la
première connexion tout en
se tenant aussi loin que
possible de la batterie.
g. Les batteries pour bateaux doivent être démontées et chargées à
terre. La charge à bord d'un bateau exige un instrument mis au point
spécialement pour applications maritimes.
NOTA: NE PAS UTILISER COMME CHARGEUR POUR APPLICA-
TIONS MARITIMES
INSTRUCTIONS DE MISE À LA TERRE ET DE CON-
18.
NEXION DU CORDON C.A.
Le chargeur doit être mis à la masse afin de réduire le risque d'élec-
trocution. Le chargeur est muni d'un cordon électrique pourvu d'un
conducteur de mise à la terre de l'équipement et d'une fiche avec la
terre. La fiche doit être branchée dans une prise adéquatement
installée et mise à la terre conformément aux règlements et codes en
vigueur.
DANGER:
Ne jamais modifier le cordon d'alimentation c.a. ni la
fiche fournis pour les adapter à la prise; faire installer une prise adé-
quate par un électricien qualifié. Une connexion inadéquate peut
être cause d'électrocution. Le chargeur doit être utilisé sur un circuit
d'une valeur nominale de 120 volts et possède une fiche avec la terre
similaire à celle de la FIGURE A. Un adaptateur temporaire, simi-
laire à celui de la FIGURE C, peut être utilisé pour brancher cette
fiche à une prise bipolaire, tel que montré à la FIGURE B, jusqu'à ce
qu'une prise avec terre adéquate soit installée par une électricien
qualifié.
Prise avec
terre
(A)
DANGER:
Avant d'utiliser un adaptateur, tel qu'illustré, s'assurer
que la vis centrale de la plaque-couvercle de la prise est mise à la
terre. L'oreille rigide verte de la patte faisant saillie de l'adaptateur
doit être branchée à une prise de courant mise à la terre adéquate-
ment - s'assurer que l'oreille est mise à la masse. Si nécessaire,
remplacer la vis originale de la plaque-couvercle de la prise par une
vis plus longue qui saura bien retenir la patte de l'adaptateur à la
plaque-couvercle et assurer la connexion de terre à la prise avec
terre.
REMARQUE: L'UTILISATION D'UN ADAPTATEUR EST INTER-
DITE AU CANADA. SI UNE PRISE DE COURANT AVEC MISE À
LA TERRE N'EST PAS DISPONIBLE EN FAIRE INSTALLER UNE
PAR UN ÉLECTRICIEN QUALIFIÉ AVANT D'UTILISER CET APPA-
REIL.
PÉRIODE DE CHARGE
19.
a. Utiliser un voltmètre ou un densimètre à compensation thermique
pour déterminer l'état de charge de la batterie. Ne pas charger une
batterie déjà chargée à plus de 75% ou défectueuse. Voir le tableau
ÉTAT DE LA CHARGE.
10
BWC230
Méthods de mise à la terre
Adaptateur
Plaquecouvercle
de la boite de
prise de courant
(B)
Dispositif de mise
avec terre
a la terre
Adaptateur
(C)
