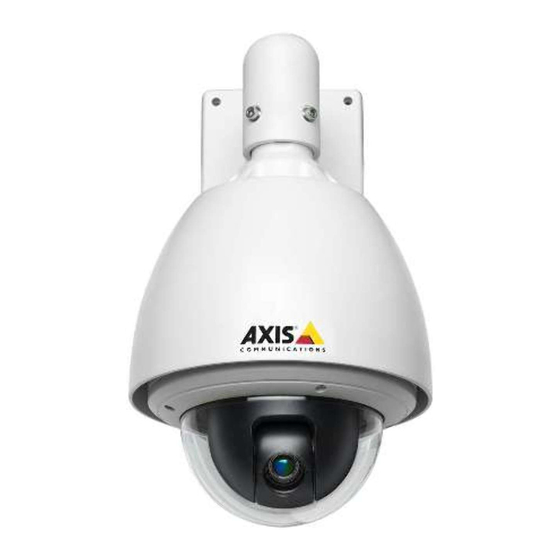

AXIS 215 PTZ Installation Guide This installation guide provides instructions for installing the AXIS 215 PTZ Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup Installation steps 1.
Page 4 AXIS 215 PTZ Installation Guide Hardware overview Surface mounted unit Drop ceiling mounted unit...
Page 5
The front position The AXIS 215 PTZ can pan (swivel) ±180° from position 0°, i.e. the metal tab to the left of the connectors, as illustrated above. This position can be thought of as the “front” of the camera, and is the point to which the camera will return whenever it is (re)started.
See the table on page 17 for further details. • The dome cover can be fitted with the clear or the smoked plastic glass. See Replacing the dome glass, on page 9. AXIS 215 PTZ Installation Guide Cable inlet M4x10 resitorx screw 4.2x38mm...
Page 7
AXIS 215 PTZ Installation Guide Drop ceiling mounting 1. If possible, remove the ceiling tile in which the drop ceiling mount is to be fitted. 2. Use the supplied template to mark the position for the hole in the ceiling tile. Remove the protective paper, fix to ceiling tile and cut around the template.
Page 8
Check that none of the cabling is trapped by the brackets. Note: When power is applied, check that the indicator LEDs indicate the correct conditions. See the table on page 17 for further details. AXIS 215 PTZ Installation Guide Align slots with screws Safety wire...
Page 9
AXIS 215 PTZ Installation Guide 13. Using the supplied screwdriver, attach the smaller dome cover, using the 2 M4x10 resitorx screws. M4x10 resitorx screw Replacing the dome glass The dome cover can be fitted with the clear or the smoked plastic glass. To switch covers, use a torx T6 screwdriver to remove the 4 fastening screws on the inside of the dome, as shown here.
Page 10
• If assigning the IP address fails, check that there is no firewall blocking the operation. • For other methods of assigning or discovering the IP address of the AXIS 215 PTZ, e.g. in other operating systems, see page 15.
Page 11
Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 215 PTZ. Automatic discovery 1. Check that the AXIS 215 PTZ is connected to the network and that power has been applied. 2. Start AXIS IP Utility.
Page 12
IP addresses. Assign an IP address in a single device 1. Select AXIS 215 PTZ in AXIS Camera Management and click the Assign IP button. 2. Select Assign the following IP address and enter the IP address, the subnet mask and default router the device will use.
Note: The default administrator user name root cannot be deleted. 3. Enter the password as set above, and click OK. If the password is lost, the AXIS 215 PTZ must be reset to the factory default settings. See page 18.
Page 14
AXIS 215 PTZ Installation Guide Accessing the AXIS 215 PTZ from the Internet Once installed, your AXIS 215 PTZ is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.
1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the AXIS 215 PTZ label. 3. Open a command prompt on your computer and enter the following commands: Windows syntax arp -s <IP Address>...
±5%, Notes Ground Can be used to power auxiliary equipment. Note that the AXIS 215 PTZ itself cannot be powered via the I/O terminal connector. Connect to GND to activate, or leave float- ing (or unconnected) to deactivate. Uses an open-collector NPN transistor with the emitter connected to the GND pin.
AXIS 215 PTZ Installation Guide Connection diagram AXIS 215 PTZ max. 100mA LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.
For more information, please see the online help or the user’s manual. Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...
Page 19
AXIS 215 PTZ Guide d'installation Ce guide d'installation vous explique comment installer la caméra réseau AXIS 215 PTZ sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur www.axis.com/techsup.
Page 20
Page 20 AXIS 215 PTZ Guide d’installation Présentation du matériel Dispositif de montage en saillie Dispositif de montage sur faux-plafond...
Page 21
Position avant L'AXIS 215 PTZ peut pivoter à ±180° à partir de la position 0°, c'est-à-dire à partir de la languette en métal, comme indiqué dans l'illustration ci-dessus. Cette position peut être considérée comme la face «...
Page 22
• Le capot du dôme peut être monté avec la vitre en plastique fumé ou transparent. Reportez-vous à la Remplacement de la vitre du dôme, à la page 25. AXIS 215 PTZ Guide d’installation Entrée de câbles Vis M4x10 Resitorx...
Page 23
AXIS 215 PTZ Guide d’installation Montage sur un faux-plafond 1. Si possible, retirez la dalle de plafond à laquelle le support pour faux-plafond doit être fixé. 2. Utilisez le gabarit fourni pour marquer la position du trou sur la dalle de plafond. Retirez la protection, fixez le gabarit à...
Page 24
Vérifiez que les supports ne bloquent aucun câble. Remarque: Lorsque l'appareil est sous tension, vérifiez que les témoins DEL indiquent les conditions correctes. Pour plus d'informations, consultez le tableau à la page 34. AXIS 215 PTZ Guide d’installation Alignez les emplacements par rapport aux vis Fil de sécurité...
Page 25
AXIS 215 PTZ Guide d’installation Page 25 13. À l'aide du tournevis fourni et des 2 vis M4x10 Resitorx, fixez le petit capot de dôme. Vis M4x10 Resitorx Remplacement de la vitre du dôme Le capot du dôme peut être monté avec la vitre en plastique fumé...
Page 26
• En cas d'échec de l'attribution de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération. • Pour connaître les autres méthodes d'affectation ou de repérage de l'adresse IP de la caméra AXIS 215 PTZ, par exemple sur d'autres systèmes d'exploitation, reportez-vous à la page 31.
Page 27
Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra AXIS 215 PTZ. Détection automatique 1. Vérifiez que la caméra AXIS 215 PTZ est connectée au réseau et que l'alimentation est activée. 2. Démarrez AXIS IP Utility.
Page 28
Détection automatique 1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée. 2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône de l'AXIS 215 PTZ lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la page d'accueil.
Page 29
Internet Explorer. Pour ce faire, vous devrez être connecté à votre ordinateur avec les droits d'administrateur. La page Live View (Vidéo en direct) de la caméra AXIS 215 PTZ s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins.
Page 30
AXIS 215 PTZ Guide d’installation Accès à la caméra AXIS 215 PTZ depuis Internet Une fois installée, votre caméra AXIS 215 PTZ est accessible depuis votre réseau local (LAN). Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique.
Page 31
1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 215 PTZ. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes: Syntaxe pour Windows arp -s <adresse IP>...
Page 32
DELs. Les dispositifs connectés peuvent être activés à l'aide d’AXIS VAPIX API, des bou- tons de sortie sur la page Live View (Vidéo en direct) ou à l'aide d'un type d'événement. La sortie est considérée comme étant active (Event Configuration (Configuration d'événement) >...
AXIS 215 PTZ Guide d’installation Fonction Numéro de broche Alimentation auxiliaire 3.3V CC Entrée numérique Sortie tran- sistor Diagramme de connexion AXIS 215 PTZ 3.3V max. 50mA Remarques Terre. Cette broche peut également servir à alimenter le matériel auxiliaire. Connectez-la au GND pour l'activer ou laissez-la flotter (ou décon-...
Page 34
4. Lorsque le témoin DEL d'état émet une lumière verte (ce qui peut prendre 1 minute), les paramètres par défaut de la caméra ont été rétablis. 5. Réinstallez la caméra AXIS 215 PTZ à l'aide de l'une des méthodes décrites dans ce document.
Page 35
AXIS 215 PTZ Installationsanleitung In dieser Anleitung wird die Installation der AXIS 215 PTZ-Netzwerkkamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.
Page 36
Seite 36 AXIS 215 PTZ Installationsanleitung Hardwareübersicht Direkte Deckenbefestigung Befestigung an Unterhangdecke...
Page 37
Kameragehäuse mit der mitgelieferten Halterung eingepasst wird. Die Ausgangsposition Die AXIS 215 PTZ kann aus der Ausgangsposition 0° (am Metallstreifen links von den Anschlüssen, siehe Abbildung) um ±180° geschwenkt werden. Diese Position kann als "Vorderseite" der Kamera angesehen werden. Nach einem Neustart schwenkt die Kamera stets in diese Position zurück.
Page 38
• Nachdem Sie die Stromversorgung angeschlossen haben, überprüfen Sie, ob die LED-Anzeigen den Betriebszustand korrekt wiedergeben. Weitere Informationen finden Sie in der Tabelle auf Seite 50. • Die Kuppelhaube kann mit der Klarsicht- oder der Rauchglas-Kunststoffabdeckung verkleidet werden. (siehe Kuppelabdeckung wechseln, auf seite 41). AXIS 215 PTZ Installationsanleitung Kabelöffnung M4x10 Resitorx-Schraube 4,2×38 mm...
Page 39
AXIS 215 PTZ Installationsanleitung Befestigung an einer Unterhangdecke 1. Entfernen Sie wenn möglich die Deckenplatte, an der die Unterhangdeckenhalterung befestigt werden soll. 2. Markieren Sie mit Hilfe der mitgelieferten Schablone die Position für die Öffnung in der Deckenplatte. Entfernen Sie das Schutzpapier der Schablone, und bringen Sie sie an der Deckenplatte an.
Page 40
Halterungen eingeklemmt ist. Hinweis: Nachdem Sie die Stromversorgung angeschlossen haben, überprüfen Sie, ob die LED-Anzeigen den Betriebszustand korrekt wiedergeben. Weitere Informa- tionen finden Sie in der Tabelle auf Seite 50. AXIS 215 PTZ Installationsanleitung Aussparungen und Schrauben ausrichten Sicherungskabel...
Page 41
AXIS 215 PTZ Installationsanleitung 13. Befestigen Sie die kleinere Kuppelhaube mit den mitgelieferten M4x10 Resitorx- Schrauben und dem im Lieferumfang enthaltenen Schraubendreher. M4x10 Resitorx-Schraube Kuppelabdeckung wechseln Die Kuppelhaube kann mit der Klarsicht- oder der Rauchglas-Kunststoffabdeckung verkleidet werden. Verwenden Sie zum Wechseln der...
Page 42
• Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS 215 PTZ (z. B. in anderen Betriebssystemen) finden Sie auf Seite 47.
Page 43
Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 215 PTZ und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen.
Page 44
1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung ange- schlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 215 PTZ, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 45.
Kennwort vergessen haben, muss die AXIS 215 PTZ auf die Werkseinstellungen zurückgesetzt werden. (Siehe Seite 50) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
Page 46
AXIS 215 PTZ Installationsanleitung Über das Internet auf die AXIS 215 PTZ zugreifen Sobald die AXIS 215 PTZ installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports...
Page 47
1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 215 PTZ. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein: Syntax unter Windows: arp -s <IP-Adresse>...
• 1 Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Startseite der Kamera oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Event Configura- tion >...
Page 49
50mA Hinweise Dieser Kontakt kann für die Stromversor- gung von Zusatzgeräten verwendet wer- den. Beachten Sie, dass die AXIS 215 PTZ selbst nicht über die E/A Kontakte mit Strom versorgt werden kann. Zum Aktivieren mit dem Massekontakt verbinden; zum Deaktivieren nicht tren- nen.
4. Sobald die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt. 5. Installieren Sie die AXIS 215 PTZ erneut. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an.
Guida all'installazione Nel presente documento vengono fornite le istruzioni per installare la Videocamera di rete AXIS 215 PTZ nella propria rete. Per tutti gli altri aspetti sull'utilizzo del prodotto, vedere il manuale dell'utente disponibile sul CD incluso nella confezione oppure all'indirizzo www.axis.com/techsup...
Page 52
Pagina 52 Guida all’installazione di AXIS 215 PTZ Panoramica dell'hardware Unità montata su una superficie Unità montata a controsoffitto...
Page 53
Posizione frontale Il dispositivo AXIS 215 PTZ è dotato della funzionalità di rotazione panoramica a ±180° dalla posizione di partenza a 0°, ad esempio la linguetta di metallo a sinistra del connettore, come mostrato dalla figura sopra riportata.
Page 54
Per ulteriori dettagli, vedere la tabella a pagina 66. • Per la cupola è possibile scegliere una copertura di plastica trasparente o fumé. Vedere Sostituzione della cupola, a pagina 57. Guida all’installazione di AXIS 215 PTZ Ingresso cavi Vite resitorx M4x10...
Page 55
Guida all’installazione di AXIS 215 PTZ Montaggio a controsoffitto 1. Se possibile, rimuovere la parte di controsoffitto in cui deve essere installato il supporto per il montaggio a controsoffitto. 2. Utilizzare la sagoma fornita per contrassegnare la posizione del foro nel controsoffitto.
Page 56
Verificare che nessuno dei cavi rimanga bloccato nelle staffe. Nota: quando viene fornita l'alimentazione, verificare che i LED indichino le condizioni di fun- zionamento corrette. Per ulteriori dettagli, vedere la tabella a pagina 66. Guida all’installazione di AXIS 215 PTZ Allineare i vani con le viti...
Page 57
Guida all’installazione di AXIS 215 PTZ Pagina 57 13. Utilizzare il cacciavite fornito per montare il coperchio più piccolo della cupola con le 2 viti M4x10 resitorx. Vite resitorx M4x10 Sostituzione della cupola Per la cupola è possibile scegliere una copertura di plastica trasparente o fumé.
Page 58
• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l’operazione. • Per altri metodi di assegnazione o di rilevazione dell’indirizzo IP per il dispositivo AXIS 215 PTZ, ad esempio in altri sistemi operativi, vedere pagina 63.
Page 59
Si tenga presente che il dispositivo AXIS 215 PTZ deve essere installato sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility. Rilevamento automatico 1. Verificare che il dispositivo AXIS 215 PTZ sia collegato alla rete e alimentato corretta- mente. 2. Avviare AXIS IP Utility.
Page 60
Pagina 60 AXIS Camera Management: più videocamere/grandi installazioni È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più dispositivi Axis, mostrare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP. Rilevamento automatico 1.
Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore. Viene visualizzata la pagina Live View di AXIS 215 PTZ con i collegamenti agli strumenti di configurazione che consentono di personalizzare la videocamera.
Page 62
Guida all’installazione di AXIS 215 PTZ Accesso a AXIS 215 PTZ da Internet Una volta installata, la videocamera AXIS 215 PTZ è accessibile dalla rete LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica.
Page 63
1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull'etichetta di AXIS 215 PTZ. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
Quando viene ricevuto il segnale lo stato cambia e l’ingresso diventa attivo (visualizzato in Configurazi- one evento > Stato porta). • Alimentazione ausiliaria e presa di terra Guida all’installazione di AXIS 215 PTZ ± Pin 1 Pin 3 Pin 2...
Page 65
Guida all’installazione di AXIS 215 PTZ Funzione Numero pin Alimentazione ausiliaria 3.3V CC Ingresso digitale Uscita transistor Schema delle connessioni AXIS 215 PTZ 3.3V max. 50mA Note Specifiche Terra Il pin può essere utilizzato Corrente massima: 50 mA. anche per alimentare una per- iferica ausiliaria.
è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera. 5. Reinstallare AXIS 215 PTZ utilizzando uno dei metodi descritti nel presente documento. È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente.
Page 67
Esta guía de instalación incluye las instrucciones necesarias para instalar la Cámara de red PTZ AXIS 215 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página www.axis.com/techsup.
Page 68
Página 68 AXIS 215 PTZ Guia de instalación Presentación del hardware Unidad montada en superficie Unidad montada en falso techo...
Page 69
Posición frontal La AXIS 215 PTZ puede recorrer (girar) ±180° desde la posición 0°, esto es, la pestaña metálica situada a la izquierda de los conectores, como se muestra en la ilustración anterior. Esta posición puede considerarse la posición “frontal” de la cámara, y es el punto al que la cámara vuelve cada vez que se (re)inicia.
Page 70
Para obtener información más detallada, consulte la tabla de la página 81. • La carcasa de la burbuja puede montarse con cristal de plástico transparente o ahumado. Consulte la sección Colocación del cristal de la burbuja, de la página 73. AXIS 215 PTZ Guia de instalación Entrada de cable Tornillo M4x10...
AXIS 215 PTZ Guia de instalación Montaje en falso techo 1. Si es posible, retire la losa del techo en la que va a situarse el soporte para falso techo. 2. Utilice la plantilla suministrada para marcar la posición del orificio en la losa del techo.
Page 72
Nota: Cuando haya alimentación eléctrica, compruebe que los LED indicadores anuncian las condiciones adecuadas. Para obtener información más detallada, consulte la tabla de la página 81. AXIS 215 PTZ Guia de instalación Alinee las ranuras con los tornillos Cable de...
Page 73
AXIS 215 PTZ Guia de instalación 13. Utilizando el destornillador suministrado, monte la carcasa de la burbuja más pequeña con los dos tornillos M4x10 Resitorx. Tornillo M4x10 Resitorx Colocación del cristal de la burbuja La carcasa de la burbuja puede montarse con cristal de plástico transparente o ahumado.
Page 74
• Si no puede asignar la dirección IP, compruebe que no haya ningún firewall que bloquee la operación. • Consulte la página 79 para conocer otros métodos para asignar o detectar la dirección IP de la AXIS 215 PTZ, por ejemplo, en otros sistemas operativos.
Page 75
(subred física) que la AXIS 215 PTZ. Detección automática 1. Compruebe que la AXIS 215 PTZ está conectada a la red y que recibe alimentación. 2. Inicie AXIS IP Utility. 3. Cuando la cámara aparezca en la ventana, haga doble click en ella para abrir su página de inicio.
Page 76
1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 215 PTZ en la ventana, haga doble click en el icono para abrir la página de inicio.
Page 77
AXIS 215 PTZ a los valores iniciales. Consulte la página 82. 4. En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.
Page 78
Acceso a la AXIS 215 PTZ desde Internet Una vez instalada, puede acceder a la AXIS 215 PTZ desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.
Page 79
1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 215 PTZ. 3. Abra una línea de comando en su equipo y escriba los comandos siguientes: Sintaxis en Windows: arp -s <Dirección IP>...
Page 80
(GND). Si se utiliza con un relé externo, debe conectarse un diodo en paralelo a la carga como protección ante oscilaciones de voltaje. AXIS 215 PTZ Guia de instalación ± Pin 1 Pin 3...
AXIS 215 PTZ Guia de instalación Diagrama de conexiones AXIS 215 PTZ 3.3V max. 50mA Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s, parpadeo para indicar actividad de red Ámbar Fijo para indicar conexión a una red de 10 Mbit/s, parpadeo para indicar actividad de red Apagado Desconectada de la red.
Page 82
4. Cuando el indicador de estado emita una luz verde (lo que puede tardar hasta 1 minuto), ha finalizado el proceso y se han restablecido los valores iniciales de la cámara. 5. Vuelva a instalar la AXIS 215 PTZ utilizando uno de los métodos descritos en este documento.
