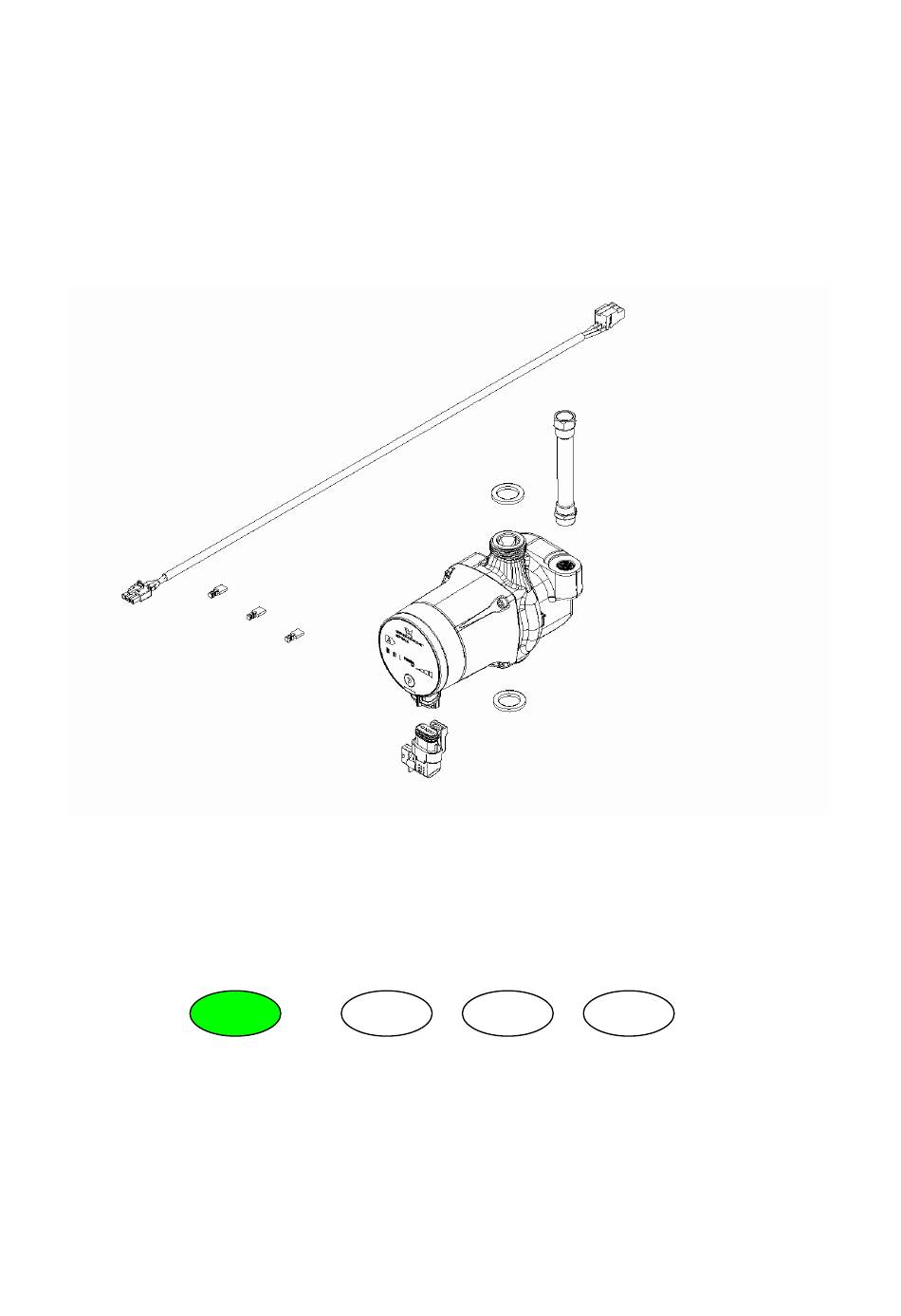

NOTICE DE MONTAGE
15-50

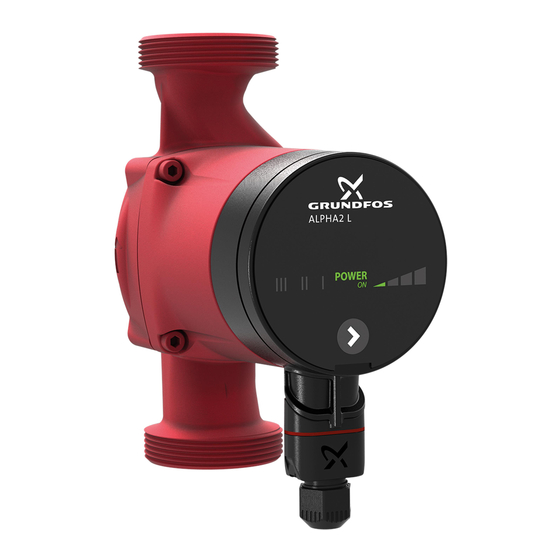

Kit Retrofit pompe ALPHA2 L
Pour ZEM 2-13C & 2-17C
FR
DE
GB
IT
T30.44586.02
Page 1 sur 12
