1 DESCRIPTION DE L'INSTRUMENT

L'INOTEST est un instrument mécanique de me-
sure comparative pour le contrôle dimensionnel de
grandes pièces. L'équipement standard couvre une
plage d'application de 275 à 1035 mm pour la me-
sure intérieure et de 250 à 1010 mm pour la mesure
extérieure. L'INOTEST est composé de deux parties
principales: la tête de mesure et les rallonges. La
tête de mesure possède une partie mobile dont le
déplacement est indiqué par un comparateur.
11
Logé dans le corps 1 de la tête de mesure, le cy-
lindre de palpage 2 effectue un mouvement axial.
Il est guidé par des paliers à billes et il porte à son
extrémité la pince de fixation 3 pour les touches
de mesure 4. Le levier 6 est fixé au cylindrique
de palpage. Il est en contact direct avec la tige de
mesure du comparateur 5 et l'élément à ressort 7.
8
10 9
Les rallonges téléscopiques sont extensibles; elles
sont reliées au corps de la tête de mesure par un
serrage circulaire. Pour la mesure, l'instrument ré-
glé en fonction du contrôle à effectuer, est d'abord
étalonné à l'aide d'une jauge ou d'une pièce de réfé-
rence. Le comparateur de la tête de mesure indique
l'écart de la pièce mesurée par rapport à la cote
d'étalonnage.
5 6
1

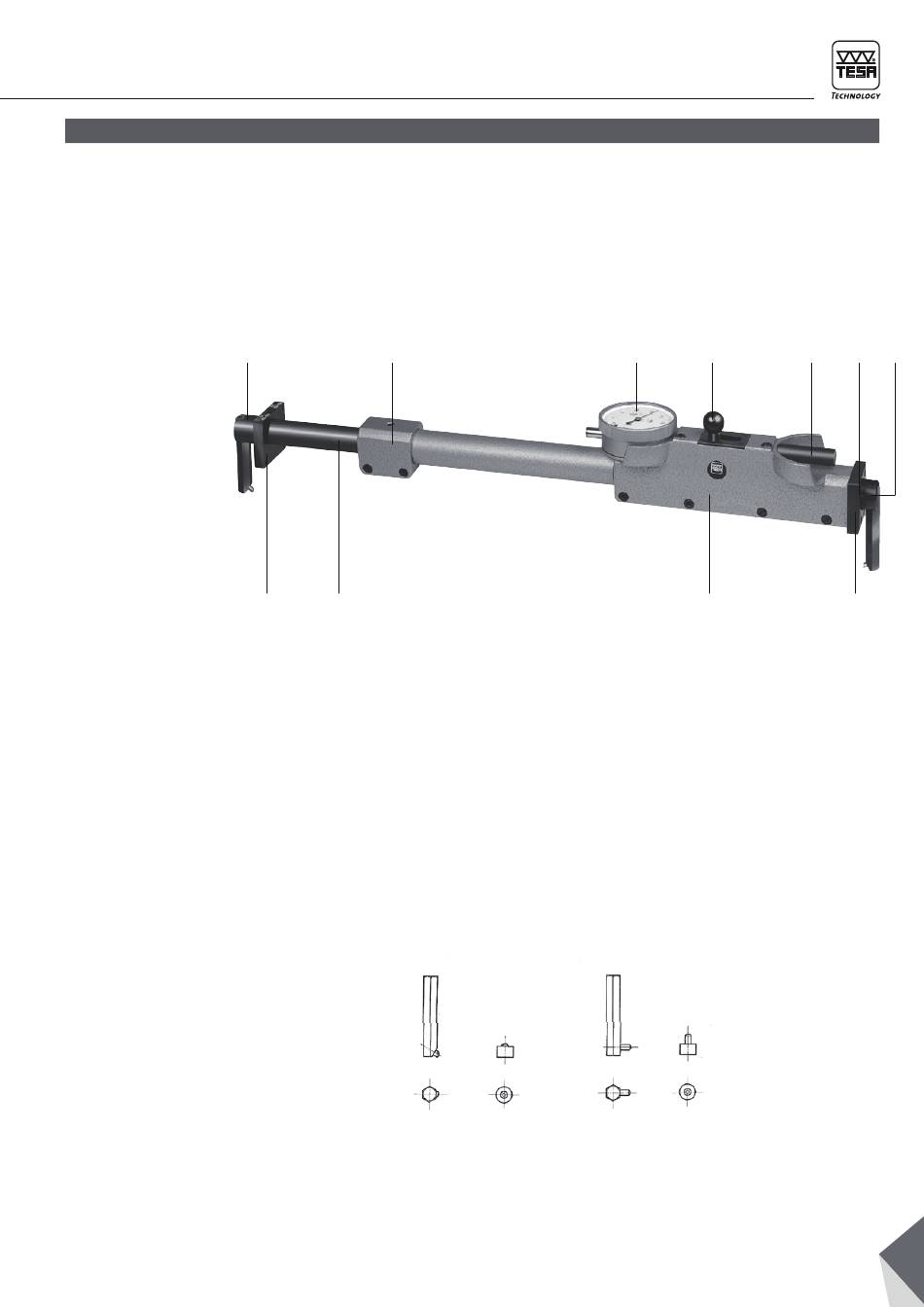

Fig. 1.
Cet élément donne la force de mesure et par sa po-
sition à gauche ou à droite, on détermine le sens de
mesure, soit intérieur ou extérieur. Les rallonges de
l'INOTEST possèdent une grande capacité d'exten-
sion. Dans le corps 8 glisse le tube de rallonge 9
avec sa plaque d'appui (10) et l'enclume (11) à la
cote à vérifier. L'INOTEST est un instrument léger et
maniable, qui permet des contrôles rapides.
Fig. 2.
INOTEST
7 2 4
3
3
