– INOTEST auf das Einstellnormal legen.
– Schraube 20 lösen und die Verlängerungen so
– Befestigungsflansche 2 und 10, Schrift nach
3.2 – Festen Messanschlag 19 lösen, den INOTEST

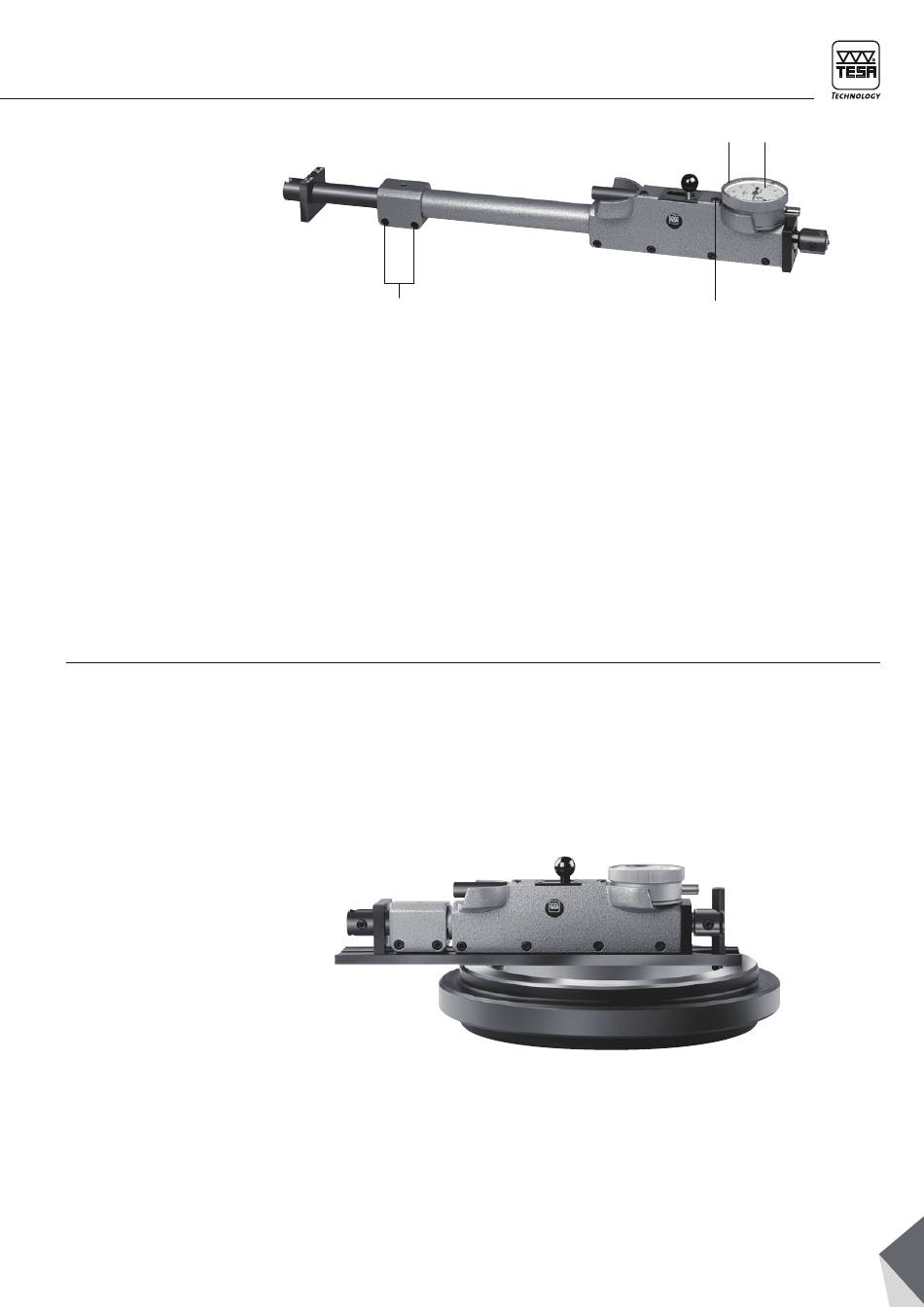

Gerät mit Zusatzlineal
20
einstellen, dass die Messeinsätze 4 die Mess­
flächen des Einstellnormals berühren.
oben, parallel ausrichten und Spannschrauben
20 festziehen.
auf das Einstellnormal legen und den Anschlag
19 so einstellen, dass die Messkontakte das
Einstellnormal berühren, Messanschlag fest­
ziehen.
Abb. 8.
19
– Spannschraube 12 um eine halbe Drehung lö­
sen, Messuhr durch Herausziehen bzw. Hinein­
schieben in Mittelposition des gesamten Mess­
weges stellen. Schraube 12 festziehen.
– Umkehrpunkt suchen, Feineinstellung durch
Drehen des Skalenblatts 21 der Messuhr 5
durchführen.
– Wiederholbarkeit kontrollieren.
– Für die weitere Einstellung wie unter Abschnitt
3.1 beschrieben vorgehen.
Abb. 9.
INOTEST
21 5
7
