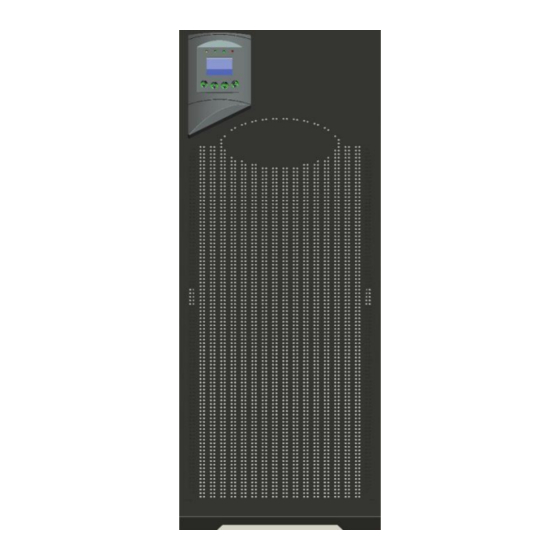

Online USV 10000 3/1 XANTO S Series User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Benutzerhandbuch

ONLINE XANTO S-Serie (ab 2012)
Modelle 10000 3/1 + 20000 3/1
Deutschland
ONLINE USV-Systeme AG
Dreimühlenstraße 4
D-80469 München
Phone +49 (89) 2423990-10
Fax
+49 (89) 2423990-20
www.online-usv.de
XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc
Version: 1.1.2
Deutsch:
Seite
English:
Page
Italiano:
Pagina 129 - 192
Italien
ONLINE UPS-Systems S.r.l.
Via Gilera Ferruccio 110
I-20862 Arcore (MB)
Phone +39 (039) 2051444
Fax
+39 (039) 2051435
www.online-ups.it
1 / 192
1 -
64
65 - 128
Schweiz
ONLINE USV-Systeme AG
Eigenheimstraße 11
CH-8304 Wallisellen (Zürich)
Phone
+41 (44) 9452829
Fax
+41 (44) 9453288
www.online-usv.ch
R. Kistler

Advertisement

Table of Contents
loading

Related Manuals for Online USV 10000 3/1 XANTO S Series

Summary of Contents for Online USV 10000 3/1 XANTO S Series

  • Page 1: Benutzerhandbuch

    Seite English: Page 65 - 128 Italiano: Pagina 129 - 192 Deutschland Italien Schweiz ONLINE USV-Systeme AG ONLINE UPS-Systems S.r.l. ONLINE USV-Systeme AG Dreimühlenstraße 4 Via Gilera Ferruccio 110 Eigenheimstraße 11 D-80469 München I-20862 Arcore (MB) CH-8304 Wallisellen (Zürich) Phone +49 (89) 2423990-10...
  • Page 2 2 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 3: Table Of Contents

    Inhalt Benutzerhandbuch ................1 Einleitung ..................6 Sicherheitswarnungen ..............8 Montage ..................9 Überprüfung der Lieferung ..........9 Auspacken der USV-Anlage ..........9 Überprüfung des Zubehörs ..........11 Mechanische Installation ........... 11 Elektrische Installation ............12 3.5.1 Kabelquerschnitte und Sicherungen ......... 12 3.5.2 Klemmleiste ...............
  • Page 4 Spezial-Funktionen ..............33 Redundanz- / Parallelbetrieb ..........33 5.1.1 Elektrische Installation Redundanz- / Parallelbetrieb ..33 5.1.2 Inbetriebnahme Redundanz- / Parallelbetrieb ....36 5.1.3 Wechseln der Betriebsart der USV-Anlagen ..... 37 Frequenzumrichterbetrieb ..........37 Rückspeiseschutz (Backfeed Protection) ......38 Kommunikation ................. 39 Kommunikationsoptionen ..........
  • Page 5 Abbildungsverzeichnis Abbildung 1: XANTO S 10000 3/1bzw. XANTO S 20000 3/1 ....7 Abbildung 2: Äußere Verpackung ............10 Abbildung 3: Innere Verpackung ............10 Abbildung 4: Bodenbefestigung ............12 Abbildung 5: Klemmenabdeckung ............13 Abbildung 6: Klemmleiste ..............13 Abbildung 7: Öffnen der Sicherungen am Batteriepaket ....

  • Page 6: Einleitung

    E I N L E I T U N G Einleitung Die ONLINE USV-Systeme AG (ONLINE) gehört zu den führenden Herstellern von unterbrechungsfreien Stromversorgungen (USV). Seit 1988 beschäftigt sich das deutsche Unternehmen mit Entwick- lung, Fertigung, Vertrieb und Support von USV-Systemen. Nach ver- kauften Stückzahlen sind die Produkte der ONLINE die deutsche...

  • Page 7: Abbildung 1: Xanto S 10000 3/1Bzw. Xanto S 20000 3/1

    E I N L E I T U N G  Hot-Swap Batterie  Wirkungsgrad von bis zu 98% dank Hocheffizienzbetrieb  RS-232- und USB-Schnittstelle  Slot für optionale SNMP-Adapter  Slot für optionale AS400- oder Relais-Karte  Notaus-Funktion (REPO = Remote Emergency Power-Off) ...

  • Page 8: Sicherheitswarnungen

    S I C H E R H E I T S W A R N U N G E N Sicherheitswarnungen Dieses Handbuch enthält wichtige Anweisungen, die Sie während der Installation und Wartung der USV-Anlage und der Batterien be- folgen müssen. Bitte lesen Sie alle Anweisungen des Handbuches, bevor sie mit dem Gerät arbeiten.

  • Page 9: Montage

    M O N T A G E Montage Überprüfung der Lieferung Bewahren Sie die Transportkartons und das Verpackungsmaterial für die Spedition oder die Verkaufsstelle auf. Falls Anlagenteile wäh- rend des Transports beschädigt wurden, reichen Sie innerhalb von 24 Stunden eine Transportschaden-Reklamation bei Ihrem Lieferan- ten ein.

  • Page 10: Abbildung 2: Äußere Verpackung

    M O N T A G E Abbildung 2: Äußere Verpackung 3. Entfernen Sie die Schaumteile und die Rampe. Nehmen Sie die Zubehörteile heraus (siehe Abbildung 3 links). Abbildung 3: Innere Verpackung 4. Lösen Sie die vier Schrauben (Gabelschlüssel 13mm) mit denen die USV-Anlage an der Unterseite an der Palette festgeschraubt ist.

  • Page 11: Überprüfung Des Zubehörs

    M O N T A G E Überprüfung des Zubehörs Der Lieferumfang ist folgender Tabelle zu entnehmen: USV-Anlage Batteriepaket XANTO S XANTO S Batteriepaket XANTO Beschreibung 10000 3/1 20000 3/1 S 10000 / 20000 3/1 RS-232 Schnittstellenkabel Parallelkabel Abdeckung Parallel-Anschluss Halterung Parallel-Anschluss Drahtbrücke Software DataWatch...

  • Page 12: Elektrische Installation

    M O N T A G E Abbildung 4: Bodenbefestigung Elektrische Installation HINWEIS  Schließen Sie immer zuerst den Schutzleiter an  Nehmen Sie keine unbefugten Veränderungen an der USV- Anlage vor, da andernfalls die Anlage beschädigt werden kann und der Garantieanspruch verloren geht ...

  • Page 13: Klemmleiste

    M O N T A G E 3.5.2 Klemmleiste Lösen Sie bitte die die 4 Schrauben an der Klemmenabdeckung für den Zugriff auf die Klemmleiste (siehe Abbildung 5). Abbildung 5: Klemmenabdeckung Unterhalb der Klemmenabdeckung sind vier Aussparungen für Ka- beldurchführungs-Verschraubungen vorgesehen, 3x 32mm Ø und 1x 40mm Ø.

  • Page 14: Anschließen Der Externen Batteriepakete

    M O N T A G E 3.5.3 Anschließen der externen Batteriepakete HINWEIS Es können maximal zwei Batteriepakete angeschlossen werden. ACHTUNG Batterien können das Risiko eines elektrischen Schlags ber- gen oder durch hohen Kurzschlussstrom in Brand geraten. Daher ist die Vorgehensweise zum Anschließen des exter- nen Batteriepakets unbedingt einzuhalten.

  • Page 15: Anschließen Der Internen Batterie

    M O N T A G E 3.5.4 Anschließen der internen Batterie HINWEIS Im Auslieferungszustand sind die internen Batterien nicht angeschlossen. ACHTUNG Batterien können das Risiko eines elektrischen Schlags ber- gen oder durch hohen Kurzschlussstrom in Brand geraten. Daher ist die Vorgehensweise zum Anschließen der internen Batterien unbedingt einzuhalten.

  • Page 16: Inbetriebnahme

    M O N T A G E 2. Verbinden Sie die internen Batterieeinschübe (siehe Abbildung XANTO S 10000 3/1 XANTO S 20000 3/1 Abbildung 9: Verbinden der internen Batterieeinschübe 3. Verbinden Sie das Flachbandkabel wieder mit dem Display der Frontblende und setzen Sie die Frontblende der USV-Anlage wieder ein.
  • Page 17 M O N T A G E 4. Überprüfen Sie, ob sich die USV-Anlage im Bypassbetrieb be- findet (siehe Betriebszustände). 5. Drücken Sie die Taste an der USV-Anlage mindestens eine Sekunde lang. Ein akustisches Signal ertönt. Ein paar Sekun- den später schaltet die USV-Anlage in den Normalbetrieb. 6.

  • Page 18: Betrieb

    B E T R I E B Betrieb Funktionen auf dem Display Die USV-Anlage verfügt über ein Be- dienfeld mit vier Tasten, ein grafisches Display und vier Status-LED´s (siehe Abbildung 10). Im Normalbetrieb ist die Schrift weiß und die Hintergrund- beleuchtung blau.
  • Page 19 B E T R I E B Status Grün Gelb Gelb △ △ △ △ Einschalten ● ↑ Normalbetrieb ● ● ↑ Batteriebetrieb ● ● ↑ Hocheffizienzbetrieb ● ↑ Bypassbetrieb ↑ ★ Standbybetrieb △ △ △ △ Batterietest ↑ ↑ ↑...

  • Page 20: Startbildschirm

    B E T R I E B USV-Anlagen Status Akustisches Alarmsignal Fehlermeldung Dauerhaft Warnmeldung 1x jede Sekunde Überlast 2x jede Sekunde Batteriebetrieb 1x alle 4 Sekunden, bei schwacher Batterie 1 x jede Sek. Bypassbetrieb 1x alle 2 Minuten Tabelle 5: Akustische Alarmsignale Startbildschirm Auf dem Startbildschirm sind alle wichtigen Daten auf einen Blick verfügbar.

  • Page 21: Hauptmenü

    B E T R I E B Hauptmenü Hauptmenu Anzeigeinformation der Menüfunktion Untermenü USV-Status - Statusinformation - Warn- / Fehlermeldungen (sofern vorhanden) - Batteriestatus (Status und Ladestand) - Betriebsart u. Betriebszeit Ereignis- Zeigt bis zu 30 Warn- / Fehlermeldungen und protokoll Ereignisse an.

  • Page 22: Menü Einstellungen

    B E T R I E B 4.3.1 Menü Einstellungen ACHTUNG Durch falsche Einstellungen können Sie den Stromversor- gungsschutz ausschalten oder sogar die angeschlossenen Verbraucher, die USV-Anlage oder die Batterien beschädi- gen. Beachten Sie die Empfehlungen bei den Einstellungen. Bei Fragen wenden Sie sich an den Support. HINWEIS Im Bypassbetrieb sind alle Einstellungen zugänglich.
  • Page 23 B E T R I E B „Aktiviert“, „Deaktiviert“ „Aktiviert“ Automatischer Bypass Empfehlung: nicht ändern. „Aktiviert“, „Deaktiviert“ „Deaktiviert“ Kurzschluss <4s kein Alarm Bei Kurzschluss <4s am Ausgang wird bei „Aktiviert“ keine Warnmeldung erzeugt. Empfehlung: nicht ändern. 120V, …. 215V Bypassspannung 184V unteres Limit Empfehlung: nicht ändern.

  • Page 24: Betriebszustände

    B E T R I E B Betriebszustände Normalbetrieb Die USV-Anlage läuft im Normalbe- trieb (Online), das Versorgungsnetz ist vorhanden. Die USV-Anlage überwacht die Batte- rien und lädt diese je nach Bedarf auf. Zudem bietet sie den am Ausgang USV-Anlage angeschlossenen Abbildung 12: Normalbetrieb Geräten Stromversorgungsschutz.

  • Page 25: Abbildung 15: Standbybetrieb

    B E T R I E B HINWEIS Bei Überlast schaltet sich die USV-Anlage nach einer vorge- gebenen Verzögerungszeit automatisch ab (siehe „Tabelle Elektrische Ausgangsleistung“ unter Technische Daten). Standbybetrieb Die USV-Anlage läuft im Standbybe- trieb. Die angeschlossene Last wird nicht mit Strom versorgt.

  • Page 26: Abbildung 19: Fehlermeldung

    B E T R I E B Fehlermeldung Die USV-Anlage zeigt eine Fehler- meldung an. Ein akustisches Signal ertönt dauerhaft. Das Display wird rot. Schalten Sie die USV-Anlage aus. Wenden Sie sich an den Support. Abbildung 19: Fehlermeldung Überlast Die USV-Anlage zeigt eine Überlast an (siehe Technische Daten).

  • Page 27: Starten Und Abschalten Der Usv-Anlage

    B E T R I E B Starten und Abschalten der USV-Anlage HINWEIS  Überprüfen Sie vor dem Starten der USV-Anlage, ob alle Verbraucher ausgeschaltet sind. Schalten Sie nach dem Starten der USV-Anlage die Verbraucher der Reihe nach an.  Schalten Sie vor dem Abschalten der USV-Anlage alle Ver- braucher aus.

  • Page 28: Abschalten Der Usv-Anlage Mit Versorgungsnetz

    B E T R I E B 4.5.3 Abschalten der USV-Anlage mit Versorgungsnetz 1. Drücken Sie die Taste an der USV-Anlage drei Sekunden lang. Ein akustisches Signal von drei Sekunden Dauer ertönt. Die USV-Anlage wechselt in den Bypassbetrieb. HINWEIS Wird die Taste nach weniger als drei Sekunden losgelas- sen, so bleibt die USV-Anlage im Normalbetrieb.

  • Page 29: Konfigurieren Des Hocheffizienzbetriebs

    B E T R I E B Konfigurieren des Hocheffizienzbetriebs In der Betriebsart Hocheffizienz wird ein Wirkungsgrad von bis zu 97% erreicht. Die USV-Anlage arbeitet normalerweise im Bypassbe- trieb, wechselt bei Ausfall des Netzes in weniger als 10ms zum Bat- teriebetrieb und wechselt eine Minute nach Rückkehr des Netz- stroms wieder in den Bypassbetrieb.

  • Page 30: Konfigurieren Der Bypass-Einstellungen

    B E T R I E B Konfigurieren der Bypass-Einstellungen Automatischer Bypass: Standardmäßig wird ein Wechsel in den Bypassbetrieb erzwungen, wenn eine Überlast auftritt. Sie können die Einstellung deaktivieren. 1. Drücken Sie die Taste mindestens eine Sekunde lang, um die Menüoptionen zu aktivieren. Wählen Sie „EINSTEL- LUNGEN“...

  • Page 31: Konfigurieren Der Batterieeinstellungen

    B E T R I E B Konfigurieren der Batterieeinstellungen 4.8.1 Externe Batteriepakete Konfigurieren Sie die USV-Anlage für externe Batteriepakete, um ei- ne maximale Batterielaufzeit zu gewährleisten: 1. Drücken Sie die Taste mindestens eine Sekunde lang, um die Menüoptionen zu aktivieren. Wählen Sie „EINSTEL- LUNGEN“...

  • Page 32: Konfigurieren Des Automatische Neustarts

    B E T R I E B Voraussetzungen für den automatischen Batterietest:  Die Einstellung „Automatische Batterietests“ darf nicht auf null stehen  Die USV-Anlage läuft im Normalzustand, es liegt keine Warn- / Fehlermeldung vor  Die Bypass-Spannung ist akzeptabel ...

  • Page 33: Spezial-Funktionen

    S P E Z I A L - F U N K T I O N E N Spezial-Funktionen Redundanz- / Parallelbetrieb Die USV-Systeme XANTO S 10000 3/1 und XANTO S 20000 3/1 ermöglichen einen gemischten Redundanz- / Parallelbetrieb als zu- verlässiger N+X Verbund.

  • Page 34: Abbildung 23: Anschlussplan 1 Redundanz-/Parallelbetrieb

    S P E Z I A L - F U N K T I O N E N 4. Ist die Brücke zwischen JP1 und JP2 am Klemmenanschluss eingelegt, so entfernen Sie diese bei jeder USV-Anlage (siehe Abbildung 6) Die Brücke ist nur für den Einzelbetrieb notwen- dig.

  • Page 35: Abbildung 24: Anschlussplan 2 Redundanz-/Parallelbetrieb

    S P E Z I A L - F U N K T I O N E N Versorgungsspannung Supply Voltage Wartungs-Bypass für Redundanz- / Parallelbetrieb Maintenance Bypass for redundancy / parallel mode USV 1 USV 2 USV 3 USV 4 UPS 1 UPS 2 UPS 3...

  • Page 36: Inbetriebnahme Redundanz- / Parallelbetrieb

    S P E Z I A L - F U N K T I O N E N 5.1.2 Inbetriebnahme Redundanz- / Parallelbetrieb HINWEIS  Hocheffizienzbetrieb ist nicht verfügbar, bitte deaktivieren (siehe Menü Einstellungen)  Weitere Einstellungen müssen nicht vorgenommen werden ...

  • Page 37: Wechseln Der Betriebsart Der Usv-Anlagen

    S P E Z I A L - F U N K T I O N E N 5.1.3 Wechseln der Betriebsart der USV-Anlagen Vom Normal- zum Bypassbetrieb: Drücken Sie die Taste an ei- ner USV-Anlage drei Sekunden lang. Alle USV-Anlagen wechseln die Betriebsart.

  • Page 38: Rückspeiseschutz (Backfeed Protection)

    S P E Z I A L - F U N K T I O N E N Rückspeiseschutz (Backfeed Protection) Die USV-Anlage ist für einen Rückspeiseschutz am Bypass-Eingang vorbereitet. Beim Auftreten einer gefährlichen Spannungs-Rückspeisung trennt das Schütz die Versorgungsspannung vom Bypass-Eingang der USV-Anlage.

  • Page 39: Kommunikation

    K O M M U N I K A T I O N Kommunikation Parallel-Anschluss RS-232 Parallel Port RS-232 Notaus-Anschluss REPO SNMP Slot Intelligent Slot AS400 Slot AS400 Slot Wartungsbypass Lüfter Maintenance Switch Rückspeiseschutz- Anschluss Backfeed Protection Port Eingangsschalter Input Breaker Main 1 / Main 2 Klemmenabdeckung Terminal Blocks Cover...

  • Page 40: Kommunikationsoptionen

    K O M M U N I K A T I O N Kommunikationsoptionen Die XANTO S verfügt über eine serielle (RS-232) - und eine USB - Kommunikationsschnittstelle sowie zwei Slots für optionale Schnitt- stellenkarten. HINWEIS Die Datenübertragungsgeschwindigkeit der USB-Schnitt- stelle (USB 1.1) ist auf 2400 Baud festgelegt.

  • Page 41: Slots Für Schnittstellenkarten

    K O M M U N I K A T I O N Funktion Ein-/Ausgang Senden Daten (TxD) Ausgang Empfangen Daten (RxD) Eingang Masse Tabelle 9: Anschlussstiftbelegung der RS-232 6.1.2 Slots für Schnittstellenkarten Die XANTO S ist mit zwei Slots (siehe Abbildung 26) für die folgen- den Schnittstellenkarten ausgestattet: Intelligent Slot Art.-Nr.

  • Page 42: Notaus-Funktion (Repo)

    K O M M U N I K A T I O N 6.1.3 Notaus-Funktion (REPO) Die Notaus-Funktion (REPO = Remote Emergency Power-Off) dient zum Herunterfahren der USV-Anlage und zum sofortigen Abschalten der angeschlossenen Verbraucher aus der Ferne. Hierzu muss der REPO-Stecker (Rückseite USV-Anlage) entfernt und ein externer Notaus-Schalter angeschlossen werden.

  • Page 43: Datawatch Software

    K O M M U N I K A T I O N DataWatch Software Zum serienmäßigen Lieferumfang der XANTO S-Serie gehört Data- Watch, die umfassende Softwarelösung zum Shutdown und Ma- nagement des PC- oder Serversystems, sowie zum Monitoring der XANTO S und des Stromversorgungsnetzes.

  • Page 44: Wartung

    W A R T U N G Wartung Pflege und Wartung von USV-Anlagen / Batte- rien Für eine lange Lebensdauer der Anlage sollte der Bereich um die USV sauber und staubfrei sein. Falls es in der Umgebung der Anla- ge sehr staubig ist, reinigen Sie die Außenflächen der Anlage mit ei- nem Staubsauger.

  • Page 45: Wartungsbetrieb

    W A R T U N G Wartungsbetrieb ACHTUNG Wartungsarbeiten sollten durch einen qualifizierten Techni- ker durchgeführt werden, der mit USV-Anlagen und den nö- tigen Sicherheitsvorkehrungen vertraut ist. Halten Sie unbe- fugtes Personal von der USV-Anlage fern. Der Wartungsbetrieb wird für Servicearbeiten an der USV-Anlage benötigt, wenn dabei die Last weiterhin versorgt werden muss, z.B.

  • Page 46: Lagerung Von Usv-Anlagen / Batterien

    W A R T U N G Lagerung von USV-Anlagen / Batterien Falls Sie die USV-Anlage über längere Zeit lagern, laden Sie die Bat- terie alle sechs Monate auf, indem Sie die USV-Anlage an das Ver- sorgungsnetz anschließen. Die internen Batterien laden sich in we- niger als drei Stunden auf bis zu 90% ihrer Kapazität auf.
  • Page 47 W A R T U N G ACHTUNG  Wartungsarbeiten sollten durch einen qualifizierten Techni- ker durchgeführt werden, der mit Batterien und den nötigen Sicherheitsvorkehrungen vertraut ist. Halten Sie unbefugtes Personal von den Batterien fern  Die internen Batterien der USV haben ein hohes Gewicht. Beim Umgang mit den schweren Batterien ist Vorsicht gebo- ...

  • Page 48: Abbildung 28: Entfernen Der Frontblende Der Usv-Anlage

    W A R T U N G 1. Entfernen Sie die Frontblende von der USV-Anlage / des Bat- teriepakets und lösen Sie bei der USV-Anlage das Flachband- kabel vom Display der Frontblende (siehe Abbildung 28). Abbildung 28: Entfernen der Frontblende der USV-Anlage 2.
  • Page 49 W A R T U N G 4. Tauschen Sie die Batterien im Batterieeinschub aus. Lesen Sie den Abschnitt „Entsorgen der Altbatterien oder der USV- Anlage“ für eine sachgemäße Entsorgung. 5. Schieben Sie den Batterieeinschub mit den neuen Batterien in das Gehäuse.

  • Page 50: Testen Der Neuen Batterien

    W A R T U N G Testen der neuen Batterien 1. Drücken Sie die Taste mindestens eine Sekunde lang, um die Menüoptionen zu aktivieren. Wählen Sie „KONTROLLE“ und anschließend „BATTERIETEST“. 2. Wählen Sie „JA“ und drücken Sie die Taste mindestens ei- ne Sekunde lang zur Bestätigung.

  • Page 51: Fehlerbehebung

    F E H L E R B E H E B U N G Fehlerbehebung Die XANTO S ist für den selbständigen Betrieb ausgelegt und meldet etwaige auftretende Probleme beim Betrieb automatisch. Normaler- weise bedeuten die auf dem Bedienfeld angezeigten Warnmeldun- gen nicht, dass die Ausgangsspannung betroffen ist.

  • Page 52: Warn- Und Fehlermeldungen

    F E H L E R B E H E B U N G Warn- und Fehlermeldungen Prüfen Sie den Status der Warn- und Fehlermeldungen anhand fol- gender Tabelle. Führen Sie geeignete Maßnahmen durch, um die- sen Zustand zu beheben. Warn- bzw.
  • Page 53 F E H L E R B E H E B U N G Warn- bzw. Mögliche Ursache Maßnahme Fehlermeldung 41 Warnung Der Energiebedarf über- Verringern Sie die Last an der USV- Ausgang Überlast schreitet die Kapazität Anlage. Der USV-Betrieb wird fortge- der USV-Anlage im setzt, die USV-Anlage kann in den 42 Fehler...
  • Page 54 F E H L E R B E H E B U N G Warn- bzw. Mögliche Ursache Maßnahme Fehlermeldung Spezifische Warn- / Fehlermeldungen bei Parallelschaltung. E2 Fehler Parallelkabel fehlerhaft Überprüfen Sie das Parallelkabel auf Parallelkabel Fehler korrekten Steckkontakt. E3 Warnung Parallelkabel fehlerhaft Überprüfen Sie das Parallelkabel auf Parallelkabel Fehler...

  • Page 55: Sonstige Fehlerursachen

    F E H L E R B E H E B U N G Sonstige Fehlerursachen Sonstige Fehler Mögliche Ursache Maßnahme Die USV stellt nicht Die Batterien müssen Schließen Sie die USV-Anlage 48 die erwartete Zeit aufgeladen oder Stunden lang an den Netzstrom an, für die Datensiche- tauscht werden.

  • Page 56: Stummschalten Des Alarmsignals

    F E H L E R B E H E B U N G Stummschalten des Alarmsignals 1. Drücken Sie die Taste mindestens eine Sekunde lang, um die Menüoptionen zu aktivieren. Wechseln Sie ins Menü „KONTROLLE“ und anschließend zu „ALARM LAUTLOS“. 2.

  • Page 57: Technische Daten

    T E C H N I S C H E D A T E N Technische Daten Spezifikationen der USV-Anlagen 9.1.1 Liste der Gerätetypen USV-Anlage Artikel-Nr. Leistung Batteriepaket Artikel-Nr. 10000 VA Batteriepaket XANTO S 10000 3/1 XST1000031 9000 W XANTO S XST1000031BP 10000 / 20000 VA...
  • Page 58 T E C H N I S C H E D A T E N Modell Eingangsanschlüsse Ausgangsanschluss XANTO S 10000 3/1 Klemmenanschluss Klemmenanschluss max. 16mm max. 16mm XANTO S 20000 3/1 Klemmenanschluss Klemmenanschluss max. 25mm max. 25mm Tabelle 18: Elektrische Ein- und Ausgangsanschlüsse Wirkungsgrad >97% Hocheffizienzbetrieb >93% Normalbetrieb...

  • Page 59: Batterie

    T E C H N I S C H E D A T E N 9.1.4 Batterie Interne Batterie Batteriepaket (BP) Siche- rung XANTO S 10000 3/1 288V (24 x 12V / 9Ah) 1 Reihe parallel 288V (48 x 12V / 9Ah) 2 Reihen parallel XANTO S 20000 3/1 288V (48 x 12V / 9Ah)

  • Page 60: Umwelt Und Sicherheit

    T E C H N I S C H E D A T E N 9.1.7 Umwelt und Sicherheit Überspannungsschutz EN 61000-4-2, Ebene 4 EN 61000-4-3, Ebene 3 EN 61000-4-4, Ebene 4 EN 61000-4-5, Ebene 4 EMV-Zertifikate CE gemäß IEC/EN 62040-2 Kategorie C3 Sicherheit EN 62040-1:2008 Zulassung...

  • Page 61: Rückansichten Der Usv-Anlagen

    T E C H N I S C H E D A T E N Rückansichten der USV-Anlagen Beschreibung der Anschlüsse siehe Kommunikation. Abbildung 30: Rückseiten XANTO S 10000 3/1 und 20000 3/1 61 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 62: Ce Bestätigung

    T E C H N I S C H E D A T E N CE Bestätigung 62 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 63: Garantie

    G A R A N T I E Garantie Die ONLINE USV-Systeme AG (ONLINE) gewährleistet, dass dieses Produkt für die Dauer von zwei Jahren ab Kaufdatum frei von Mate- rial- und Fertigungsfehlern ist. Die Verpflichtung von ONLINE gemäß dieser Garantie ist auf die Reparatur oder den Ersatz (Entscheidung trifft ONLINE) jeglicher defekter Produkte begrenzt.
  • Page 64 64 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 65: User Manual

    Page English: Page 65 - 128 Italiano: Pagina 129 - 192 Germany Italy Switzerland ONLINE USV-Systeme AG ONLINE UPS-Systems S.r.l. ONLINE USV-Systeme AG Dreimühlenstraße 4 Via Gilera Ferruccio 110 Eigenheimstraße 11 D-80469 Munich I-20862 Arcore (MB) CH-8304 Wallisellen (Zürich) Phone +49 (89) 2423990-10...
  • Page 66 66 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...
  • Page 67 Contents User Manual ..................65 Introduction ................70 Safety warnings ................ 72 Installation ................73 Inspecting the shipment ............ 73 Unpacking the UPS system ..........73 Checking the accessories ..........75 Mechanical installation ............75 Electrical installation ............76 3.5.1 Cable cross-section and fuses .......... 76 3.5.2 Terminal strip ..............
  • Page 68 Special functions ..............97 Redundancy/parallel operation ......... 97 5.1.1 Electrical installation redundant/parallel operation .... 97 5.1.2 Commissioning redundant/parallel operation ....100 5.1.3 Switching the operating mode of the UPS systems ..101 Converter mode............... 101 Backfeed protection ............102 Communication ............... 103 Communication options ...........
  • Page 69 List of figures Figure 1: XANTO S 10000 3/1 resp. XANTO S 20000 3/1 ....71 Figure 2: Outer packaging ..............74 Figure 3: Inner packaging ..............74 Figure 4: Floor attachment..............76 Figure 5: Terminal cover ..............77 Figure 6: Terminal strip ............... 77 Figure 7: Opening the fuses on the battery module ......

  • Page 70: Introduction

    I N T R O D U C T I O N Introduction ONLINE USV-Systeme AG (ONLINE) is one of the leading manufac- turers of Uninterruptible Power Supplies (UPS). Since 1988, the German company has specialised in the development, manufacture and sales &...

  • Page 71: Figure 1: Xanto S 10000 3/1 Resp. Xanto S 20000 3/1

    I N T R O D U C T I O N  Up to 98% efficiency thanks to ECO mode  RS-232 and USB interfaces  Slot for optional SNMP adapter  Slot for optional AS400 or relay card ...

  • Page 72: Safety Warnings

    S A F E T Y W A R N I N G S Safety warnings This handbook contains important instructions that you must comply with during the installation and maintenance of the UPS system and the batteries. Please read these instructions completely before you begin working with the device.

  • Page 73: Installation

    I N S T A L L A T I O N Installation Inspecting the shipment Keep the shipping cartons and the packaging material for the ship- ping company or the sales agency. If parts of the system were dam- aged during transport, please submit a transport damage claim to your supplier within 24 hours.

  • Page 74: Figure 2: Outer Packaging

    I N S T A L L A T I O N Figure 2: Outer packaging 3. Remove the foam pieces and the ramp. Take out the acces- sory parts (see Figure 3 left). Figure 3: Inner packaging 4. Unscrew the four bolts (13 mm open-end wrench) which secure the UPS system at the bottom side to the pallet.

  • Page 75: Checking The Accessories

    I N S T A L L A T I O N Checking the accessories Refer to the following table for the scope of supply: UPS system Battery module XANTO S XANTO S Battery module XANTO Description 10000 3/1 20000 3/1 S 10000 / 20000 3/1 RS-232 interface cable Parallel cable...

  • Page 76: Electrical Installation

    I N S T A L L A T I O N Figure 4: Floor attachment Electrical installation NOTE  Always connect the protective earthing conductor first  Do not perform any unauthorised modifications to the UPS system as doing otherwise will damage the system and void the warranty ...

  • Page 77: Terminal Strip

    I N S T A L L A T I O N 3.5.2 Terminal strip Please unscrew the four screws at the terminal cover for access to the terminal strip (see Figure 5). Figure 5: Terminal cover Below the terminal cover are four openings for cable gland fittings, 3x 32 mm Ø...

  • Page 78: Connecting The External Battery Modules

    I N S T A L L A T I O N 3.5.3 Connecting the external battery modules NOTE A maximum of two battery modules may be connected. CAUTION Batteries can pose an electric shock risk or catch fire due to high short-circuit currents.

  • Page 79: Connecting The Internal Batteries

    I N S T A L L A T I O N 3.5.4 Connecting the internal batteries NOTE On delivery the internal battery packs are not connected. CAUTION Batteries can pose an electric shock risk or catch fire due to high short-circuit currents.

  • Page 80: Commissioning

    I N S T A L L A T I O N 2. Connect the internal battery module inserts (see Figure 9). XANTO S 10000 3/1 XANTO S 20000 3/1 Figure 9: Connecting the internal battery module inserts 3. Reconnect the ribbon cable to the display of the front cover and reinsert the front cover of the UPS system.
  • Page 81 I N S T A L L A T I O N 4. Check whether the UPS system is in the bypass mode (see Operating states). 5. Press the button on the UPS system for at least one second. An audio signal will be emitted. Several seconds later, the UPS system will switch to normal mode.

  • Page 82: Operation

    O P E R A T I O N Operation Functions on the display The UPS system has a control panel with four buttons, a graphical display and four status LEDs (see Figure 10). In normal mode, the text is white and the background illumination is blue.
  • Page 83 O P E R A T I O N Status Green Yellow Yellow △ △ △ △ Switch on ● ↑ Normal mode ● ● ↑ Battery mode ● ● ↑ ECO mode ● ↑ Bypass mode ↑ ★ Standby mode △...

  • Page 84: Start Screen

    O P E R A T I O N UPS systems status Audio alarm signal Error message Continuous Warning message 1x per second Overload 2x per second Battery mode 1x every 4 seconds, for weak battery 1x every second. Bypass mode 1x every 2 minutes Table 5: Audio alarm signals Start screen...

  • Page 85: Main Menu

    O P E R A T I O N Main menu Main menu Display information of the menu function Submenu UPS status - Status information - Warning/error messages (if existing) - Battery status (status and charging status) - Operating mode and running time Event log Displays up to 30 warning/error messages and events.

  • Page 86: Settings Menu

    O P E R A T I O N 4.3.1 Settings menu CAUTION Incorrect settings can cause you to inadvertently switch off the power supply protection or even damage the connected consumers, the UPS system or the batteries. Observe the recommendations for the settings.
  • Page 87 O P E R A T I O N Automatic bypass "Enabled", "Disabled" "Enabled" Recommendation: Do not change. Short circuit <4s "Enabled", "Disabled" "Disabled" no alarm In the event of a short circuit <4s on the out- put, no warning messages are generated for "Enabled".

  • Page 88: Operating States

    O P E R A T I O N Operating states Normal mode The UPS system is running in normal mode (online), the mains power supply is available. The UPS system monitors the batteries and charges these as needed. The bat- teries also provide power supply protec- tion to the devices connected to the Figure 12: Normal mode...

  • Page 89: Figure 15: Standby Mode

    O P E R A T I O N NOTE In the event of an overload, the UPS system will automatical- ly switch off after a prespecified time delay (see "Electrical output power table" under Technical Data). Standby mode The UPS system is running in standby mode.

  • Page 90: Figure 19: Error Message

    O P E R A T I O N Error message The UPS system is displaying an error message. An audio signal is emitted continuously. The display turns red. Switch off the UPS system. Please contact support. Figure 19: Error message Overload The UPS system is displaying an overload (see Technical Data).

  • Page 91: Starting And Switching Off The Ups System

    O P E R A T I O N Starting and switching off the UPS system NOTE  Before starting the UPS system, check whether all consum- ers are switched off. After starting the UPS system, switch on the consumers one after the other. ...

  • Page 92: Switching Off The Ups System With Mains Power Supply

    O P E R A T I O N 4.5.3 Switching off the UPS system with mains power supply 1. Press the button on the UPS system for 3 seconds. An audio signal is emitted for 3 seconds. The UPS system switches to bypass mode.

  • Page 93: Configuring The Eco Mode

    O P E R A T I O N Configuring the ECO mode In the high-efficiency mode, an efficiency of up to 97% is achieved. The UPS system normally works in bypass mode. It will switch to battery mode in less than 10 ms if the mains power fails and will switch back to bypass mode 1 minute after the mains power has returned.

  • Page 94: Configuring The Bypass Settings

    O P E R A T I O N Configuring the bypass settings Automatic bypass: By default, a switch to the bypass mode will be forced if an overload occurs. You can disable the setting. 1. Press the button for at least one second to enable the menu options.

  • Page 95: Configuring The Battery Settings

    O P E R A T I O N Configuring the battery settings 4.8.1 External battery modules Configure the UPS system for external battery modules to ensure a maximum battery runtime: 1. Press the button for at least one second to enable the menu options.

  • Page 96: Configuring The Automatic Restart

    O P E R A T I O N Requirements for the automatic battery test:  The "Automatic battery tests" setting may not be set to zero  The UPS system is running in normal mode and there are no warning/error messages present ...

  • Page 97: Special Functions

    S P E C I A L F U N C T I O N S Special functions Redundancy/parallel operation The UPS systems XANTO S 10000 3/1 and XANTO S 20000 3/1 facilitate a mixed redundancy/parallel operation as reliable N+X net- work.

  • Page 98: Figure 23: Connection Diagram 1 Redundant/Parallel Operation

    S P E C I A L F U N C T I O N S 4. If the jumper between JP1 and JP2 on the terminal connection is inserted, then remove this for each UPS system (see Figure 6); the jumper is only necessary for individual mode. 5.

  • Page 99: Figure 24: Connection Diagram 2 Redundant/Parallel Operation

    S P E C I A L F U N C T I O N S Versorgungsspannung Supply Voltage Wartungs-Bypass für Redundanz- / Parallelbetrieb Maintenance Bypass for redundancy / parallel mode USV 1 USV 2 USV 3 USV 4 UPS 1 UPS 2 UPS 3 UPS 4...

  • Page 100: Commissioning Redundant/Parallel Operation

    S P E C I A L F U N C T I O N S 5.1.2 Commissioning redundant/parallel operation NOTE  ECO mode is not available, please disable (see Settings menu)  Additional settings must not be made  This chapter discusses the the main features of the parallel operation and additionally refers to the Commissioning section...

  • Page 101: Switching The Operating Mode Of The Ups Systems

    S P E C I A L F U N C T I O N S 5.1.3 Switching the operating mode of the UPS systems From normal to bypass mode: Press the button on one of the UPS systems for 3 seconds. All UPS systems switch to the operating mode.

  • Page 102: Backfeed Protection

    S P E C I A L F U N C T I O N S Backfeed protection The UPS system is prepared for a backfeed protection on the bypass input. If a dangerous backfeed voltage occurs, the contactor disconnects the power supply from the bypass input of the UPS system.

  • Page 103: Communication

    C O M M U N I C A T I O N Communication Parallel Port RS-232 Parallel Port RS-232 Emergency-Off Port REPO SNMP Slot Intelligent Slot AS400 Slot AS400 Slot Maintenance Switch Maintenance Switch Backfeed Protection Port Backfeed Protection Port Input Breaker Input Breaker...

  • Page 104: Communication Options

    C O M M U N I C A T I O N Communication options The XANTO S features a serial (RS-232) and a USB communica- tions port as well as two slots for optional interface cards. NOTE The data transfer rate of the USB interface (USB 1.1) is set to 2400 baud.

  • Page 105: Slots For Interface Cards

    C O M M U N I C A T I O N Function Input / Output Transmission data (TxD) Output Receive data (RxD) Input Ground Table 9: Connection assignment of the RS-232 6.1.2 Slots for interface cards The XANTO S is equipped with two slots (see Figure 26) for the fol- lowing interface cards: Intelligent slot Art.

  • Page 106: Emergency-Off Function (Repo)

    C O M M U N I C A T I O N 6.1.3 Emergency-off function (REPO) The emergency-off function (REPO = Remote Emergency Power- Off) serves to shut down the UPS system and to immediately switch off the connected consumers remotely. The REPO connector (rear side of the UPS system) must be removed and an external emer- gency-off switch must be connected for this.

  • Page 107: Datawatch Software

    C O M M U N I C A T I O N DataWatch software The XANTO S series includes DataWatch, the comprehensive soft- ware solution for the shutdown and management of the PC or server system, as well as monitoring the XANTO S and the mains power supply.

  • Page 108: Maintenance

    M A I N T E N A N C E Maintenance Care and maintenance of UPS sys- tems/batteries To ensure a long service life of the system, the area around the UPS system should be kept clean and free of dust. If the area around the system is very dusty, clean the outer surfaces of the system using a vacuum cleaner.

  • Page 109: Maintenance Mode

    M A I N T E N A N C E Maintenance mode CAUTION Maintenance work should be performed by a qualified tech- nician who is experienced in working with UPS systems and understands the necessary safety precautions. Keep unau- thorised personnel away from the UPS system.

  • Page 110: Storing Ups Systems/Batteries

    M A I N T E N A N C E Storing UPS systems/batteries If you store the UPS system over a longer period of time, charge the batteries every six months by connecting the UPS system to the mains power supply. The internal batteries will charge up to 90% of their capacity in less than three hours.
  • Page 111 M A I N T E N A N C E CAUTION  Maintenance work should be performed by a qualified tech- nician who is experienced in working with batteries and un- derstands the necessary safety precautions. Keep unauthor- ised personnel away from batteries ...

  • Page 112: Figure 28: Removing The Front Cover Of The Ups System

    M A I N T E N A N C E Figure 28: Removing the front cover of the UPS system 2. Disconnect the internal battery plug connections of the individ- ual battery module inserts and remove the battery cover by releasing both upper screws (see Figure 29).
  • Page 113 M A I N T E N A N C E 5. Insert the battery module insert with the new batteries into the housing. This requires some effort. 6. Insert the battery cover again. CAUTION A small spark can occur when the batteries are being connect- ed.

  • Page 114: Testing The New Batteries

    M A I N T E N A N C E Testing the new batteries 1. Press the button for at least one second to enable the menu options. Select "CONTROL" and then "BATTERY TEST". 2. Select “YES” and press the button for at least one second to start the battery test.

  • Page 115: Troubleshooting

    T R O U B L E S H O O T I N G Troubleshooting The XANTO S is designed for automatic operation and reports any occurring problems during operation automatically. Normally, the warning messages shown on the control panel do not mean that the output voltage is affected.

  • Page 116: Warning And Error Messages

    T R O U B L E S H O O T I N G Warning and error messages Check the status of the warning and error messages using the fol- lowing table. Perform suitable measures to rectify this state. Warning or error Possible causes Measure...
  • Page 117 T R O U B L E S H O O T I N G Warning or error Possible causes Measure message 41 Warning The energy demand ex- Reduce the load on the UPS Output Overload ceeds the capacity of the system.
  • Page 118 T R O U B L E S H O O T I N G Warning or error Possible causes Measure message Specific warning/error messages for parallel connection. E2 Fault Parallel Cable Faulty Check the parallel cable for cor- Parallel Cable Fault rect connector contact.

  • Page 119: Other Fault Causes

    T R O U B L E S H O O T I N G Other fault causes Other faults Possible causes Measure The UPS does not The batteries must be Connect the UPS system to the make the expected charged or replaced.

  • Page 120: Muting The Alarm Signal

    T R O U B L E S H O O T I N G Muting the alarm signal 3. Press the button for at least one second to enable the menu options. Switch to the "CHECKS" menu and then to "BUZZER MUTE".

  • Page 121: Technical Data

    T E C H N I C A L D A T A Technical Data UPS systems specifications 9.1.1 List of the device types UPS system Article Power Battery Article number number module 10000 VA Battery module XANTO S 10000 3/1 XST1000031 9000 W XANTO S...
  • Page 122 T E C H N I C A L D A T A Model Input connections Output connection XANTO S 10000 3/1 Terminal connection Terminal connection max. 16mm max. 16mm XANTO S 20000 3/1 Terminal connection Terminal connection max. 25mm max.

  • Page 123: Battery

    T E C H N I C A L D A T A 9.1.4 Battery Internal battery Battery module Fuse (BP) XANTO S 10000 3/1 288V (24 x 12 V / 9 Ah) 288V (48 x 12V / 9 1 row parallel XANTO S 20000 3/1 288V (48 x 12 V / 9 Ah) 2 rows parallel...

  • Page 124: Environment And Safety

    T E C H N I C A L D A T A 9.1.7 Environment and safety Overvoltage protection EN 61000-4-2, Level 4 EN 61000-4-3, Level 3 EN 61000-4-4, Level 4 EN 61000-4-5, Level 4 EMC Certificate CE according to IEC/EN 62040-2 Category C3 Safety EN 62040-1:2008 Approval...

  • Page 125: Back Views Of The Ups Systems

    T E C H N I C A L D A T A Back views of the UPS systems Description of the connections, see Communication. Figure 30: Rear sides XANTO S 10000 3/1 and 20000 3/1 125 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R.

  • Page 126: Ce Conformity

    T E C H N I C A L D A T A CE conformity 126 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 127: Warranty

    W A R R A N T Y Warranty ONLINE USV-Systeme AG (ONLINE) hereby warrants this product to be free from defects in material and workmanship for a period of two years from the date of purchase. The obligation of ONLINE under this warranty is limited to the replacement or repair of any product which proves upon our examination to be defective.
  • Page 128 128 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 129: Manuale Dell'utente

    Seite English: Page 65 - 128 Italiano: Pagina 129 - 192 Germania Italiano Svizzera ONLINE USV-Systeme AG ONLINE UPS-Systems S.r.l. ONLINE USV-Systeme AG Dreimühlenstraße 4 Via Gilera Ferruccio 110 Eigenheimstraße 11 D-80469 München I-20862 Arcore (MB) CH-8304 Wallisellen (Zürich) Phone +49 (89) 2423990-10...
  • Page 130 130 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...
  • Page 131 Indice Manuale dell'utente ................ 129 Introduzione ................134 Avvertenze di sicurezza ............136 Montaggio ................137 Controllo della fornitura ........... 137 Disimballaggio dell’UPS ..........137 Controllo degli accessori ..........139 Installazione meccanica ..........139 Installazione elettrica ............140 3.5.1 Sezioni del cavo e fusibili ..........140 3.5.2 Morsettiera ..............
  • Page 132 5.1.2 Messa in funzione in modalità di funzionamento ridondante/ parallelo ............164 5.1.3 Commutazione della modalità d'esercizio degli UPS ..165 Modalità Convertitore di Frequenza ........ 165 Protezione da corrente di ritorno (Backfeed Protection) 166 Comunicazione ............... 167 Opzioni di comunicazione ..........168 6.1.1 Interfaccia di comunicazione RS-232 e USB ....
  • Page 133 Elenco delle figure Figura 1: XANTO S 10000 3/1 oppure XANTO S 20000 3/1 ... 135 Figura 2: Imballaggio esterno ............138 Figura 3: Imballaggio interno ............138 Figura 4: Fissaggio al pavimento ............140 Figura 5: Copertura morsetti ............. 141 Figura 6: Morsettiera .................

  • Page 134: Introduzione

    I N T R O D U Z I O N E Introduzione ONLINE USV-Systeme AG (ONLINE) è un'azienda tedesca leader nel settore dei gruppi di continuità (UPS), attiva dal 1988 nello sviluppo, produzione, commercializzazione e assistenza di UPS. L'azienda è al primo posto nel mercato tedesco dei gruppi di continuità...
  • Page 135 I N T R O D U Z I O N E  Interfaccia RS-232 e interfaccia USB  Slot per adattatori SNMP opzionali  Slot per scheda AS400 o scheda relè opzionale  Funzione di arresto d'emergenza remoto (REPO = Remote Emergency Power-Off) ...

  • Page 136: Avvertenze Di Sicurezza

    A V V E R T E N Z E D I S I C U R E Z Z A Avvertenze di sicurezza Il presente manuale contiene istruzioni importanti da osservare du- rante l'installazione e la manutenzione dell’UPS e delle batterie. Pri- ma di lavorare con l'apparecchio, leggere attentamente tutte le istru- zioni del presente manuale.

  • Page 137: Montaggio

    M O N T A G G I O Montaggio Controllo della fornitura Il cliente è tenuto al momento della consegna a premettere alla firma sul documento di consegna del trasportatore la dicitura “RITIRATO CON RISERVA DI VERIFICA”. In caso contrario, le compagnie assi- curative non accettano il rimborso della merce e di conseguenza ONLINE non potrà...
  • Page 138 M O N T A G G I O Figura 2: Imballaggio esterno 3. Rimuovere le parti in polistirolo e la rampa. Prelevare gli accessori (vedi Figura 3 a sinistra). Figura 3: Imballaggio interno 4. Allentare le quattro viti (con una chiave fissa da 13 mm) che fissano il lato inferiore dell’UPS al pallet.

  • Page 139: Controllo Degli Accessori

    M O N T A G G I O Controllo degli accessori La dotazione della fornitura è riportata nella seguente tabella: Cabinet batterie Cabinet batterie XANTO XANTO XANTO S 10000 / Descrizione S 10000 3/1 S 20000 3/1 20000 3/1 Cavo d'interfaccia RS-232 Cavo parallelo Copertura porta parallela...

  • Page 140: Installazione Elettrica

    M O N T A G G I O Figura 4: Fissaggio al pavimento Installazione elettrica AVVERTENZA  Collegare sempre prima il conduttore di terra  Non apportare modifiche non autorizzate al sistema UPS, poiché queste potrebbero causare danni al sistema e invali- darne la garanzia ...

  • Page 141: Morsettiera

    M O N T A G G I O 3.5.2 Morsettiera Allentare le 4 viti sulla copertura dei morsetti per accedere alla mor- settiera (vedi Figura 5). Figura 5: Copertura morsetti Sotto la copertura dei morsetti sono previste quattro fessure per i passacavi a vite, 3 x 32 mm Ø...

  • Page 142: Collegamento Del Cabinet Batteria Esterna

    M O N T A G G I O 3.5.3 Collegamento del cabinet batteria esterna AVVERTENZA È possibile collegare al massimo due cabinet batteria. ATTENZIONE Le batterie possono celare il rischio di una scossa elettrica o incendiarsi a causa di un'elevata corrente di cortocircuito. Pertanto attenersi assolutamente alla procedura per il colle- gamento del cabinet batterie esterno.

  • Page 143: Collegamento Della Batteria Interna

    M O N T A G G I O 3.5.4 Collegamento della batteria interna AVVERTENZA Alla consegna, le batterie interne non sono collegate. ATTENZIONE Le batterie possono presentare il rischio di una scossa elet- trica o incendiarsi a causa di un'elevata corrente di cortocir- cuito.

  • Page 144: Messa In Funzione

    M O N T A G G I O 2. Scollegare gli inserti batterie interni (vedi Figura 9). XANTO S 10000 3/1 XANTO S 20000 3/1 Figura 9: Collegare degli pacchi batterie interni 3. Collegare nuovamente i pacchi batterie interni. 4.
  • Page 145 M O N T A G G I O 4. Verificare che l’UPS si trovi in modalità Bypass (vedi Stati di esercizio). 5. Premere per almeno un secondo il tasto sul sistema UPS. Viene emesso un segnale acustico. Dopo pochi secondi l’UPS commuta sulla modalità...

  • Page 146: Funzionamento

    F U N Z I O N A M E N T O Funzionamento Funzioni sul display L’UPS dispone di un quadro di co- mando quattro tasti, display grafico e di quattro spie LED di stato (vedi Figura 10). Durante il fun- zionamento normale la scritta è...
  • Page 147 F U N Z I O N A M E N T O Stato Verde Giallo Giallo Rosso △ △ △ △ Accensione ● ↑ Funzionamento normale ● ● ↑ Funzionamento a batteria ● ● ↑ ECO mode ● ↑ Modalità...

  • Page 148: Schermata Iniziale

    F U N Z I O N A M E N T O Stato dell’UPS Segnale acustico di allarme Messaggio di guasto permanente Messaggio di allarme 1 al secondo Sovraccarico 2 al secondo 1 ogni 4 secondi, in caso di batteria scarica Funzionamento a batteria 1 ogni secondo Modalità...

  • Page 149: Menu Principale

    F U N Z I O N A M E N T O Menu principale Menu Informazione della funzione del menu Sottomenu principale UPS Status - Informazione di stato - Messaggi di allarme /guasto (se presenti) - Stato delle batterie (stato e livello di carica) - Modalità...

  • Page 150: Menu Settings

    F U N Z I O N A M E N T O 4.3.1 Menu Settings ATTENZIONE Impostazioni errate possono disattivare la protezione dell'ali- mentazione o danneggiare le utenze collegate, l’UPS o le batte- rie. Prestare attenzione alle raccomandazioni per lle imposta- zioni.
  • Page 151 F U N Z I O N A M E N T O "Enabled", "Disabled" "Enabled" Auto Bypass Raccomandazione: non modificare. "Enabled", "Disabled" "Disabled" Short Circuit Clea- In caso di cortocircuito sull'uscita minore di 4 rance secondi, con "enabled" non viene generato al- (Tolleranza al cor- cun messaggio di allarme.

  • Page 152: Stati Di Esercizio

    F U N Z I O N A M E N T O Stati di esercizio Funzionamento normale L’UPS funziona in modalità normale (Online), la rete di alimentazione è presente. L’UPS monitora le batterie e le ricari- ca se necessario. Inoltre protegge gli apparecchi collegati all'uscita dell’UPS da qualsiasi interruzione dell'alimenta- Figura 12: Funzionamento normale...
  • Page 153 F U N Z I O N A M E N T O AVVERTENZA In caso di sovraccarico, l’UPS si disattiva automaticamente dopo un tempo di ritardo predefinito (vedi "Tabella Potenza elettrica in uscita" in in Dati tecnici). Modalità Standby L’UPS funziona in modalità...
  • Page 154 F U N Z I O N A M E N T O Messaggio di guasto L’UPS visualizza un messaggio di guasto. attiva segnale acustico permanente. Il display diven- ta di colore rosso. Spegnere l’UPS. Contattare il Servizio Assistenza. Figura 19: Messaggio di guasto Sovraccarico L’UPS visualizza un sovraccarico (vedi Dati tecnici).

  • Page 155: Avvio E Spegnimento Dell'ups

    F U N Z I O N A M E N T O Avvio e spegnimento dell’UPS AVVERTENZA  Prima di avviare l’UPS verificare che tutte le utenze siano di- sattivate. Dopo l'avvio dell’UPS disattivare le utenze in se- quenza ...

  • Page 156: Spegnimento Dell' Ups Connesso Con La Rete

    F U N Z I O N A M E N T O Spegnimento dell’ UPS connesso con la rete 4.5.3 sull’UPS. 1. Premere per tre secondi il tasto Viene emesso un segnale acustico della durata di tre secondi. L’UPS commuta sulla modalità Bypass. AVVERTENZA viene rilasciato dopo meno di tre secondi, l’UPS Se il tasto...

  • Page 157: Configurazione Della Modalità "Eco Mode

    F U N Z I O N A M E N T O Configurazione della modalità "ECO mode" Nella modalità di esercizio "ECO mode" viene raggiunto un rendi- mento del 97%. L’UPS funziona normalmente in modalità Bypass, ma in caso di caduta di rete commuta in meno di 10 secondi sulla modalità...

  • Page 158: Configurazione Delle Impostazioni Di Bypass

    F U N Z I O N A M E N T O Configurazione delle impostazioni di bypass Auto Bypass (Bypass automatico): in genere la commutazione sulla modalità Bypass viene forzata quando si verifica un sovraccarico. Questa impostazione può essere disattivata. 1.

  • Page 159: Configurazione Delle Impostazioni Delle Batterie

    F U N Z I O N A M E N T O Configurazione delle impostazioni delle batterie 4.8.1 Pacchi batterie esterni Configurare l’UPS per pacchi batterie esterni al fine di garantire la massima autonomia: 1. Premere per almeno un secondo il tasto per attivare le op- zioni di menu.

  • Page 160: Configurazione Del Riavvio Automatico

    F U N Z I O N A M E N T O Requisiti per il test automatico delle batterie:  L'impostazione "Automatic battery tests“ non deve essere su "zero"  L’UPS deve funzionare in modalità normale, non devono essere presenti messaggi di allarme/guasto ...

  • Page 161: Funzioni Speciali

    F U N Z I O N I S P E C I A L I Funzioni speciali Funzionamento ridondante / parallelo Gli UPS XANTO S 10000 3/1 e XANTO S 20000 3/1 consentono un funzionamento ridondante / parallelo misto come un'affidabile unità N+X.
  • Page 162 F U N Z I O N I S P E C I A L I 3. Inoltre, ONLINE raccomanda di installare un bypass di manu- tenzione supplementare (non incluso nella fornitura) per l'unità (vedi Figura 24). 4. Se il ponticello è inserito nel collegamento a morsetto tra JP1 e JP2, rimuoverlo in ogni UPS (vedi Figura 6).
  • Page 163 F U N Z I O N I S P E C I A L I Versorgungsspannung Supply Voltage Wartungs-Bypass für Redundanz- / Parallelbetrieb Maintenance Bypass for redundancy / parallel mode USV 1 USV 2 USV 3 USV 4 UPS 1 UPS 2 UPS 3 UPS 4...

  • Page 164: Messa In Funzione In Modalità Di Funzionamento Ridondante/ Parallelo

    F U N Z I O N I S P E C I A L I 5.1.2 Messa in funzione in modalità di funzionamento ridondan- te/ parallelo AVVERTENZA  La modalità "ECO mode" non è disponibile, pertanto disatti- varla (vedi Menu Settings) ...

  • Page 165: Commutazione Della Modalità D'esercizio Degli Ups

    F U N Z I O N I S P E C I A L I 5.1.3 Commutazione della modalità d'esercizio degli UPS Dal funzionamento normale alla modalità Bypass: premere per tre secondi il tasto su un UPS. Tutti gli UPS commutano la modali- tà...

  • Page 166: Protezione Da Corrente Di Ritorno (Backfeed Protection)

    F U N Z I O N I S P E C I A L I 5.3 Protezione da corrente di ritorno (Backfeed Protection) L’UPS è predisposto per una protezione da corrente di ritorno sull'in- gresso di bypass. In caso di un feedback di tensione pericoloso, il relè separa la ten- sione di alimentazione dall'ingresso di bypass dell’UPS.

  • Page 167: Comunicazione

    C O M U N I C A Z I O N E Comunicazione Porta parallela RS-232 Parallel Port RS-232 Porta di arresto d'emergenza Slot SNMP REPO Intelligent Slot Slot AS400 AS400 Slot Bypass di manutenzione Ventola Maintenance Switch Porta per protezione da corrente di ritorno Backfeed Protection Port...

  • Page 168: Opzioni Di Comunicazione

    C O M U N I C A Z I O N E Opzioni di comunicazione Il sistema XANTO S dispone di un'interfaccia di comunicazione seriale (RS-232) e di un'interfaccia USB, così come di due slot per schede d'interfaccia opzionali. AVVERTENZA La velocità...

  • Page 169: Slot Per Schede D'interfaccia

    C O M U N I C A Z I O N E Funzione Input / Output Invio dei dati (TxD) Output Ricezione dei dati (RxD) / segnale d’ingresso (2) Input Massa Tabella 9: Scheda dei pin dell'RS-232 6.1.2 Slot per schede d'interfaccia Il sistema XANTO S è...

  • Page 170: Funzione Di Arresto D'emergenza Remoto (Repo)

    C O M U N I C A Z I O N E 6.1.3 Funzione di arresto d'emergenza remoto (REPO) La funzione di arresto d'emergenza remoto (REPO = Remote Emer- gency Power-Off) serve per lo spegnimento dell’UPS e per la disatti- vazione immediata a distanza delle utenze collegate.

  • Page 171: Software Datawatch

    C O M U N I C A Z I O N E Software DataWatch In dotazione con ogni sistema della Serie XANTO S viene fornito il software DataWatch, la soluzione completa per lo spegnimento e la gestione del sistema di PC o server, come anche per il monitoraggio del gruppo XANTO S e della rete.

  • Page 172: Manutenzione

    M A N U T E N Z I O N E Manutenzione Cura e manutenzione degli UPS/delle batterie Per una lunga durata del sistema è necessario che l'area circostante l'UPS sia pulita e priva di polvere. Se l'area in cui si trova il sistema è...

  • Page 173: Modalità Di Manutenzione

    M A N U T E N Z I O N E Modalità di manutenzione ATTENZIONE Gli interventi di manutenzione devono essere eseguiti da un tecnico qualificato, che possieda una certa familiarità con gli UPS e le misure di sicurezza necessarie. Tenere il personale non autorizzato lontano dall’UPS.

  • Page 174: Immagazzinamento Degli Ups/Delle Batterie

    M A N U T E N Z I O N E Immagazzinamento degli UPS/delle batterie Se l’UPS viene immagazzinato per un periodo di tempo prolungato, caricare la batteria ogni sei mesi collegando l’UPS alla rete di ali- mentazione. Le batterie interne si ricaricano in meno di tre ore fino al 90% della loro capacità.
  • Page 175 M A N U T E N Z I O N E ATTENZIONE  Gli interventi di manutenzione devono essere eseguiti da un tecnico qualificato, che possieda una certa familiarità con le batterie e le misure di sicurezza necessarie. Tenere il perso- nale non autorizzato lontano dalle batterie ...
  • Page 176 M A N U T E N Z I O N E Figura 28: Rimozione del pannello frontale dell’UPS 2. Staccare i collegamenti a innesto dei singoli inserti batterie interni e rimuovere la copertura delle batterie allentando entrambe le viti superiori (vedi Figura 29). Viti Collegamento a innesto...

  • Page 177: Test Delle Batterie Nuove

    M A N U T E N Z I O N E 5. Spingere l'pacco batterie con le batterie nuove nell'alloggia- mento. A tal fine esercitare una lieve pressione. 6. Montare nuovamente la copertura delle batterie. ATTENZIONE Durante il collegamento delle batterie può verificarsi un pic- colo arco elettrico.

  • Page 178: Smaltimento Delle Batterie Vecchie O Dell'ups

    M A N U T E N Z I O N E Smaltimento delle batterie vecchie o dell’UPS Informarsi presso il centro di riciclaggio o l'impianto di smaltimento dei rifiuti speciali presente nella propria zona per lo smaltimento cor- retto delle batterie vecchie o dell’UPS. Le batterie vecchie possono essere smaltite gratuitamente anche inviandole (a proprio carico) ad ONLINE (vedi Servizio Assistenza).

  • Page 179: Eliminazione Dei Guasti

    E L I M I N A Z I O N E D E I G U A S T I Eliminazione dei guasti La serie XANTO S è predisposta per il funzionamento autonomo e segnala automaticamente eventuali problemi durante il funziona- mento.

  • Page 180: Messaggi Di Avvertimento E Di Guasto

    E L I M I N A Z I O N E D E I G U A S T I Messaggi di avvertimento e di guasto Controllare lo stato dei messaggi di avvertimento e di guasto sulla base della seguente tabella. Adottare misure adeguate per eliminare questo stato.
  • Page 181 E L I M I N A Z I O N E D E I G U A S T I Messaggio di avver- Possibile causa Misura timento o guasto 41 Warning Il fabbisogno di Ridurre il carico sul’’UPS. L'UPS resta Output Overload (sov- energia supera la in funzione, l’UPS può...
  • Page 182 E L I M I N A Z I O N E D E I G U A S T I Messaggio di avver- Possibile causa Misura timento o guasto Messaggi di allarme/guasto specifici per collegamento in parallelo. E2 Fault Cavo parallelo guasto Controllare il corretto contatto Parallel Cable Fault...

  • Page 183: Altre Cause Di Guasto

    E L I M I N A Z I O N E D E I G U A S T I Altre cause di guasto Altri guasti Possibile causa Misura Collegare l’UPS alla corrente di re- L'UPS non mette Le batterie devono esse- a disposizione il re caricate o sostituite.

  • Page 184: Silenziamento Del Segnale Di Allarme

    E L I M I N A Z I O N E D E I G U A S T I Silenziamento del segnale di allarme 1. Premere per almeno un secondo il tasto per attivare le op- zioni di menu. Passare al menu "Control", quindi a "Buzzer mute".

  • Page 185: Dati Tecnici

    D A T I T E C N I C I Dati tecnici Specifiche degli UPS 9.1.1 Elenco dei tipi modelli Modello UPS Cod. articolo Potenza Pacco batterie Cod. articolo 10.000 VA Pacco batterie XANTO S 10000 3/1 XST1000031 9.000 W XANTO S XST1000031B 10000 /...
  • Page 186 D A T I T E C N I C I Modello Connettori di ingresso Connettore di uscita XANTO S 10000 3/1 Collegamento a morsetto Collegamento a morsetto max. 16mm max. 16mm XANTO S 20000 3/1 Collegamento a morsetto Collegamento a morsetto max.

  • Page 187: Batteria

    D A T I T E C N I C I 9.1.4 Batteria Batteria interna Pacco batterie (BP) Fusibile XANTO S 10000 3/1 288V (24 x 12V / 9Ah) 1 stringa in parallelo 288V (48 x 12V / 9Ah) 2 x 50A 2 stringhe in parallelo XANTO S 20000 3/1 288V (48 x 12V / 9Ah)

  • Page 188: Ambiente E Sicurezza

    D A T I T E C N I C I 9.1.7 Ambiente e sicurezza Protezione contro EN 61000-4-2, Livello 4 sovratensioni EN 61000-4-3, Livello 3 EN 61000-4-4, Livello 4 EN 61000-4-5, Livello 4 Certificati EMC CE secondo IEC/EN 62040-2 Categoria C3 Sicurezza EN 62040-1:2008 Omologazione...

  • Page 189: Viste Posteriori Degli Ups

    D A T I T E C N I C I Viste posteriori degli UPS Descrizione dei collegamenti, vedi Comunicazione. Figura 30: Viste posteriori XANTO S 10000 3/1 e 20000 3/1 189 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 190: Dichiarazione Ce

    D A T I T E C N I C I Dichiarazione CE 190 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

  • Page 191: Garanzia

    Tutti i contenuti sono protetti dal diritto d'autore. Copyright © 2012 di ONLINE USV-Systeme AG. Tutti i diritti riservati. È vietata la riprodu- zione, integrale o parziale, senza autorizzazione. 191 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc...
  • Page 192 192 / 192 XS10000+XS20000_31_manual_ger_eng_it_V1.1.2.doc R. Kistler...

This manual is also suitable for:

20000 3/1 xanto s series
