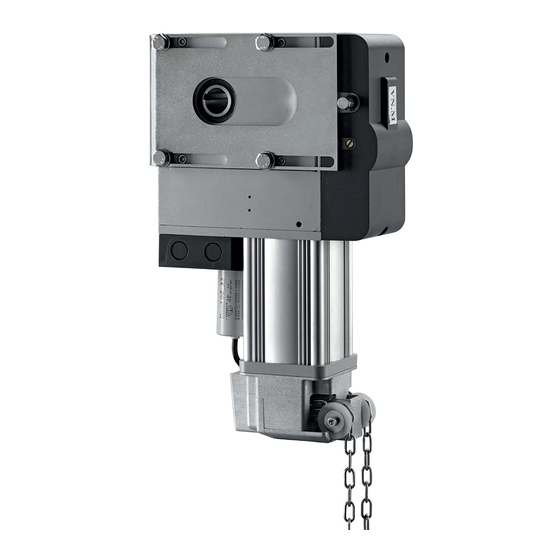

Beninca VN.M20 User Handbook Manual
Operator for sectional doors and rolling doors
Hide thumbs
Also See for VN.M20:
- Manual (25 pages) ,
- Operating instructions manual (24 pages) ,
- Manual (49 pages)
Advertisement
Quick Links

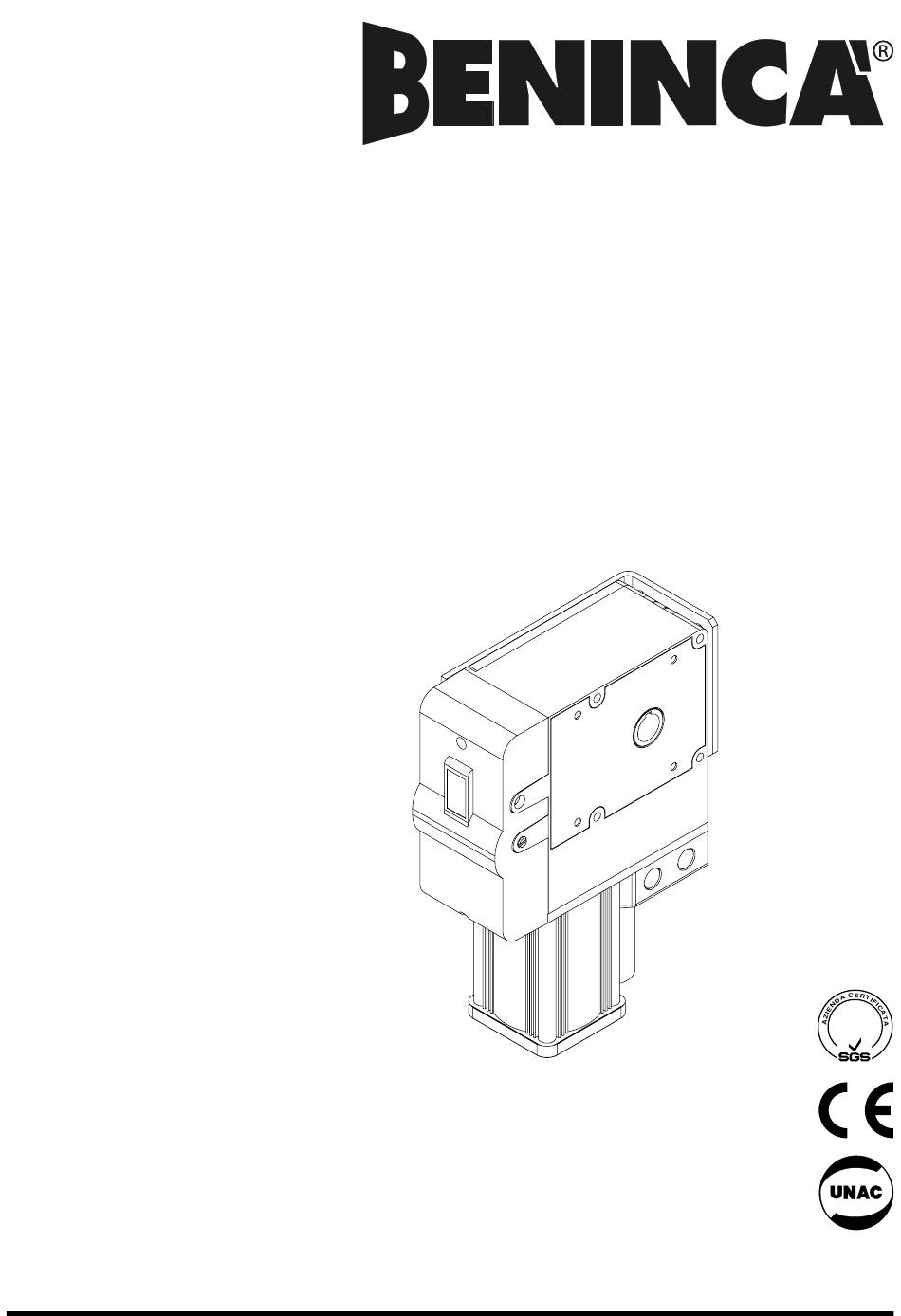

L8542213
Rev. 04/03/04
Libro istruzioni e catalogo ricambi per l'installatore
User's handbook and spare parts catalogue for the installer
Handbuch und Ersatzteilkatalog für den Installateur
Manuel d'instructions et catalogue des pièces de rechange pour l'installateur
Libro de instrucciones y catálogo de recambios para el instalador
AUTOMAZIONE PER PORTE SEZIONALI ED A ROTOLAMENTO
AUTOMATISME POUR PORTES SECTIONNELLES ET PORTES A ENROULEMENT
AUTOMATIZACIÓN PARA PUERTAS DE SECCIONES Y DE RODAMIENTO
VN.M20
VN.M40
OPERATOR FOR SECTIONAL DOORS AND ROLLING DOORS
ANTRIEBE FÜR SEKTIONALE TÜREN UND ROLLTÜREN
VN.MT20
VN.MT40
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE ED AFFINI
UNI
EN ISO
9001
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Beninca VN.M20
Summary of Contents for Beninca VN.M20
- Page 1 AUTOMAZIONE PER PORTE SEZIONALI ED A ROTOLAMENTO OPERATOR FOR SECTIONAL DOORS AND ROLLING DOORS ANTRIEBE FÜR SEKTIONALE TÜREN UND ROLLTÜREN AUTOMATISME POUR PORTES SECTIONNELLES ET PORTES A ENROULEMENT AUTOMATIZACIÓN PARA PUERTAS DE SECCIONES Y DE RODAMIENTO VN.M20 VN.MT20 VN.M40 VN.MT40 EN ISO 9001 Libro istruzioni e catalogo ricambi per l’installatore...
- Page 2 Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Dichiara che: l’automazione per porte sezionali scorrevoli ed a rotolamento modelli VN.M20, VN.M40, VN.MT20, VN.MT40. • è costruita per essere incorporata in una macchina o per essere assemblata con altri macchinari per costituire una macchina considerata dalla Direttiva 89/392 CE, come modificata;...
- Page 3 Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Déclare ci-après que: l’automatisme pour portes sectionnelles et portes à enroulement VN.M20, VN.M40, VN.MT20, VN.MT40. • est prévu pour être incorporé dans une machine ou être assemblé avec d’autres machines pour consituer une machine couverte par la norme 89/392/CEE, modifiée;...
- Page 4 Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Declara que: la automatización para puertas de secciones y de rodamiento VN.M20, VN.M40, VN.MT20, VN.MT40. • está construída para ser incorporada en una máquina o para ser ensamblada con otras maquinarias para construir una máquina considerada por la Directiva 89/392 CE, como modificada;...
- Page 5 Attenzione • Prima di procedere all’installazione leggere le istruzioni qui riportate. • È fatto divieto assoluto di utilizzare il prodotto VN.M per applicazioni diverse da quelle contemplate dalle presenti istruzioni. • Istruire l’utilizzatore all’uso dell’impianto. • Consegnare all’utilizzatore le istruzioni ad esso rivolte. •...
- Page 6 Limiti di impiego ed avvertenze Questo motoriduttore è progettato per la motorizzazione di porte sezionali bilanciate (VN.M20 / VN.MT20), porte a rotolamento (VN.M40 / VN.MT40) e porte scorrevoli industriali. Prima di procedere all’installazione, verificare il bilanciamento e lo scorrimento della porta. Controllare lo stato delle funi, delle molle e del sistema paracadute.
- Page 7 Dati tecnici Specifications Technische Daten Donnees technique Datos técnicos VN.M20 VN.MT20 Alimentazione nominale Power supply Speisung Alimentation Alimentación V(50Hz) 1x230 3x400 Assorbimento nominale Consumption Stromaufnahme Absorption Consumo Potenza nominale Power Leistung Puissance Potencia Coppia nominale Torque Drehmoment Couple * Peso max. porta * Door max.
- Page 8 Soffitto. Ceiling. Decke. Plafond. Techo. Parete. Wall. Wand. Cloison. Pared. 150 max. 82 min. Ø 11 Fig.2...
-
Page 9: Installazione
Installazione Grazie alla sua versatilità, il motoriduttore può essere montato non solo a destra o a sinistra della porta, ma anche orizzontalmente o verticalmente (fig. 2). Il motoriduttore è progettato per azionare direttamente l’albero avvolgifuni della porta che deve avere un diametro di 1"... - Page 10 Saldare o avvitare Weld or fit with screws. Schweissen oder festschrauben. Souder ou visser. Soldar o atornillar. Albero avvolgicavo Cable winding shaft. Kabelwicklerwelle. Arbre enrouleur de câble. Eje enrollacables. Fig.3 Albero avvolgifuni Cable winding shaft. Per il montaggio della piastra da questo lato utilizzare Kabelwicklerwelle.
- Page 11 VN.CT (chain) and VN.GT (joint for chain) are required. See fig. 5. Installation Dank der Vielseitigkeit der Getriebemotoren können diese sowohl rechts als auch links der Tür aber auch horizontal oder vertikal montiert werden (Abb. 2). Der Getriebemotor ist entwickelt worden, um direkt die Welle des Kabelwicklers der Tür zu steuern. Die Welle muß...
- Page 12 VN.M20/MT20 for doors having 8 m max. length for each wing. VN.M40/MT40 for doors having 16 m max. length for each wing. VN.M20/MT20 für Türen mit einer max. Länge von 8 Metern pro Flügel. VN.M40/MT40 für Türen mit einer max. Länge von 16 Metern pro Flügel.
-
Page 13: Instalación
Pour l’application sur portes coulissantes industrielles (1 ou 2 battants), il est nécessaire de monter les articles VN.TC (tendeur de chaîne), VN.CT (chaîne) et VN.GT (joint de chaîne). Voir fig. 5. Instalación Gracias a su versatilidad, el motorreductor se puede montar no sólo a la derecha o la izquierda de la puerta, sino también horizontal o verticalmente (fig. - Page 14 F doit être branché aux bornes 1 et 2 de la centrale DA.V. Close limit switch. Conectar el condensador de 25 µF a los bornes 1 y 2 de la centralita DA.V. Fernschalter schliesst. F.C. ferme. VN.M20 VN.M40 F.C. cierra. Fase Finecorsa Apre Phase.
- Page 15 Per utilizzare il microinterruttore a disposizione come finecorsa di sicurezza in chiusura, modificare i cablaggi come da fig. 8. To use the micro-switch supplied as a safety limit switch in the closing phase, modify the cable positions as per fig. 8. Um den Mikroschalter als Sicherheitsendschalter beim Schließen zu verwenden, die Verkabelung laut Abb.
- Page 16 Fig.10 Vite M6. M6 screw . Schrauben M6. Vis M6. Tornillo M6. Avvitare la vite per posticipare l’intervento del finecorsa. Tighten the screw to delay the triggering of the limit switch. Die Schraube zudrehen, um das Einschalten des Endschalters zu verzögern. Serrer la vis pour retarder l’intervention du fin de course.
- Page 17 • Then position the blue cam so that it is activated slightly delayed with respect to the red cam. • Power the automatic unit and operate it (if it is a closing operation, invert wires 1 and 3 of the motor power supply, fig.
- Page 18 Albero delle camme per VN.M20/MT20 - VN.S20/ST20 - Cam shaft - Nockenwelle - Arbre à cames - Eje de las excéntricas 9686860 Albero rinvio f.c. per VN.M20/MT20 - VN.S20/ST20 - L. s. extension shaft - Rücklaufwelle Endschalter - Arbre de renvoi des f. d. c. - Eje transmisión f. d. c. 9686861 Albero rinvio f.c.
- Page 19 VN.M20 - VN.M40 - VN.MT20 - VN.MT40 Libro istruzioni per l’utilizzatore - User’s handbook for the user Handbuch für den Verbraucher - Manuel d’instructions pour l’utilisateur Libro de instrucciones para el usuario Norme di sicurezza • Non sostare nella zona di movimento della porta.
- Page 20 Tenere in tensione Keep stretched. Gespannt halten. Garder tendu. Mantener en tension. Tirare provocando la rotazione Pull causing the rotation of the chain. Ziehen, um zu drehen. Tirer en provoquant la rotation. Tirar para causar el giro. Fig.12...
- Page 21 Manovra manuale e d’emergenza Per movimentare la porta in caso di mancanza dell’energia elettrica o di avaria, tenere in leggera tensione un ramo della catena ad anelli, e tirare l’altro ramo provocandone la rotazione (fig. 12). Se al ritorno dell’energia elettrica l’automazione non funzionasse, controllare che la catena non sia rimasta in tensione, in quanto un microinterruttore di sicurezza scollega automaticamente il motore durante la manovra ma- nuale.
-
Page 22: Manutenzione
Manutenzione • Controllare periodicamente l’efficienza dello sblocco manuale di emergenza. • Astenersi assolutamente dal tentativo di effettuare riparazioni, potreste incorrere in incidenti; per queste opera- zioni contattare un tecnico specializzato. • L’attuatore non richiede manutenzioni ordinarie, tuttavia è necessario verificare periodicamente l’efficienza dei dispositivi di sicurezza e le altre parti dell’impianto che potrebbero creare pericoli in seguito ad usura. - Page 23 Benincá parts be used. Achtung Alle Produkte BENINCA’ wurden mit einem Versicherungsschein versehen, der alle eventuellen Schäden an Dingen oder Personen abdeckt, die durch Herstellungsdefekte hervorgerufen wurden, vorausgesetzt, das Gerät besitzt die Kennzeichnung EU und es wurden original BENINCA’ Einzelkomponenten verwendet.
- Page 24 AUTOMATISMI BENINCÀ Srl - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728...
