Kesseböhmer CLIMBER Operating Instructions Manual

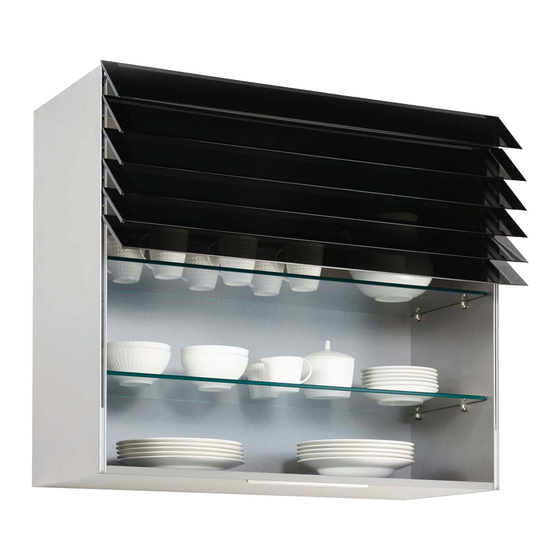

Slat lifter, cabinet attachment
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

!
"
#
#

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLIMBER and is the answer not in the manual?

Questions and answers

Related Manuals for Kesseböhmer CLIMBER

Summary of Contents for Kesseböhmer CLIMBER

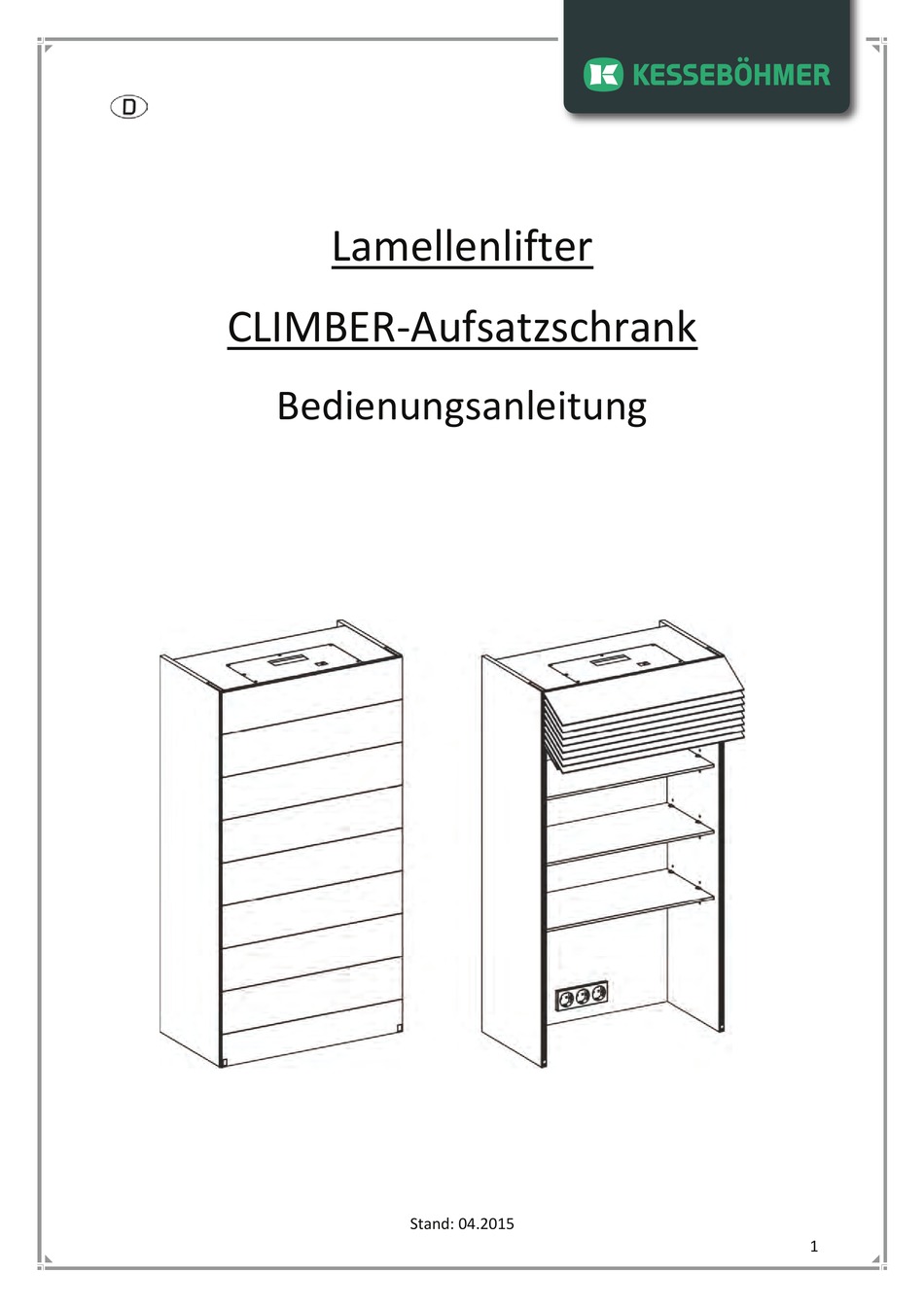

  • Page 1 "...

  • Page 2: Table Of Contents

    5.6 Reinigung und Tätigkeiten am Oberschrank 5.7 Beschädigungen der Antriebseinheit oder des Sensorfeldes 6 Bedienung 6.1 Öffnen des Lamellenlifters Aufsatz-CLIMBER 6.2 Schließen des Lamellenlifters Aufsatz- CLIMBER 7 Sicherheitsabschaltung 7.1 Sicherheitsabschaltung in AUF- Richtung 7.2 Sicherheitsabschaltung in AB- Richtung 8 RESET 8.1 RESET in Werkseinstellung...

  • Page 3: Zu Dieser Anleitung

    1. Zu dieser Anleitung Herzlichen Dank für Ihren Kauf! Mit dem Lamellenlifter Aufsatz-CLIMBER haben Sie ein hochwertiges Produkt erworben. Damit Sie den Komfort und die Sicherheit des Lamellenlifters Aufsatz-CLIMBER genießen können, beachten Sie bitte folgende Hinweise: Lesen Sie die Bedienungs- und Montageanleitung vor Gebrauch aufmerksam durch.

  • Page 4: Sicherheit

    Gewährleistung für Schäden und Folgeschäden übernehmen kann, die durch Nichtbeachtung der Bedienungs- und Montageanleitung entstehen. 5.2 Sicherheitshinweise Nur eine qualifizierte Fachkraft darf den Lamellenlifter Aufsatz- CLIMBER einbauen und die Inbetriebnahme nur nach Bedienungsanleitung vornehmen! Das Gerät darf nur an ein Stromnetz angeschlossen werden, dessen Spannung, Stromart und Frequenz mit den Angaben der Technischen Daten auf Seite 12 aufgeführt sind.

  • Page 5: Kinder

    5.5 Bauliche Veränderungen und Ersatzteile Bauliche Veränderungen und vom Hersteller nicht zugelassene Ersatzteile beeinträchtigen Sicherheit und Funktion des Lamellenlifters Aufsatz- CLIMBER und sind daher nicht erlaubt. Verwenden Sie nur Original-Ersatzteile des Herstellers. Nur eine qualifizierte Fachkraft darf einzelne Komponenten einbauen, austauschen oder jegliche Verkabelung vornehmen.

  • Page 6: Beschädigungen Der Antriebseinheit Oder Des Sensorfeldes

    6. Bedienfunktion Aufsatz Climber Standard Die Steuerung des Lamellenlifters Aufsatz-CLIMBER erfolgt über Sensorfelder, die unten links und rechts im Frontbereich angebracht sind. Durch die Berührung des Sensorfeldes heben und senken sich die Lamellen des Lamellenlifters automatisch in Vertikaler Richtung.

  • Page 7: Sicherheitsabschaltung

    6.1 Öffnen des Lamellenlifters CLIMBER Befindet sich der Lamellenlifter im geschlossenen Zustand genügt lediglich eine Berührung der Sensortaste und die Lamellen heben sich. 6.2 Schließen des Lamellenlifters CLIMBER Befindet sich der Lamellenlifter im geöffneten Zustand genügt lediglich eine weitere Berührung der Sensortaste und die Lamellen senken sich.

  • Page 8: Reset

    Voraussetzung für diesen Vorgang ist, dass die beiden Endpositionen AUF und AB bereits programmiert sind. Vor Programmierung den Aufsatz-Climber herunterfahren (5., 5.1.). Sobald der Climber geschlossen ist, bitte diesen für 2 Sek. vom Netz nehmen (5.2.). Nach Spannungswiederkehr (Netzspannung wird eingeschaltet) Sensor drücken (5.3.) und in der gewünschten Position anhalten (5.4., 5.5., 5.6.).
  • Page 11 8.1 RESET in Werkseinstellung (Typ 2015) HINWEIS: VOR Durchführung der folgenden Punkte, diese aufmerksam durchlesen. 1 Einlernphase Sind noch keine Endstellungen eingestellt worden (Werkseinstellung), müssen diese zuerst eingestellt werden. Dies geschieht zum ersten Mal bei der Inbetriebnahme des Schrankes und dann im Bedarfsfall.
  • Page 12 1.5 Korrektur der Zwischenposition Die eingelernte Zwischenposition kann in einem Bereich von ca. +/- 3 cm korrigiert werden. Das Zeitfenster für die Einstellung beträgt 3 Minuten nach Spannungswiederkehr oder nach Löschen der Werte über den Sensorschalter. Auch dieser Wert kann mehrfach innerhalb des Zeitfensters neu überschrieben werden. 2 Löschen aller Einstellungen (RESET) über Reedkontakt Hier werden alle Einstellungen wieder auf Werkseinstellung gesetzt.

  • Page 15: Störungen

    9 Störungen Störung Mögliche Ursache Abhilfe Die Lamellen öffnen und Softwarefehler Führen Sie ein Reset in schließen nicht vollständig Werkseinstellung durch. Bei Berührung des Schlaffseil-Erkennung aktiviert Führen Sie ein Reset in Sensorfeldes öffnen sich Werkseinstellung durch. die Lamellen für wenige cm und schließen wieder Bei Berührung des Sensorfeldes reagieren die...

  • Page 16: Ersatzteile

    10 Ersatzteile Bestellen Sie Ersatzteile bei Ihrem Händler oder Möbellieferanten. 11 Entsorgung Die Demontage des Lamellenlifters Aufsatz- CLIMBER darf nur von einer qualifizierten Fachkraft entsprechend separaten Montageanleitung durchgeführt werden. Entsorgen alle elektronischen Komponenten des Lamellenlifters Aufsatz-CLIMBER, gemäß den örtlichen Vorschriften in einer getrennten Sammlung für Elektro- und Elektronikgeräte.
  • Page 18 "...
  • Page 19 5.5 Structural modifications and spare parts 5.6 Cleaning and activities on the wall cabinet 5.7 Damage to drive unit or sensor field 6.1 Opening the CLIMBER slat lifter attachment 6.2 Closing the CLIMBER slat lifter attachment 7 Safety switch-off 7.1 Safety switch-off in UP direction 7.2 Safety switch-off in DOWN direction...

  • Page 20: About This Manual

    Many thanks for your purchase! You have purchased a high quality product with the CLIMBER slat lifter attachment. Please follow the information below so that you can enjoy the comfort and safety of the CLIMBER slat lifter attachment. Please read the operation and assembly manual carefully through before use.

  • Page 21: Safety

    5.2 Safety information Only a qualified expert may install the CLIMBER slat lifter attachment, and initial start-up may only be carried out in accordance with the operating manual. The device may only be connected to an electricity network whose voltage, current type and frequency match the information contained in the technical data on page 12.

  • Page 22: Children

    Ensure that neither water nor aggressive cleansing agents can wet the motor unit or the sensor field when cleaning the cabinet attachment. Before cleaning, switch the power socket to which the CLIMBER slat lifter attachment is connected off, or disconnect the motor unit.

  • Page 23: Damage To Drive Unit Or Sensor Field

    6. Operating function Climber Standard attachment The CLIMBER slat lifter attachment is controlled by sensor fields which are attached to the front area at the bottom left and right. If the sensor field is contacted, the slat lifter slats raise and lower themselves automatically in a vertical direction.

  • Page 24: Opening The Climber Slat Lifter Attachment

    6.1 Opening the CLIMBER slat lifter attachment If the slat lifter is in the closed position, you only need to touch the sensor button and the slats will raise. 6.2 Closing the CLIMBER slat lifter attachment If the slat lifter is in the open position, you only need to touch the sensor button again and the slats will lower.

  • Page 25: Reset

    A requirement for this process is that both UP and DOWN end positions are already programmed. Before programming, run the climber attachment down (5., 5.1.). As soon as the climber has closed, please disconnect it from the mains for 2 seconds (5.2.).

  • Page 28: Reset To Factory Settings

    8.1 RESET to factory settings (Type 2015) NOTE: Please read the following carefully before carrying out the points below. 1 Teaching-in phase If no end positions have yet been set (factory settings) these have to be set first. This takes place for the first time when the cabinet is started up, and then as required.
  • Page 29 1.5 Correction of intermediate position The taught-in intermediate position can be corrected within a range of around +/-3 cm. The time window for setting is 3 minutes after power has been restored, or after deleting the values using the sensor switch. This value can also be overwritten as many times as required within the time window.

  • Page 32: Faults

    9 Faults Fault Possible cause Remedy The slats do not open or Software error Carry out a reset to factory close completely settings. When the sensor field is Cable slack activated Carry out a reset to factory contacted the slats only settings.

  • Page 33: Spare Parts

    Order spare parts from your dealer or furniture supplier. 11 Disposal Dismantling of the CLIMBER slat lifter attachment may only be carried out by qualified experts in accordance with the separate assembly instructions. Dispose of all CLIMBER slat lifter attachment electronic components in accordance with local regulations using separate collection for electrical and electronic devices.
