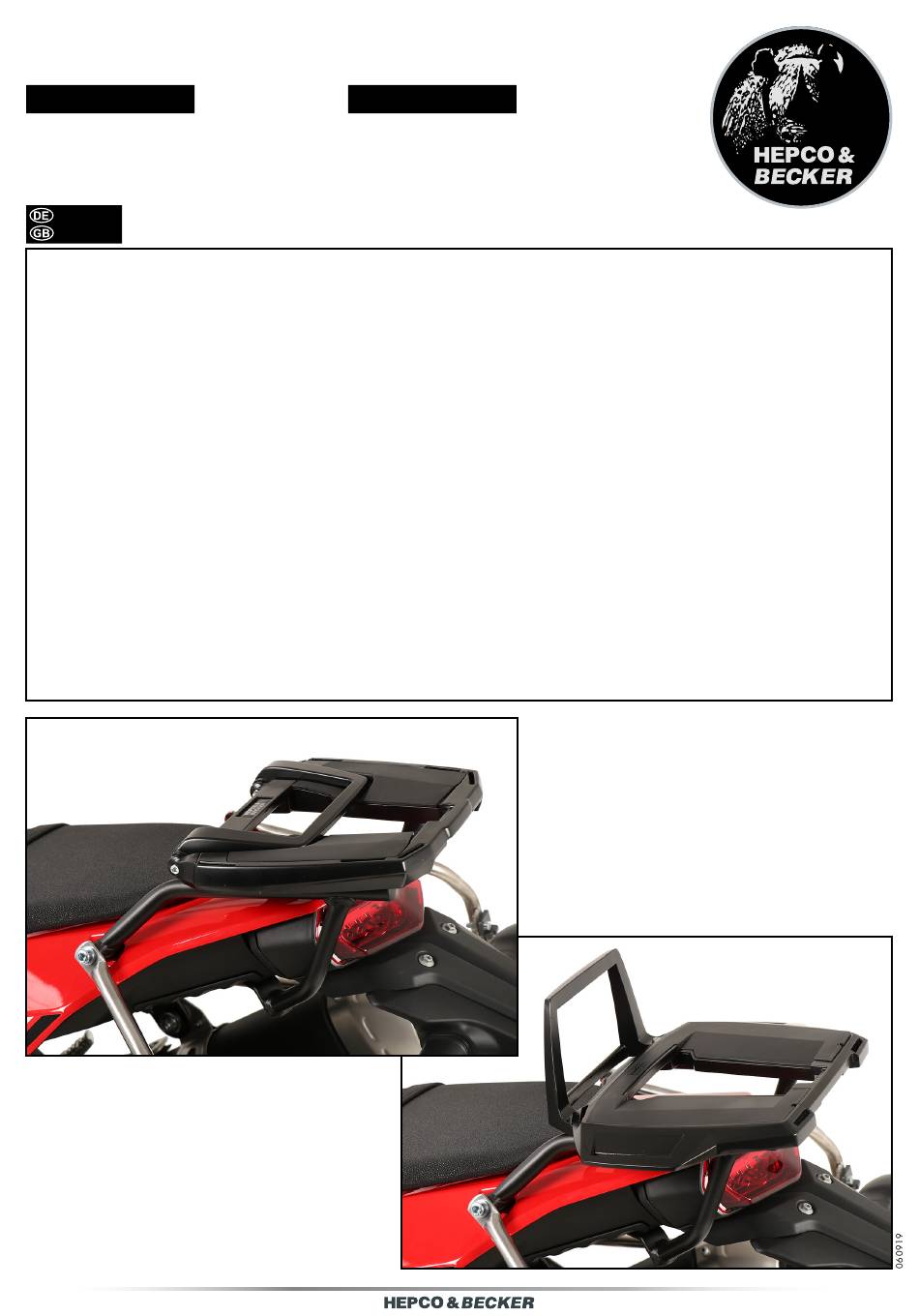

Easyrack
Artikel Nr.: / Item-no.:
4564
661
01 01
YAMAHA Ténéré 700
ab Baujahr 2019 / from date of manufacture 2019
INHALT
CONTENT
1x 700010462 Rohradapter links
1x 700010463 Rohradapter rechts
1x 700010464 Schraubensatz:
2x Zylinderschraube ISK M6x60
2x Zylinderschraube ISK M8x50
4x Zylinderschraube ISK M6x20
4x Zylinderschraube ISK M6x12
4x Viereck-Scheibe 20x20x ø6,4
4x Selbstsichernde Mutter M6
4x U-Scheiben Ø6,4
2x Karosseriescheibe Ø6,4xØ18
2x Aludistanz Ø18xØ7x30
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:

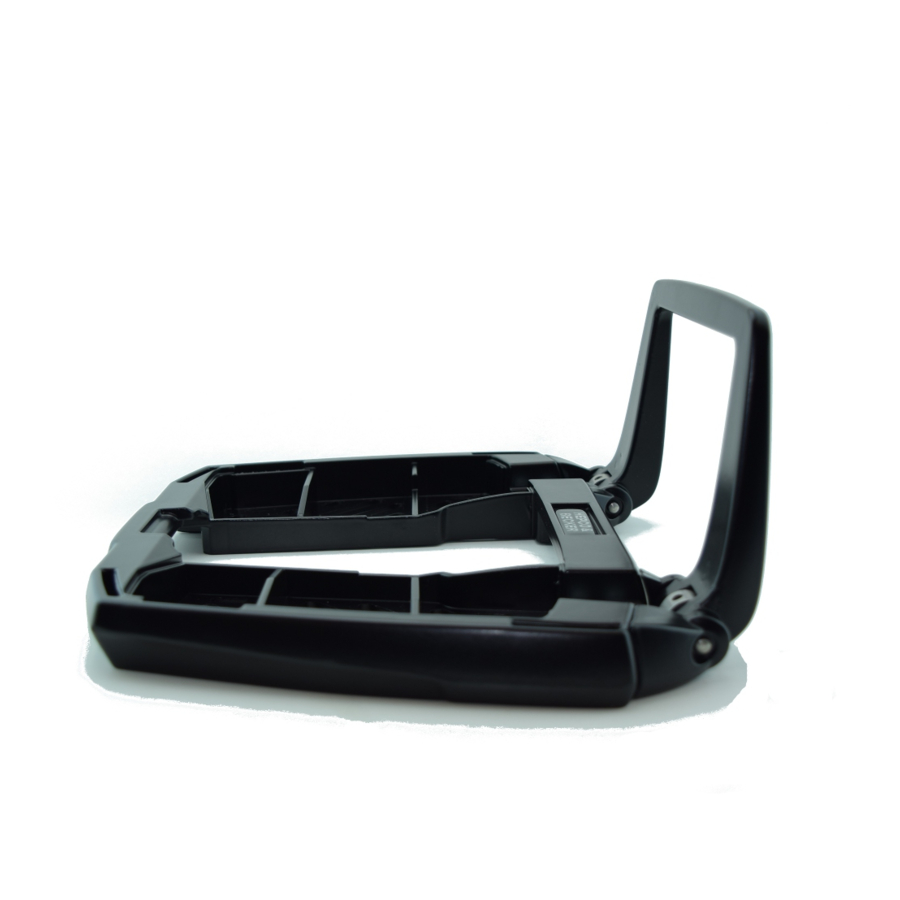

1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
Easyrack
Alurack
Artikel Nr.: / Item-no.:
652
schwarz/black
4564
01 01
schwarz/black
1x 700010462 Tube adapter left
1x 700010463 Tube adapter right
1x 700010464 Screw kit:
2x Allen screw M6x60
2x Allen screw M8x50
4x Allen screw M6x20
4x Allen screw M6x12
4x Special washer 20x20xØ6,4
4x Self lock nut M6
4x Washer Ø6,4
2x Body washer Ø6,4xØ18
2x Alu spacer Ø18xØ7x30
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
Alurack
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Easyrack
Summary of Contents for hepco & becker Easyrack
- Page 1 1x 799.902HB bow for Alu-rack 1x 799.903HB Abdeckplatte für Rack 1x 799.903HB plastic cover for rack Bei Bestellung eines Easyracks zusätzlich: When ordering a Easyrack: 1x 700008650 Easyrack 1x 700008650 Easyrack 1x 700008647 Abdeckblende links 1x 700008647 plastic cover left...
- Page 2 BENÖTIGTE WERKZEUGE TOOLS REQUIRED WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugsmoment festgezogen.
- Page 3 Ø6,4xØ18. Between lug and frame add the alu spacer Ø18xØ7x30. Fahrtrichtung/driving direction Montage des Easyracks: Das Easyrack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt. Anschließend Kunststoffabdeckungen montieren.
- Page 4 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Aluracks: Das Alurack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt. Anschließend Kunststoffabdeckung montieren. Fastening of the Alurack: On the tube adapters. Use allen screws M6x20 and special washers 20x20xØ6,4.
