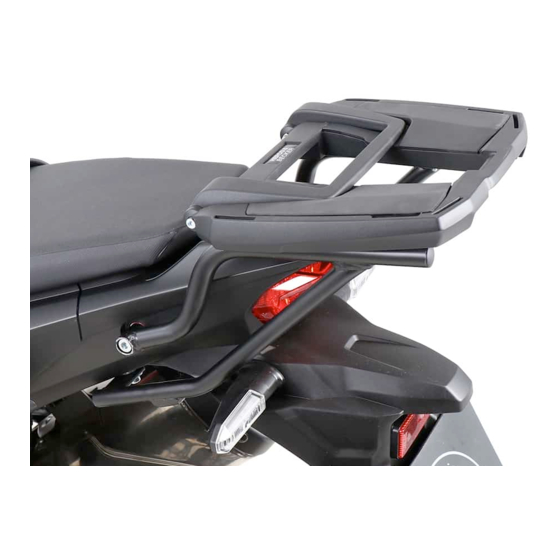

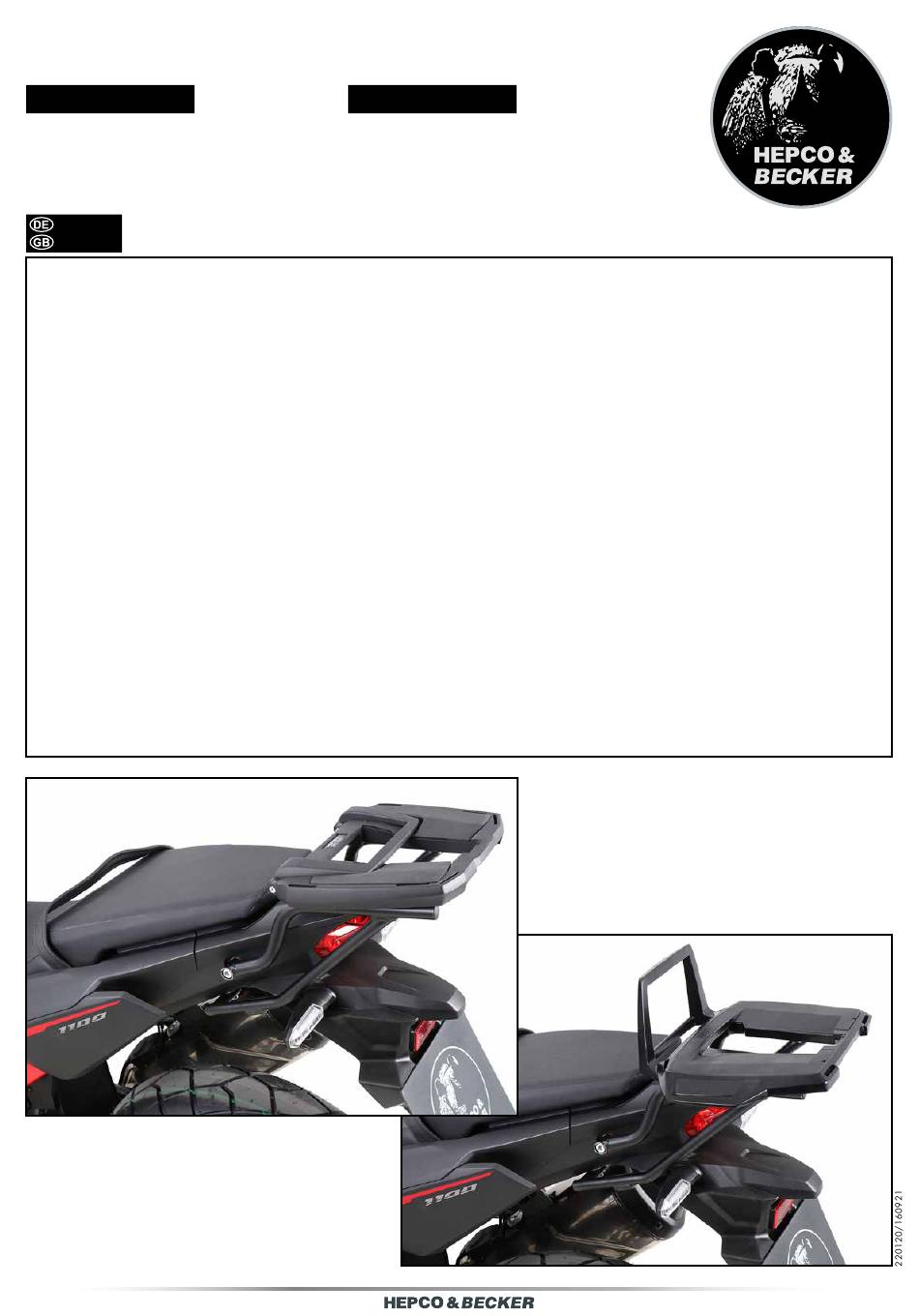

Easyrack
Artikel Nr.: / Item-no.:
9521
661
01 01
Honda CRF 1100 L Africa Twin
(2019-)
Hinweis: Nicht passend mit Originalbrücke. Bei vorhandener Originalbrücke passt 655/6629522 01 01.
INHALT
CONTENT
Note: Not suitable with original rack. In combination with original rack 655/6629522 01 01 fits.
1x 700010772 Rohradapter links
1x 700010773 Rohradapter rechts
1x 700010774 Schraubensatz:
2x Zylinderschraube ISK M8x30
2x Zylinderschraube ISK M6x65
2x Zylinderschraube ISK M6x50
4x Zylinderschraube ISK M6x20
4x Zylinderschraube ISK M6x12
4x Viereck-Scheibe 20x20x ø6,4
4x Selbstsichernde Mutter M6
4x U-Scheiben Ø6,4
4x Karosseriescheibe Ø6,4x18
2x Aludistanz Ø18xØ7x40
2x Aludistanz Ø18xØ7x25
Bei Bestellung eines Aluracks zusätzlich:
1x 700006881 Alurack
1x 700006882 TC-Bügel für Alurack
1x 700006883 Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
Easyrack
Alurack
Artikel Nr.: / Item-no.:
652
schwarz/black
9521
01 01
schwarz/black
1x 700010772 Tube adapter left
1x 700010773 Tube adapter right
1x 700010774 Screw kit:
2x Allen screw M8x30
2x Allen screw M6x65
2x Allen screw M6x50
4x Allen screw M6x20
4x Allen screw M6x12
4x Special washer 20x20x ø6,4
4x Self lock nut M6
4x Washer Ø6,4
4x Body washer Ø6,4x18
2x Alu spacer Ø18xØ7x40
2x Alu spacer Ø18xØ7x25
When ordering a Alurack:
1x 700006881 Alurack
1x 700006882 bow for Alurack
1x 700006883 plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
Alurack
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Easyrack
Summary of Contents for hepco & becker Easyrack
- Page 1 1x 700006882 bow for Alurack 1x 700006883 Abdeckplatte für Rack 1x 700006883 plastic cover for rack Bei Bestellung eines Easyracks zusätzlich: When ordering a Easyrack: 1x 700008650 Easyrack 1x 700008650 Easyrack 1x 700008647 Abdeckblende links 1x 700008647 plastic cover left...
- Page 2 BENÖTIGTE WERKZEUGE TOOLS REQUIRED WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugsmoment festgezogen.
- Page 3 With allen screws M6x65 and body washers Ø6,4x18.Insert the alu spacers Ø18xØ7x40 between brackets and frame. Montage des Easyracks: Das Easyrack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt.
- Page 4 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Aluracks: Das Alurack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben 20x20xø6,4, den U-Scheiben ø6,4 und den selbstsichernden Muttern M6 auf den Rohradaptern verschraubt. Anschließend Kunststoffabdeckung montieren. Fastening of the Alurack: On the tube adapters. Use allen screws M6x20 and special washers 20x20xØ6,4.
