BMW S 1000 XR
ab Baujahr 2015

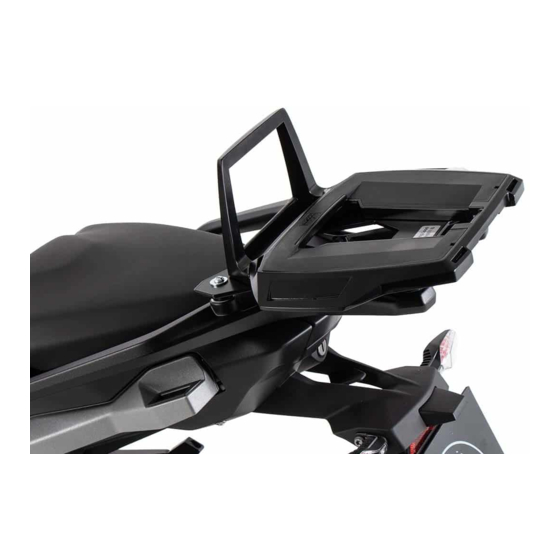

Alurack
für Original Topcaseträger
Artikel-Nr.: 655675 01 01 schwarz
Easyrack
für Original Topcaseträger
Artikel-Nr.: 662675 01 01 schwarz

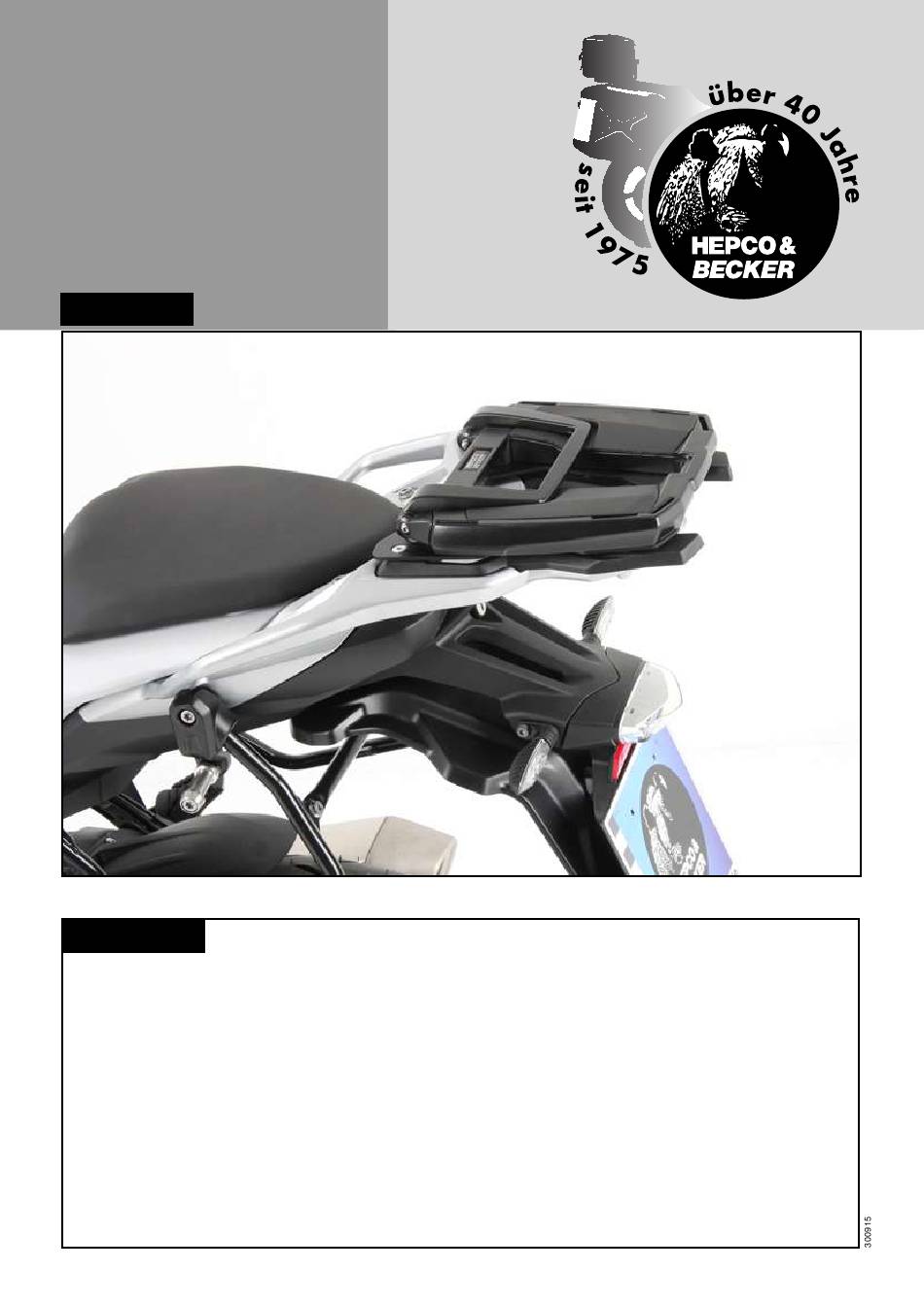

Montage
Easyrack
(Alurack ohne Abbildung)
Hinweise
Montage nur in Verbindung mit Original BMW Topcase Halter möglich !
Zum Einkleben der Senkkopfschrauben M6x30 wird Schraubensicherung „Loctite 243 Mittelfest" benötigt.
Montagehinweis:
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben
dann auf das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist.
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker Alurack
Summary of Contents for hepco & becker Alurack
- Page 1 Easyrack für Original Topcaseträger Artikel-Nr.: 662675 01 01 schwarz Montage Easyrack (Alurack ohne Abbildung) Hinweise Montage nur in Verbindung mit Original BMW Topcase Halter möglich ! Zum Einkleben der Senkkopfschrauben M6x30 wird Schraubensicherung „Loctite 243 Mittelfest“ benötigt. Montagehinweis: Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 2 Die Gepäckplatte auflegen und von oben mit den Senkkopfschrauben M6x30 und Loctite 243 (mittelfest) in den nun freien Gewinden verschrauben. Nur beim Alurack notwendig ! Easyrack weiter mit Schritt 4: Vorbereitung des Alu-Racks: Den beiliegenden TC-Bügel mit den Inbusschrauben 6 x 12 hinten unter dem Alu-Rack verschrauben.
- Page 3 BMW S 1000 XR 2015 - 655675 01 01/662675 01 01 Montage des Aluracks: Alurack: vorne mit den Inbusschrauben M6x20, U-Scheiben ø6,4 und selbstsichernden Muttern M6. Hinten mit den Inbusschrauben M6x20 und den Viereck-Scheiben 20x20x ø6,4 in den vorhandenen Gewinden.
-
Page 4: Assembling Instructions
Original Topcase carrier Item.-no.: 662675 01 01 black Assembling instructions Easyrack (Alurack without picture) Notice Mountable in connection with original BMW Topcase holder only! To fix the countersunk screws M6x30 screw locking "Loctite 243 medium strength" is required. Installation note: Of course, the assembly requires a certain technical experience. -
Page 5: Tools Required
Fastening of the adapter plate: at the now free borings. Use allen screws M6x30 and Loctite 243. for Alurack mounting only ! Easyrack go to step 4: Fastening of the bow for the rack: Fix the bow to the rack with allen screws M6 x 12. - Page 6 BMW S 1000 XR 2015 - 655675 01 01/662675 01 01 Fastening of the Alurack: Alurack: front with allen screws M6 x 20 and washers ø6,4 and self-lock nuts M6. Rear with allen screws M6 x 20 and special washer 20 x 20 x ø6,4 in the threads of the adapter plate.
