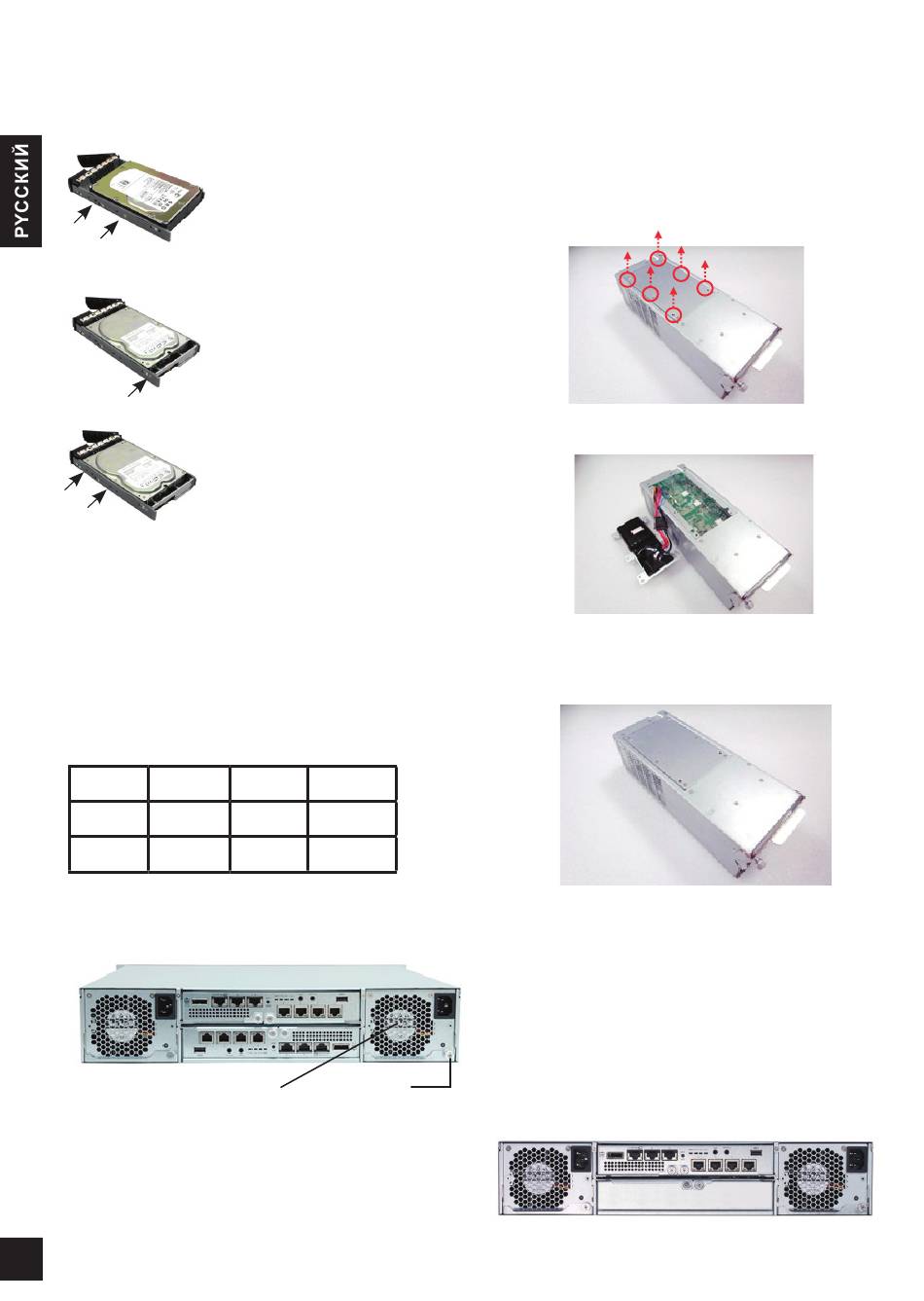

Установка дисков
Примечание : Пропустите данный раздел, если Вы
приобрели продукт с уже установленными жесткими
дисками.
Отодвиньте лоток для диска и установите жесткий
диск. Чтобы установить диски SAS, выровняйте край
диска SAS по задней части лотка; соединительная
панель может быть подключена непосредственно
к дискам SAS. Чтобы установить диски SATA с
платами 6 Gb MUX, выровняйте край платы 6 Gb
MUX по задней части лотка; соединительная панель
может быть подключена к дискам SATA через 6 Gb.
Нумерация слотов для дисков
Слот 1 Слот 4
Слот 2 Слот 5
Слот 3 Слот 6
Жесткие диски могут быть установлены в любой слот
в корпусе. Показанная выше нумерация слотов будет
отображена в Web-интерфейсе.
Установите модуль аварийного
питания
Пожалуйста, выполните следующие шаги, чтобы
установить модуль аварийного питания.
8
D-Link DSN-6200/6500 Series Quick Installation Guide
Диски SAS или SATA без Bridge
Board
Для установки дисков SAS или
SATA без Bridge Board используйте
передние монтажные отверстия.
Диски SATA с Bridge Board
Для установки дисков SATA с
Bridge Board (DSN-654), сначала
смонтируйте Bridge Board.
Затем установите диск, используя
задние монтажные отверстия.
Слот 7 Слот 10
Слот 8 Слот 11
Слот 9 Слот 12
Защелка
PSU2
1. Убедитесь, что питание DSN-6200/6500
выключено.
2. Модуль аварийного питания (BBM) располагается
внутри правого PSU (Power Supply Unit) (модуль
PSU2). Откройте PSU2 с помощью защелки
и переверните DSN-6200/6500 на обратную
сторону.
3. Выкрутите винты .
1
4. Вставьте модуль аварийного питания (BBM).
5. Поместите BBM обратно в PSU и закрепите
кронштейн винтами.
Установка контроллера
Пожалуйста, выполните следующие шаги, чтобы
установить контроллер.
1. Убедитесь, что питание DSN-6200/6500
выключено.
2. Если Вы приобрели DSN-6200/6500 без второго
контроллера (для резервирования), установите
контроллер, как показано на рисунке ниже .
1
