安裝硬碟


備註:若您購買的方案已經內含硬碟時請略過此說
明。

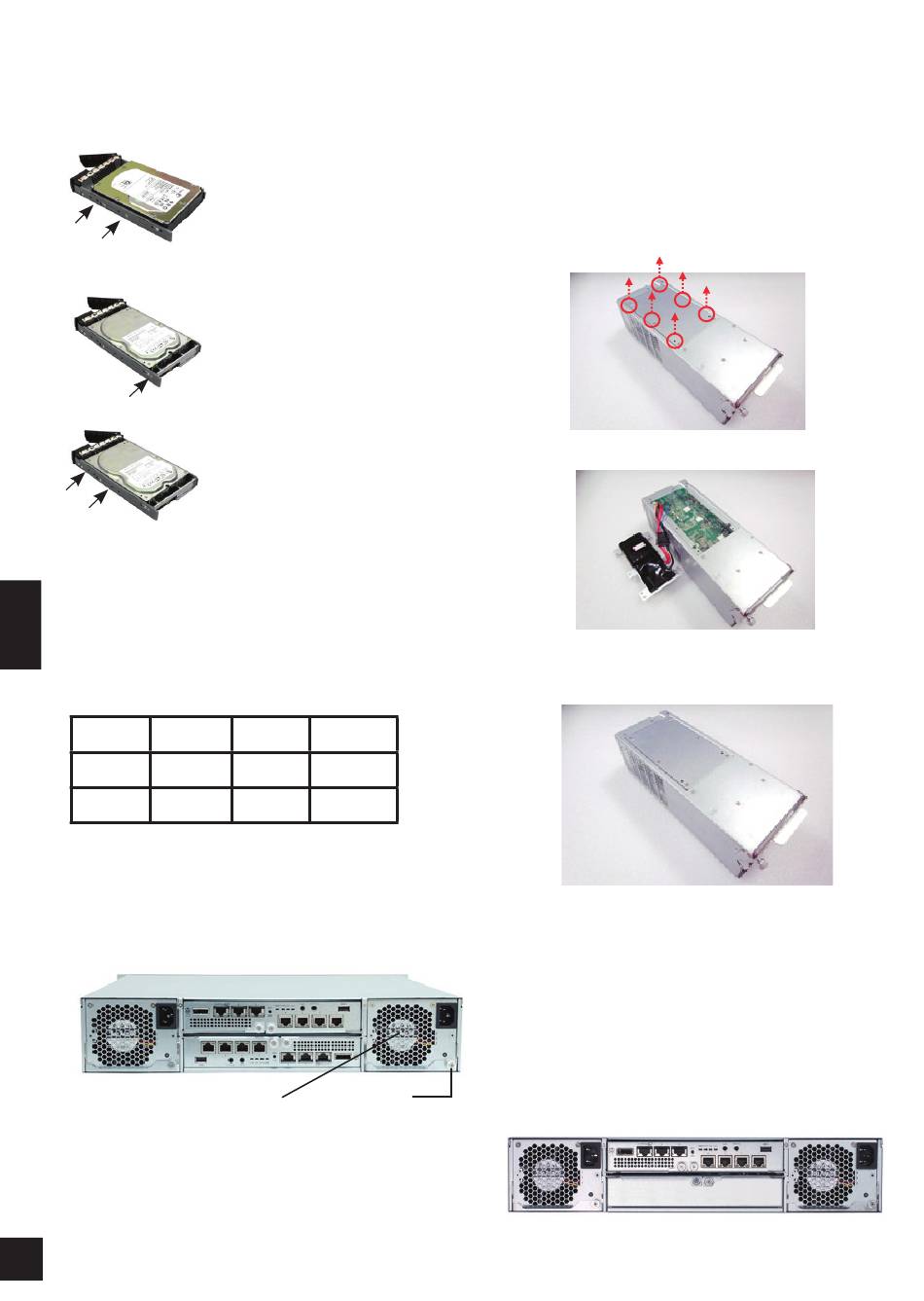

取出硬碟托盤並安裝硬碟。要安裝SAS硬碟時，請
對齊SAS硬碟的邊緣到托盤的最後方;背板可以直
接連接到SAS硬碟。要安裝具有6 Gb MUX board的
中
SATA硬碟時，對齊6GbMUXboard的邊緣到托盤的
最後方;背板可透過6Gb連接到SATA硬碟。
文
硬碟插槽排序
插槽 1 插槽 4
插槽 2 插槽 5
插槽 3 插槽 6
硬碟可安裝至任何一個插槽內，對應的插槽編號將
會顯示在設定網頁中。
安裝備援電池模組

請依以下的程序來安裝備援電池模組。
20
D-Link DSN-6200/6500 Series Quick Installation Guide
SAS或沒有Bridge Board的SATA
若要安裝SAS或沒有Bridge Board
的SATA，請使用正面的螺絲孔
固定。
具備Bridge Board的SATA硬碟
若 要 安 裝 具 有 B r i d g e
Board(DSN-654)的SATA硬碟，請
先固定BridgeBoard。
再使用背面的螺絲孔固定。
插槽 7 插槽 10
插槽 8 插槽 11
插槽 9 插槽 12
安全鎖
PSU2

1. 請確認DSN-6200/6500系列產品的電源為關閉狀
態。
2.BBM模組位在PSU(PSU2模組)內。請打開PSU2
的安全鎖並將DSN-6200/6500系列產品翻轉至
背面。
3.請將面板的螺絲鬆開
4. 請放入電池備援模組(BBM)。
5. 請將BBM放回至PSU，並將螺絲鎖回面板。
安裝控制器
請依以下的程序來安裝控制器。
1. 請確認DSN-6200/6500系列產品的電源為關閉
狀態。
2. 若您購買的DSN-6200/6500系列產品未包含第
二個控制器(提供備援)，請依下方1的圖片來安
裝控制器。
1
