Montáž
3.1 Realizácia
Montujte armatúru do dopĺňacieho potrubia. Zaistite, aby boli konštrukčné diely pred montážou dostatočne utesnené. Dbajte pri
montáži na správne umiestnenie konštrukčných dielov a aby sa zhodovali smer montáže so smerom prietoku vody.
Postupujte nasledovne:
1. Zapnite vykurovacie zariadenie bez napätia.
2. Zaistite vykurovacie zariadenie proti opätovnému zapnutiu.
3. Uzavrite v prípade potreby dopĺňaciu sieť.
– Dbajte na to, aby ste montovali po systémovom
odpojovači armatúru.
4. Montujte guľový kohút do dopĺňacieho potrubia.
– Uzavrite guľový kohút.
5. Montujte segmentovú nákrutku R ¾ x Rp ½ na guľový
kohút.
6. Spojte segmentovú nákrutku s filtračnou hlavou.
– Používajte podľa potreby dvojitú mazničku R ¾ x R ¾ a
spojte tak skupinu armatúr.
7. Montujte redukčný kus na filtračnú hlavu.
8. Odoberte vložku z obalu.
9. Zasuňte vložku do telesa filtra.
– Dbajte na to, aby ploché tesnenie vložky ukazovalo
smerom hore.
10. Zatočte rukou teleso filtra s vložkou do filtračnej hlavy.
11. Dávajte pozor pri zatočení na správnu polohu tesniaceho
krúžku (1) v telese filtra (2).
– Používajte voliteľný filtračný kľúč pri pevnom utiahnutí.
12. Otvorte pomaly guľový kohút.
– Armatúra sa naplní vodou z dopĺňacej siete a dá sa pod
tlak.
13. Skontrolujte armatúru na jej tesnosť.
– Pri netesnostiach je potrebné dodatočne utesniť
príslušné konštrukčné diely.
14. Vyčkajte, až je armatúra naplnená vodou.
15. Otvorte pomaly odvzdušňovaciu skrutku na filtračnej hlave.
– Armatúra sa odvzdušní.
16. Zatvorte odvzdušňovaciu skrutku, keď uniká bezbublinková
voda.
17. Zapnite znova vykurovacie zariadenie.
Montáž armatúry je ukončená.
8 — Slovensky Reflex Fillsoft — 20.01.2017-Rev. B

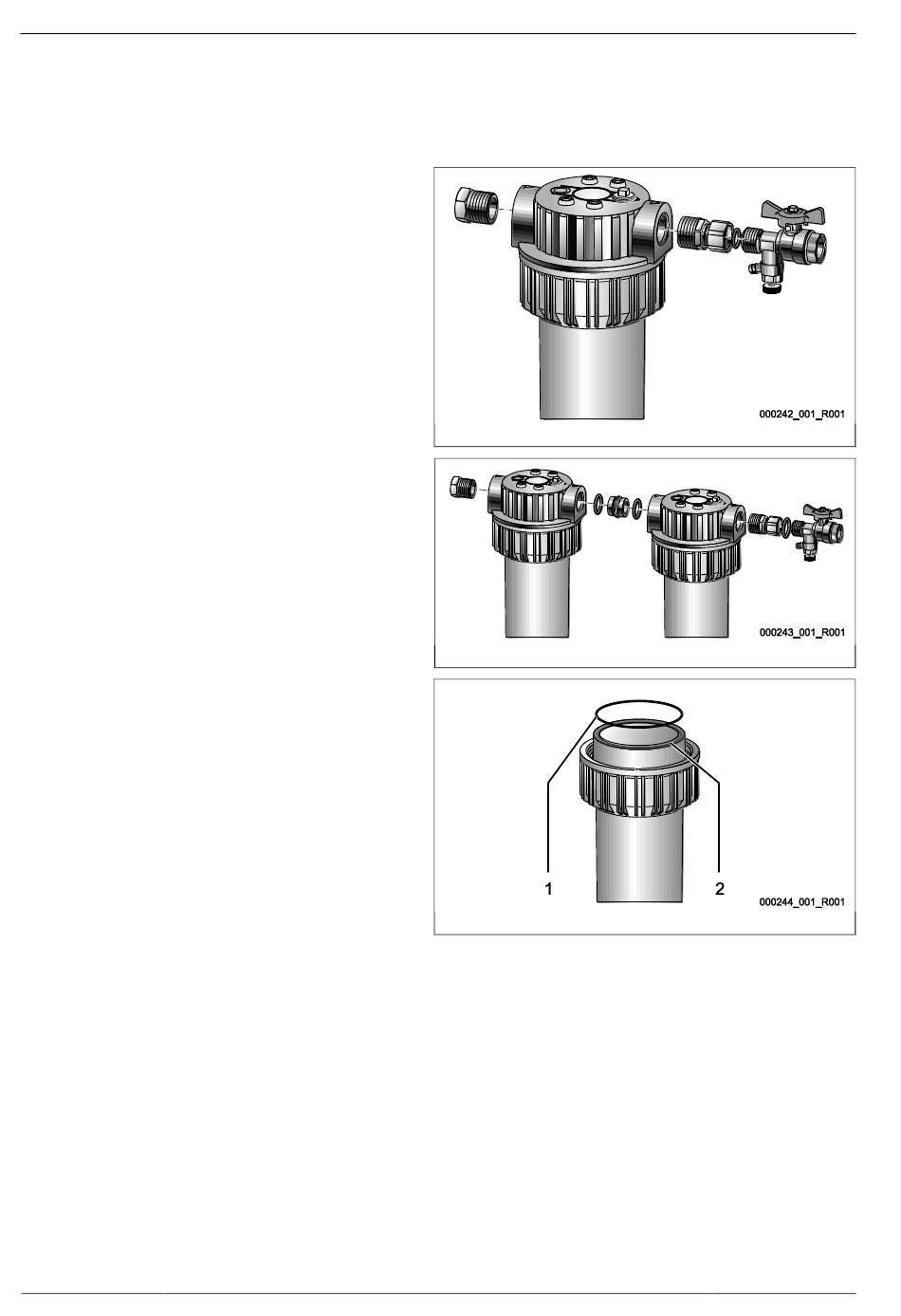

Armatúra
Skupina armatúr
Vložka s telesom filtra
