Монтаж
3.1
Проведение

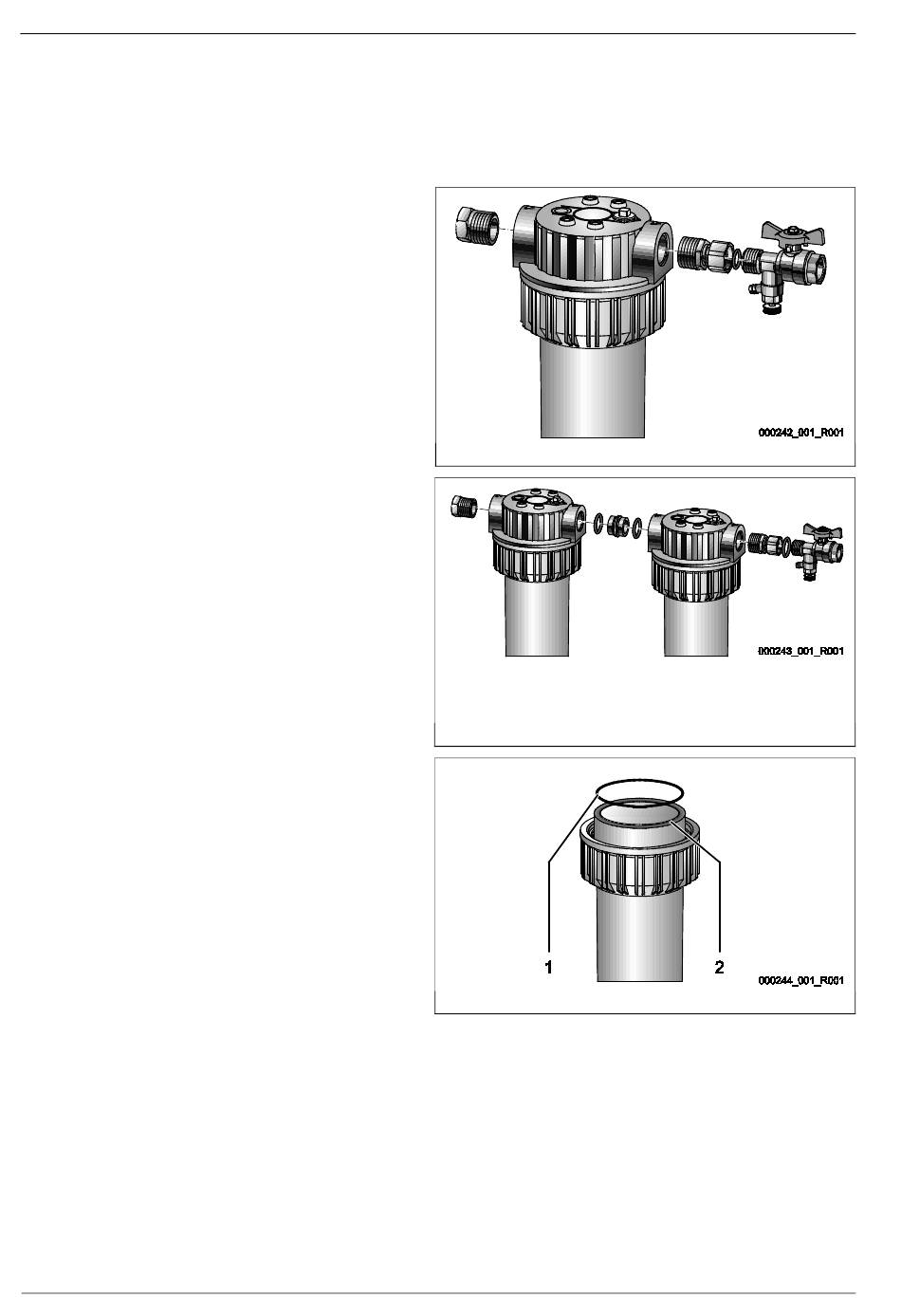

Монтировать арматуру в линии подпитки. Перед монтажом убедиться в том, что компоненты надлежащим образом
герметизированы. При монтаже следить за правильным расположением компонентов и за тем, чтобы монтажное направление
совпадало с направлением протекания воды.
Действовать следующим образом:
1. Обесточить отопительную систему.
2. Заблокировать отопительную систему от включения.
3. При необходимости блокировать сеть подпитки.
– После системного разделителя должна быть
смонтирована арматура.
4. Монтировать шаровой кран в линии подпитки.
– Блокировать шаровой кран.
5. Смонтировать сегментное резьбовое соединение R ¾ x
Rp ½ на шаровом кране.
6. Соединить сегментное резьбовое соединение с головкой
фильтра.
– При необходимости воспользоваться двойным
ниппелем R ¾ x R ¾ и соединить им арматурную
группу.
7. Смонтировать редуктор на головке фильтра.
8. Вынуть патрон из упаковки.
9. Вставить патрон в корпус фильтра.
– Плоское уплотнение патрона должно быть
обращено вверх.
10. Вручную ввинтить корпус фильтра с патроном в головку
фильтра.
11. Во время ввинчивания следить за положением
уплотнительного кольца (1) в корпусе фильтра (2).
– При затягивании воспользоваться опциональным
ключом для фильтра.
12. Медленно открыть шаровой кран.
– Арматура заполняется водой из сети подпитки и
нагружается давлением.
13. Проверить герметичность арматуры.
– При наличии утечек герметизировать
соответствующий компонент.
14. Дождаться заполнения арматуры водой.
15. Медленно открутить пробку деаэрационного отверстия
на головке фильтра.
– Воздух удаляется из арматуры.
16. После того, как начнет выходить вода без пузырьков
воздуха, затянуть пробку деаэрационного отверстия.
17. Включить отопительную систему.
Монтаж арматуры завершен.
8 — Русский
Reflex Fillsoft — 20.01.2017-Rev. B
Арматура
Арматурная группа
Патрон с корпусом фильтра
