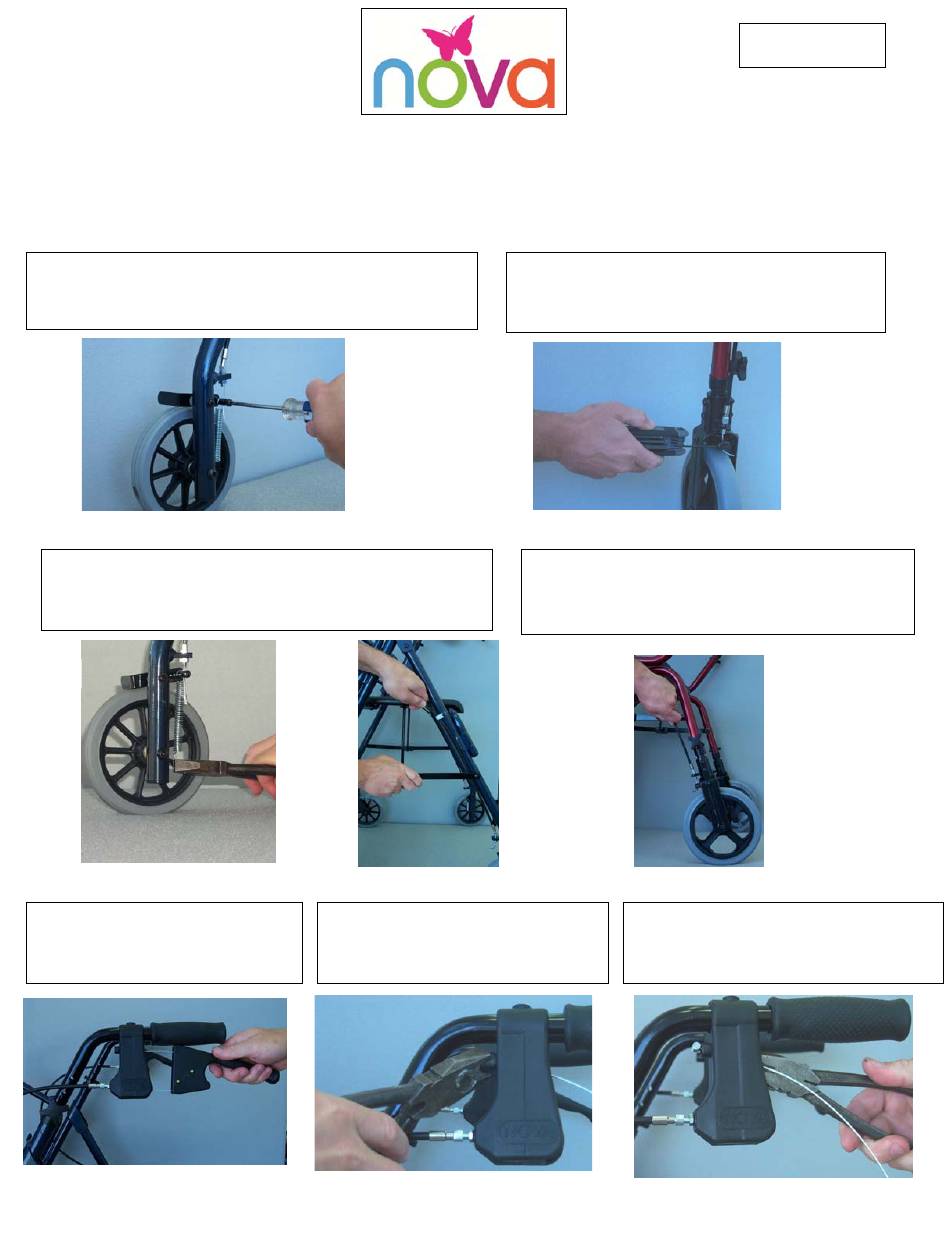

FOR 4010/4202/4202C/4203/4204/4207/4208/4212/4214/4215/4216/4218/4220/4222/4224/4700/4900
REPLACING THE BRAKE CABLE (WHEN CABLE IS BROKEN INSIDE OF BRAKE HANDLE). GENERALLY THE BRAKE HANDLE IS
ALREADY SEPERATED FROM THE BRAKE CASING SO THE FIRST OBJECTIVE IS TO REMOVE THE DAMAGED CABLE.
_____________________________________________________________________________________________________________
STEP 1(4010/4202C/4203) - USE A PHILLIPS HEAD SCREW
DRIVER TO RELEASE THE SCREW ON THE SIDE OF THE
"L" SHAPED BRAKE SHOE.
(DO NOT REMOVE THE SCREW FROM SHOE)
_______________________________________________________________________________________________
_
STEP 2 (4010/4202C/4203) – A) REMOVE THE SPRING HOOK
FROM THE HOLE IN THE WALKER FRAME. B) PULL UPWARD
ON THE CABLE TO RELEASE THE CABLE FROM THE BRAKE
SHOE.
A
___________________________________________________________________________________________________
STEP 3 – PULL THE BRAKE HAND
PIECE FROM THE BRAKE CASING
UNTIL THE HANDLE IS SEPERATED
FROM THE CABLE.
CALL 1-310-352-3600 FOR ASSISTANCE
BRAKE CABLE REPLACEMENT INSTRUCTIONS
B
STEP 4 - REMOVE THE PROTECTIVE
PLASTIC CAP FROM THE FRONT OF
THE BRAKE CASING.
STEP 1(4202/4207/4208/4212/4214/4215/4216/4700)
- USE A SMALL ALLEN WRENCH TO RELEASE THE
SCREW ON THE SIDE OF THE BRAKE SHOE.
(DO NOT REMOVE THE SCREW FROM THE SHOE)
STEP 2 (4202/4207/4208/4212/4214/4215/4216/4700) -
PUSH THE END OF THE CABLE SO IT IS STRAIGHT
AND PULL UPWARD ON THE CABLE UNTIL IT IS
RELEASED FROM THE BRAKE SHOE.
STEP 5 – REMOVE THE CABLE. REACH
INTO THE CASING AND GRAB THE CABLE
WITH THE PLIERS. PUSH THE CABLE OUT
THE FRONT OF THE BRAKE CASING.
1
Updated 2011
