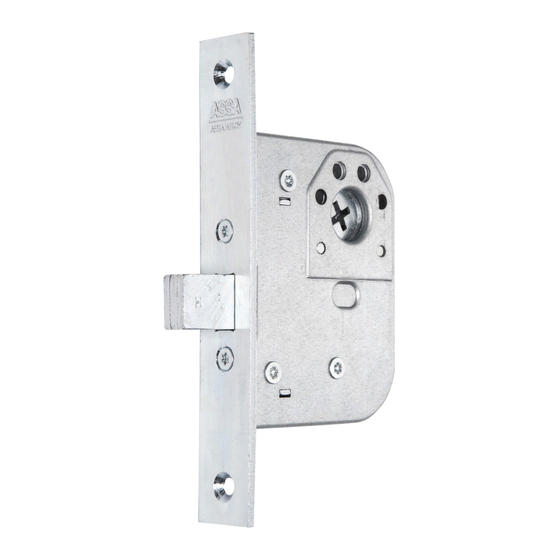

Assa Abloy 8788 Installation Instruction

Monteringsanvisning
Urtagsinstruktion

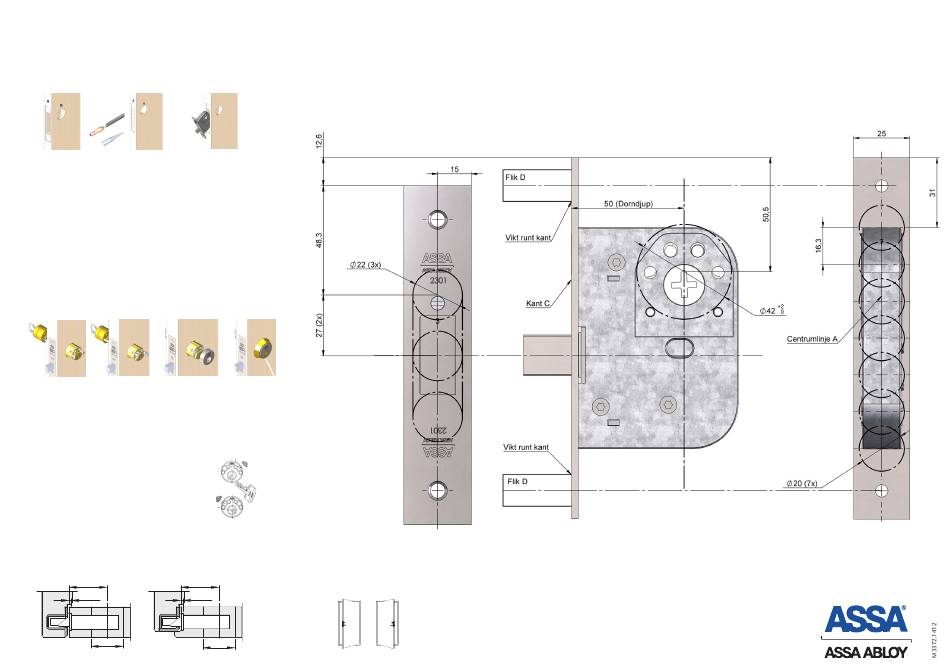

1. Markera ut centrumlinje A (stolpe) när låshusets position i dörren har bestämts.
2. Placera mallen med kant C mot dörrens framkant så att B kan märkas ut.
3. Markera skruvhålen för stolpen där centrumlinje A och mallinje "Flik F" korsas.
4. Borra enligt stolpmall med en ø 20 mm träborr. 75 mm för dorndjup 50
(lägg till 10 mm när micro/ellås används). Hugg med stämjärn rent i hålet så att
låshuset lätt går in.
5. Borra genom dörren med en ø 42 mm borr för cylinderhålet (B).
6. Hugg med stämjärn ut för låsstolpen – 3 mm djupt. Stolpens bredd är 25 mm.
7. Kontrollera att pilarna i "krysset" på låshuset pekar nedåt på båda sidor innan
cylindrar monteras.
8. Placera mallen för slutblecket enligt ritning. Borra hål enligt mall ø 22 mm,
29 mm djupa för 2301. Hugg rent med stämjärn så att slutblecket går i urtaget.
Hugg med stämjärn ur ytterkonturen. 2 mm djupt för 2301. Förborra fästhålen
för skruvarna (4 st ø 2 mm borr). Rekommenderad skruv: 4 st TFX 5,0 x 40 mm.
Cylindermontering
1. In- och utsidans cylinder monteras fast från insidan med bifogade fyra skruvar.
OBS! Dekorhylsan på utsidans cylinder skall vara påsatt vid montering.
2. Blockera skruvarna genom medföljande proppar. Se anvisning nedan.
3. Skjut på och släpp fast dekorhylsan på insidans cylinder.
4. Cylinderring på såväl ut- som insida skjuts på och fixeras med avsedd skruv.
Vrid ringen så att skruven kommer på cylinderns undersida.
Så här monterar du:
Montera cylinderbehörets proppar över skruvhålen.
Vrid nyckeln först till "klockan halv ett" och tryck in proppen
mellan skruvarna på cylinderns högra sida. Vrid sedan
nyckeln till "halv tio" för montering av proppen på vänster sida.
Använd samma procedur vid demontering av propparna.
Placering av låshus i dörrblad
Ofalsad dörr – använd plant slutbleck Överfalsad dörr – använd vinkelslutbleck
Assa rekommenderar 3 mm mellan låsstolpe och slutbleck.
50 mm 50 mm
3 mm 3 mm
Ø 42
Ø 42
Modul 8788 50 dorn, slutbleck 2301
Gångjärn till höger Gångjärn till vänster
= Högerlås = Vänsterlås
Skala 1:1. Storleken kan ändras vid kopiering. Assa tar inget ansvar för kopierad monteringsanvisning.
OBS! Öppna inte låset. Vid bruten försegling av låsets täckplåt upphör garantin för produkten.
Underhåll säkrar funktionen. Se detaljerad info på www.assa.se
