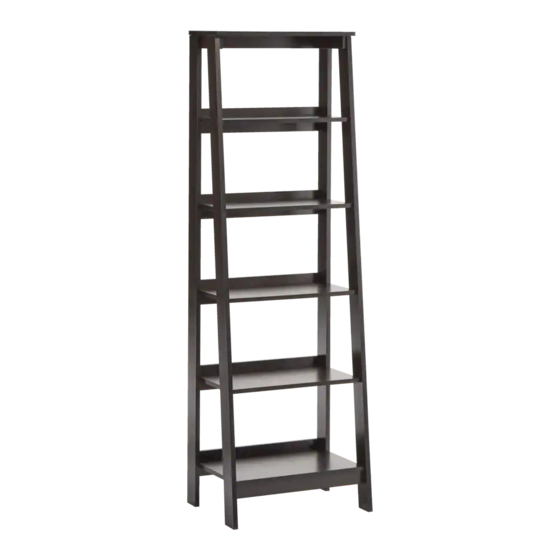

for Living 424232 Assembly Instructions Manual

Trestle bookcase
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Trestle Bookcase
Product No. 168-0044-8
Model No. 424232
Assembly Instructions
Toll free: 1-877-483-6759
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the 424232 and is the answer not in the manual?

Questions and answers

Related Manuals for for Living 424232

Summary of Contents for for Living 424232

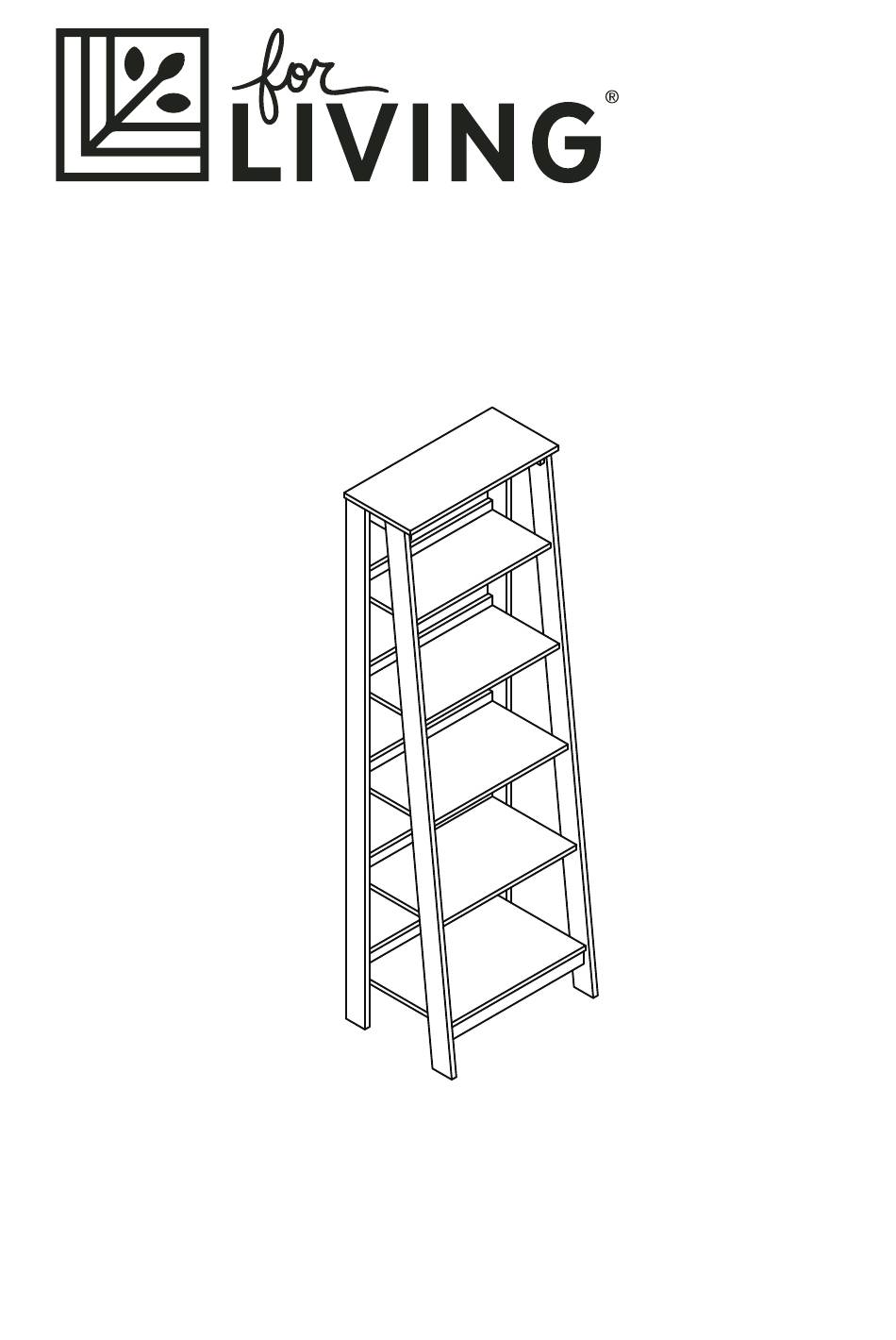

  • Page 1 Trestle Bookcase Product No. 168-0044-8 Model No. 424232 Assembly Instructions Toll free: 1-877-483-6759 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
  • Page 2 When it comes to products for your home, it's essential they stand up to the realities of everyday family life. Designed with your family in mind, For Living® products combine timeless style and family-friendly features. Now you can focus on what's important—creating lasting memories with your family.
  • Page 3 Product No. 168-0044-8 Model No. 424232 • Table of Contents Important Safety Instructions Parts List Assembly Preparation Assembly 6-14 Cleaning and Maintenance Technical Data Warranty Warning! To reduce the risk of serious injury, read the following safety instructions before assembling and using the Bookcase.
  • Page 4 Product No. 168-0044-8 Model No. 424232 • Centre Shelf - 1 Right Front Leg - 1 Left Front Leg - 1 Lower Centre Shelf - 1 Right Rear Leg - 1 Bottom Shelf - 1 Left Rear Leg - 1...
  • Page 5 Caution! Proper placement of your Bookcase is essential. • Keep children away during assembly. • This product contains small parts which can be swallowed by children. Keep fingers away from the places where they can be pinched or trapped. • Do not attempt to assemble the Bookcase if any parts are missing.
  • Page 6 Product No. 168-0044-8 Model No. 424232 • Step 1 Requires 1, 2, 3, 4, 5, 13, B Turn thirty-eight CAM SCREWS (B) into the LEGS (1, 2, 3, and 4), TOP (5), and BOTTOM SHELF (13). Shown at actual size...
  • Page 7 Step 2 Requires 6, 7, 8, 9, 10, 11, 12, 13, A Push thirty-eight HIDDEN CAMS (A) into the FRONT/REAR SKIRTS (6 ), SIDE SKIRTS (7), BACKS (8), and SHELVES (9, 10, 11, 12, and 13). Arrow Arrow (38 used) Arrow Hole The arrow in the HIDEN...
  • Page 8 Product No. 168-0044-8 Model No. 424232 • Step 3 Requires 8, D Insert ten WOOD DOWELS (D) into the short edges of the BACKS (8). Use the exact holes shown.
  • Page 9 Step 4 Requires 1, 2, 3, 4, 7, G Fasten the SIDE SKIRTS (7) to the LEGS (1, 2, 3, and 4). Use eight BLACK 1-1/8" FLAT HEAD SCREWS (G). Position the parts exactly as shown. Shown at actual size (8 used) Surface with HIDDEN CAMS...
  • Page 10 Product No. 168-0044-8 Model No. 424232 • Step 5 Requires 8 Fasten the BACKS (8) to the RIGHT REAR LEG (3). Tighten fi ve HIDDEN CAMS. NOTE: Ensure the WOOD DOWELS in the BACKS have been inserted into the holes in the RIGHT REAR LEG.
  • Page 11 Step 6 Requires 9, 10, 11, 12, 13 Fasten the SHELVES (9, 10, 11, 12, and 13) to the RIGHT LEGS (1 and 3). Tighten ten HIDDEN CAMS. Edge without holes Surface with HIDDEN CAMS...
  • Page 12 Product No. 168-0044-8 • Model No. 424232 Step 7 Requires 2, 4, 6, F Fasten the BACKS (8) to the SHELVES (9, 10, 11, 12, and 13). Use fi ve BLACK 1-9/16" FLAT HEAD SCREWS (F). With someone's help, fasten the LEFT REAR LEG (4) to the BACKS (8) and SHELVES (9, 10, 11, 12, and 13).
  • Page 13 Step 8 Requires 5, 6, E Fasten the FRONT/REAR SKIRT (6) to the TOP (5). Tighten two HIDDEN CAMS. Fasten the TOP (5) to the SIDE SKIRTS (7). Tighten four HIDDEN CAMS. Open the FURNITURE TIPPING RESTRAINT KIT (98) and fasten the SAFETY STRAP to the top surface of the TOP (5). Use the provided short screw.
  • Page 14 Product No. 168-0044-8 Model No. 424232 • Step 9 Requires C, E Carefully stand your unit upright. Place your unit in its fi nal location against a wall. Locate the centre of a stud in your wall near your unit and mark it with a pencil.
  • Page 15 Caution! • Check all screws and nuts periodically for tightness, fastening them again as required. • This product is intended for domestic indoor use only. • The product should be placed on a flat horizontal surface. • Arrange necessary manpower when assembling or moving the product. •...
  • Page 16 ® This For Living product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or...
  • Page 17 Bibliothèque à tréteaux No d’article 168-0044-8 No de modèle 424232 Instructions d'assemblage Sans frais : 1 877 483-6759 IMPORTANT : Veuillez lire attentivement le présent guide avant de commencer l’assemblage de cet article. Conservez ce guide à titre de référence.
  • Page 18 Quand il s’agit d’articles pour votre foyer, il est essentiel qu’ils soient à la hauteur des réalités de la vie familiale. Conçus pour votre famille, les articles For Living combinent un style intem- porel et des caractéristiques fonctionnelles pour la famille. Vous pouvez donc vous concentrer sur ce qui importe vraiment et vivre des moments inoubliables en famille.
  • Page 19 No d’article 168-0044-8 • No de modèle 424232 Table des matières Consignes de sécurité importantes Liste des pièces Préparation en vue de l’assemblage Assemblage 22-30 Nettoyage et entretien Caractéristiques techniques Garantie Avertissement! Pour réduire le risque de blessures graves, lisez les consignes de sécurité...
  • Page 20 No d’article 168-0044-8 • No de modèle 424232 Tablette centrale - 1 Pied avant droit - 1 Pied avant gauche - 1 Tablette centrale inférieure - 1 Pied arrière droit - 1 Tablette du bas - 1 Pied arrièrel gauche - 1 Vis de came dissimulée - 38...
  • Page 21 Attention! Il est essentiel d’installer votre bibliothèque à un endroit approprié. • Tenez les enfants à l’écart durant l’assemblage. Cet article contient de petites pièces • que les enfants peuvent facilement avaler. Évitez de mettre vos doigts là où ils pourraient se coincer ou être pincés. •...
  • Page 22 No d’article 168-0044-8 • No de modèle 424232 Étape 1 Nécessite les pièces 1, 2, 3, 4, 5, 13 et B Insérez 38 VIS DE CAME (B) dans les PIEDS (1, 2, 3 et 4), la SURFACE SUPÉRIEURE (5) et la TABLETTE DU BAS (13).
  • Page 23 Étape 2 Nécessite les pièces 6, 7, 8, 9, 10, 11, 12, 13 et A Insérez 38 VIS DE CAME DISSIMULÉES (A) dans les BARRES AVANT/ARRIÈRE (6), les BARRES LATÉRALES (7), les PANNEAUX ARRIÈRE (8) et les TABLETTES (9, 10, 11, 12 et 13). Flèche Flèche (38 utilisées)
  • Page 24 No d’article 168-0044-8 • No de modèle 424232 Étape 3 Nécessite les pièces 8 et D Insérez 10 GOUJONS EN BOIS (D) dans les bords courts des PANNEAUX ARRIÈRE (8). Utilisez les trous exactement comme dans l’illustration.
  • Page 25 Étape 4 Nécessite les pièces 1, 2, 3, 4, 7 et G Vissez les BARRES LATÉRALES (7) aux PIEDS (1, 2, 3 et 4). Utilisez 8 VIS À TÊTE PLATE NOIRES 1 1/8 PO (G). Positionnez les pièces tel qu’illustré. Taille réelle (8 utilisées) Surface avec...
  • Page 26 No d’article 168-0044-8 • No de modèle 424232 Étape 5 Nécessite la pièce 8 Vissez les PANNEAUX ARRIÈRE (8) au PIED ARRIÈRE DROIT (3). Serrez 5 VIS DE CAME DISSIMULÉES. REMARQUE : Veuillez vous assurer que les GOUJONS EN BOIS dans les PANNEAUX ARRIÈRE sont bien insérés dans les trous du PIED ARRIÈRE DROIT.
  • Page 27 Étape 6 Nécessite les pièces 9, 10, 11, 12 et 13 Vissez les TABLETTES (9, 10, 11, 12 et 13) aux PIEDS DROITS (1 et 3). Serrez 10 VIS DE CAME DISSIMULÉES Bord sans trous Surface avec VIS DE CAME DISSIMULÉES...
  • Page 28 No d’article 168-0044-8 • No de modèle 424232 Étape 7 Nécessite les pièces 2, 4, 6 et F Vissez les PANNEAUX ARRIÈRE (8) aux TABLETTES (9, 10, 11, 12 et 13). Utilisez 5 VIS À TÊTE PLATE NOIRES 1 9/16 PO (F).
  • Page 29 Étape 8 Nécessite les pièces 5, 6 et E Vissez la BARRE AVANT/ARRIÈRE (6) à la SURFACE SUPÉRIEURE (5). Serrez 2 VIS DE CAME DISSIMULÉES Vissez la TABLETTE DU HAUT (5) aux BARRES LATÉRALES (7). Serrez 4 VIS DE CAME DISSIMULÉES. Ouvrez la TROUSSE ANTIBASCULEMENT POUR MEUBLE (98) et vissez la SANGLE DE SÉCURITÉ...
  • Page 30 No d’article 168-0044-8 • No de modèle 424232 Étape 9 Nécessite les pièces C et E Soulevez soigneusement votre meuble à la verticale. Placez votre meuble à son emplacement fi nal et appuyez-le contre le mur. Repérez le centre d’un montant dans un mur proche de votre meuble et marquez-le avec un crayon.
  • Page 31 Attention! • Vérifi ez tous les écrous et les vis périodiquement pour voir s’ils sont bien serrés, et resserrez-les au besoin. • Cet article est exclusivement conçu pour un usage résidentiel à l’intérieur. • Cet article doit être placé sur un sol plat. •...
  • Page 32 Cet article For Living est couvert par une garantie d’un (1) an contre tous les défauts de matériaux et de fabrication. Distribution Trifeuil consent à remplacer l’article défectueux sans frais lorsqu’il est retourné, accompagné de la preuve d’achat, par l’acquéreur initial au cours de la période de garantie convenue. Cet article...
