for Living 424231 Assembly Instructions Manual

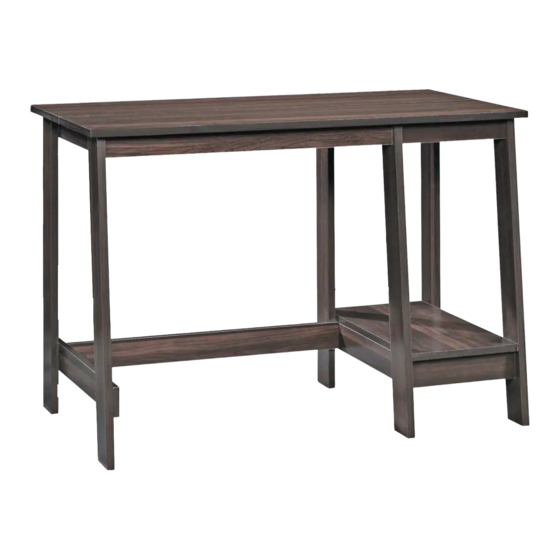

Trestle desk
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

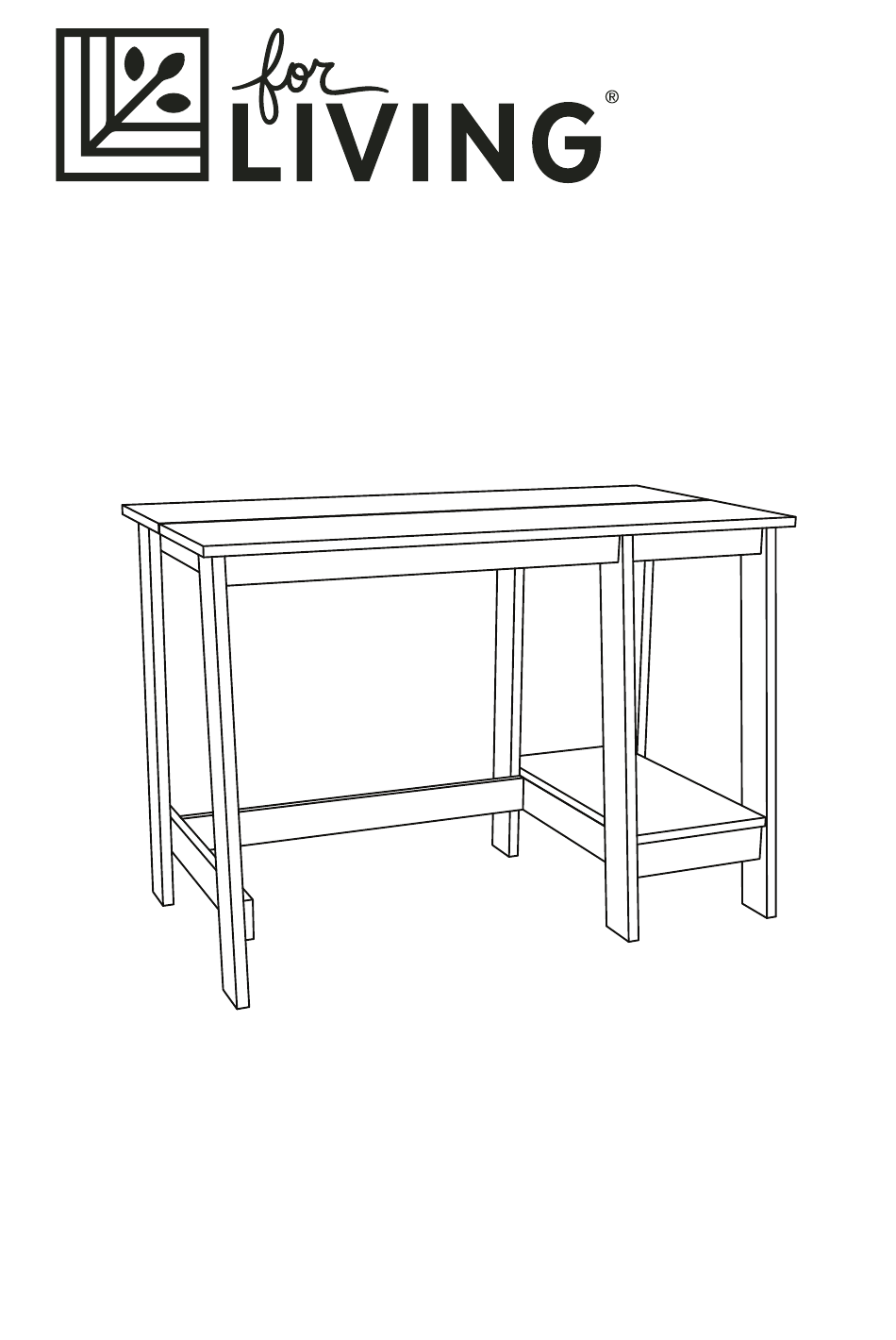

Trestle Desk
Product No. 168-0045-6
Model No. 424231
Assembly Instructions
Toll free: 1-877-483-6759
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.

Advertisement

loading

Related Manuals for for Living 424231

Summary of Contents for for Living 424231

  • Page 1 Trestle Desk Product No. 168-0045-6 Model No. 424231 Assembly Instructions Toll free: 1-877-483-6759 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
  • Page 2 When it comes to products for your home, it's essential they stand up to the realities of everyday family life. Designed with your family in mind, For Living® products combine timeless style and family-friendly features. Now you can focus on what's important—creating lasting memories with your family.
  • Page 3 Table of Contents Important Safety Instructions Parts List Assembly Preparation Assembly 6-22 Cleaning and Maintenance Technical Data Warranty Warning! Please use your furniture correctly and safely. Improper use can cause safety hazards, or damage to your furniture or household items. Carefully read the following safety information.
  • Page 4 Product No. 168-0045-6 Model No. 424231 • Top - 1 Skirt - 1 Front top - 1 Bottom skirt - 2 Right front leg - 1 Right bottom side skirt - 1 Right rear leg - 1 Left bottom side skirt - 1...
  • Page 5 Caution! Proper placement of your desk is essential. • Keep children away during assembly. • This product contains small parts which can be swallowed by children. Keep fingers away from the places where they can be pinched or trapped. • Do not attempt to assemble the desk if any parts are missing.
  • Page 6 Product No. 168-0045-6 Model No. 424231 • Step 1 Requires 1,2,3,4,5,6,7,8,14,19,B Turn thirty-one CAM SCREWS (B) into the exact holes shown in the TOPS (1 and 2), LEGS (3, 4, 5, 6, 7, and 8), SIDE SKIRT (14), and BOTTOM (19).
  • Page 7 Step 2 Requires 9,15,16,17,18,19,A Push thirteen HIDDEN CAMS (A) into the TOP SIDE SKIRT (9), SKIRT (15), BOTTOM SKIRTS (16, 17, and 18), and BOTTOM (19). Arrow (13 used) Arrow Hole The arrow in the HIDDEN CAM must point toward the hole in the edge of the board.
  • Page 8 Product No. 168-0045-6 Model No. 424231 • Step 3 Requires 11,A Push eight HIDDEN CAMS (A) into the TOP SIDE SKIRT ASSEMBLY (11). The arrow in the HIDDEN CAM must point toward the hole in the edge of the board.
  • Page 9 Step 4 Requires 10,A,D Push ten HIDDEN CAMS (A) into the TOP SKIRT ASSEMBLY (10). Insert four WOOD DOWELS (D) into the short edges of the TOP SKIRT ASSEMBLY (10). Use the exact holes shown. The arrow in the HIDDEN CAM must point toward the hole in the edge of the board.
  • Page 10 Product No. 168-0045-6 Model No. 424231 • Step 5 Requires 1,2,10 Fasten the TOP SKIRT ASSEMBLY (10) to the TOPS (1 and 2). Tighten six HIDDEN CAMS. NOTE: Be sure to position the parts exactly as shown. These CAM SCREWS must be here.
  • Page 11 Step 6 Requires 7,8,14,G Fasten the SIDE SKIRT (14) to the LEFT LEGS (7 and 8). Use four BLACK 1-1/8" FLAT HEAD SCREWS (G). Shown at actual size (4 used) Surface with CAM SCREW...
  • Page 12 Product No. 168-0045-6 Model No. 424231 • Step 7 Requires 7,8,14 Fasten the LEFT LEGS (7 and 8) to the TOP SKIRT ASSEMBLY (10). Tighten two HIDDEN CAMS. NOTE: Ensure the WOOD DOWELS in the TOP SKIRT ASSEMBLY have been inserted into the holes in the...
  • Page 13 Step 8 Requires 5,6 Fasten the CENTRE LEGS (5 and 6) to the TOP SKIRT ASSEMBLY (10). Tighten two HIDDEN CAMS. NOTE: Ensure the WOOD DOWELS in the TOP SKIRT ASSEMBLY have been inserted into the holes in the CENTRE LEGS.
  • Page 14 Product No. 168-0045-6 Model No. 424231 • Step 9 Requires 9,G Fasten the TOP SIDE SKIRT (9) to the TOPS (1 and 2). Tighten four HIDDEN CAMS. Fasten the TOP SIDE SKIRT (9) to the LEFT LEGS (7 and 8). Use four BLACK 1-1/8" FLAT HEAD SCREWS (G).
  • Page 15 Step 10 Requires 11 Fasten the TOP SIDE SKIRT ASSEMBLY (11) to the TOPS (1 and 2). Tighten eight HIDDEN CAMS. Surface with HIDDEN CAMS...
  • Page 16 Product No. 168-0045-6 Model No. 424231 • Step 11 Requires G Fasten the TOP SIDE SKIRT ASSEMBLY (11) to the CENTRE LEGS (5 and 6). Use two BLACK 1-1/8" FLAT HEAD SCREWS (G) Shown at actual size...
  • Page 17 Step 12 Requires 19 Fasten the BOTTOM (19) to the CENTRE LEGS (5 and 6). Tighten two HIDDEN CAMS.
  • Page 18 Product No. 168-0045-6 Model No. 424231 • Step 13 Requires 17, 18 Fasten the BOTTOM SIDE SKIRTS (17 and 18) to the BOTTOM (19). Tighten two HIDDEN CAMS. NOTE: Be sure to hold the BOTTOM with your hand for support while fastening the BOTTOM SIDE SKIRTS.
  • Page 19 Step 14 Requires 3,4,16,G First,fasten the RIGHT LEGS (3 and 4) to the BOTTOM (19). Tighten two HIDDEN CAMS. Then, fasten the BOTTOM SKIRTS (16) to the BOTTOM (19). Tighten two HIDDEN CAMS. Now, fasten the RIGHT LEGS (3 and 4) to the TOP SIDE SKIRT ASSEMBLY (11). Use two BLACK 1-1/8" FLAT HEAD SCREWS (G).
  • Page 20 Product No. 168-0045-6 Model No. 424231 • Step 15 Requires 15,F,G Fasten the SKIRT (15) to the SIDE SKIRT (14). Tighten a HIDDEN CAM. Fasten the SKIRT (15) to the LEFT BOTTOM SIDE SKIRT (18). Use two BLACK 1-9/16" FLAT HEAD SCREWS (F).
  • Page 21 Step 16 Requires C,H Fasten the BOTTOM SKIRTS (16) to the BOTTOM SIDE SKIRTS (17 and 18). Use four METAL BRACKETS (C) and eight BLACK 1/2" LARGE HEAD SCREWS (H). Shown at actual size (4 used) (8 used)
  • Page 22 Product No. 168-0045-6 Model No. 424231 • Step 17 Requires E Carefully stand your unit upright Peel APPLIQUES from the APPLIQUE CARD (E) and stick them onto each visible screw head on the SIDE SKIRT (14) and the visible HIDDEN CAM in the SKIRT (15).
  • Page 23 Caution! Check all screws and nuts periodically for tightness, fastening them again as • required. This product is intended for domestic indoor use only • The product should be placed on a flat horizontal surface. • Arrange necessary manpower when assembling or moving the product. •...
  • Page 24 ® This For Living product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or...
  • Page 25 Bureau à tréteaux No d’article 168-0045-6 No de modèle 424231 Instructions d’assemblage Sans frais : 1-877-483-6759 IMPORTANT: Veuillez lire attentivement le présent guide avant de commencer l’assemblage de cet article. Conservez ce guide à titre de référence.
  • Page 26 Quand il s’agit d’articles pour votre foyer, il est essentiel qu’ils soient à la hauteur des réalités de la vie familiale. Conçus pour votre famille, les articles For Living combinent un style intem- porel et des caractéristiques fonctionnelles pour la famille. Vous pouvez donc vous concentrer sur ce qui importe vraiment et vivre des moments inoubliables en famille.
  • Page 27 Table des matières Consignes de sécurité importantes Liste des pièces Préparation en vue de l’assemblage Assemblage 30-46 Nettoyage et entretien Caractéristiques techniques Garantie Avertissement! Veuillez utiliser vos meubles correctement et de manière sécuritaire. Une utilisation inadéquate peut causer des risques pour la sécurité ou des dommages à vos meubles et articles de maison.
  • Page 28 No d’article 168-0045-6 • No de modèle 424231 Panneau supérieur - 1 Barre - 1 Panneau supérieur avant - 1 Barre inférieure - 2 Pied avant droit - 1 Barre inférieure latérale droite - 1 Pied arrière droit - 1 Barre inférieure latérale gauche - 1...
  • Page 29 Attention! Il est essentiel d’installer le bureau à un endroit approprié. • Tenez les enfants à l’écart durant l’assemblage. • Cet article contient de petites pièces que les enfants peuvent facilement avaler. Évitez de mettre vos doigts là où ils pourraient se coincer ou être pincés. •...
  • Page 30 No d’article 168-0045-6 • No de modèle 424231 Étape 1 Nécessite les pièces 1,2,3,4,5,6,7,8,14,19 et B Insérez 31 VIS DE CAME (B) dans les trous exacts illustrés dans les PANNEAUX SUPÉRIEURS (1 et 2), les PIEDS (3, 4, 5, 6, 7 et 8), la BARRE LATÉRALE (14), et le PANNEAU INFÉRIEUR (19).
  • Page 31 Étape 2 Nécessite les pièces 9,15,16,17,18,19 et A Insérez 13 VIS DE CAME DISSIMULÉES (A) dans la BARRE SUPÉRIEURE LATÉRALE (9), la BARRE (15), les BARRES INFÉRIEURES (16, 17 et 18), et le PANNEAU INFÉRIEUR (19). Flèche (13 utilisées) Flèche Trou La fl...
  • Page 32 No d’article 168-0045-6 • No de modèle 424231 Étape 3 Nécessite les pièces 11 et A Insérez huit VIS DE CAME DISSIMULÉES (A) dans L'ENSEMBLE BARRE SUPÉRIEURE LATÉRALE (11). La fl èche dans la VIS DE CAME DISSIMULÉE doit pointer vers le trou dans le bord du panneau.
  • Page 33 Étape 4 Nécessite les pièces 10,A et D Insérez 10 VIS DE CAME DISSIMULÉES (A) dans L'ENSEMBLE BARRE SUPÉRIEURE (10). Insérez quatre GOUJONS EN BOIS (D) dans les côtés courts de L'ENSEMBLE BARRE SUPÉRIEURE (10). Utilisez les trous exactement comme dans l'illustration. La fl...
  • Page 34 No d’article 168-0045-6 • No de modèle 424231 Étape 5 Nécessite les pièces 1,2,et 10 Vissez la ENSEMBLE BARRE SUPÉRIEURE (10) aux PANNEAUX SUPÉRIEURS (1 et 2). Serrez 6 VIS DE CAME DISSIMULÉES. REMARQUE : Assurez-vous de bien positionner les pièces tel qu’illustré.
  • Page 35 Étape 6 Nécessite les pièces 7,8,14 et G Vissez la BARRE LATÉRALE (14) aux PIEDS GAUCHES (7 et 8). Utilisez 4 VIS À TÊTE PLATE NOIRES 1 1/8 PO (G). Taille réelle (4 utilisées) Surface avec VIS DE CAME...
  • Page 36 No d’article 168-0045-6 • No de modèle 424231 Étape 7 Nécessite les pièces 7, 8 et 14 Vissez les PIEDS GAUCHES (7 et 8) ENSEMBLE BARRE SUPÉRIEURE (10). Serrez 2 VIS DE CAME DISSIMULÉES. REMARQUE : Veuillez vous assurer que les GOUJONS EN BOIS dans la ENSEMBLE BARRE SUPÉRIEURE...
  • Page 37 Étape 8 Nécessite les pièces 5 et 6 Vissez les PIEDS DU CENTRE (5 et 6) aux ENSEMBLE BARRE SUPÉRIEURE (10). Serrez 2 VIS DE CAME DISSIMULÉES. REMARQUE : Veuillez vous assurer que les GOUJONS EN BOIS dans la ENSEMBLE BARRE SUPÉRIEURE sont bien insérés dans les trous des PIEDS DU CENTRE.
  • Page 38 No d’article 168-0045-6 • No de modèle 424231 Étape 9 Nécessite les pièces 9 et G Vissez la BARRE SUPÉRIEURE LATÉRALE (9) aux PANNEAUX SUPÉRIEURS (1 et 2). Serrez 4 VIS DE CAME DISSIMULÉES. Vissez la BARRE SUPÉRIEURE LATÉRALE (9) aux PIEDS (7 et 8). Utilisez 4 VIS À TÊTE PLATE NOIRES 1 1/8 PO (G).
  • Page 39 Étape 10 Nécessite les pièces 11 Vissez L'ENSEMBLE BARRE SUPÉRIEURE LATÉRALE (11) aux PANNEAUX SUPÉRIEURS (1 et 2). Serrez huit VIS DE CAME DISSIMULÉES. Surface avec VIS DE CAME DISSIMULÉES...
  • Page 40 No d’article 168-0045-6 • No de modèle 424231 Étape 11 Nécessite la pièce G Vissez L'ENSEMBLE BARRE SUPÉRIEURE LATÉRALE (11) aux PIEDS DU CENTRE (5 et 6). Utilisez 2 VIS À TÊTE PLATE NOIRES 1 1/8 PO (G). Taille réelle...
  • Page 41 Étape 12 Nécessite la pièce 19 Vissez le PANNEAU INFÉRIEUR (19) aux PIEDS DU CENTRE (5 et 6). Serrez 2 VIS DE CAME DISSIMULÉES.
  • Page 42 No d’article 168-0045-6 • No de modèle 424231 Étape 13 Nécessite les pièces 17 et 18 Vissez les BARRES INFÉRIEURES LATÉRALES (17 et 18) au PANNEAU INFÉRIEUR (19). Serrez 2 VIS DE CAME DISSIMULÉES. REMARQUE : Assurez-vous de soutenir le panneau inférieur avec votre main au moment de visser les barres inférieures latérales.
  • Page 43 Étape 14 Nécessite les pièces 3,4,16 et G D'abord, vissez les PIEDS DROITS (3 et 4) au PANNEAU INFÉRIEUR (19). Serrez 2 VIS DE CAME DISSIMULÉES. Ensuite, vissez les BARRES INFÉRIEURES (16) au PANNEAU INFÉRIEUR (19). Serrez 2 VIS DE CAME DISSIMULÉES.
  • Page 44 No d’article 168-0045-6 • No de modèle 424231 Étape 15 Nécessite les pièces 15,F et G Vissez la BARRE (15) à la BARRE LATÉRALE (14). Serrez une VIS DE CAME DISSIMULÉE. Vissez la BARRE (15) à la BARRE INFÉRIEURE LATÉRALE GAUCHE (18). Utilisez 2 VIS À TÊTE PLATE NOIRES 1 9/16 PO (F).
  • Page 45 Étape 16 Nécessite les pièces C et H Vissez les BARRES INFÉRIEURES (16) aux BARRES INFÉRIEURES LATÉRALES (17 et 18). Utilisez 4 SUPPORTS MÉTALLIQUES (C) et 8 VIS À TÊTE LARGE NOIRES 1/2 PO (H). Taille réelle (4 utilisées) (8 utilisées)
  • Page 46 No d’article 168-0045-6 • No de modèle 424231 Étape 17 Nécessite les pièces E Soulevez soigneusement votre meuble à la verticale Retirez les AUTOCOLLANTS de la CARTE D’AUTOCOLLANTS (E) et appliquez-les sur chaque tête de vis de la BARRE LATÉRALE (14) et sur les VIS DE CAME DISSIMULÉES visibles dans la BARRE (15).
  • Page 47 Attention! Vérifi ez tous les écrous et les vis périodiquement pour voir s’ils sont bien serrés, • et resserrez-les au besoin. Cet article est exclusivement conçu pour un usage résidentiel à l’intérieur. • Cet article doit être placé sur un sol plat. •...
  • Page 48 Cet article For Living est couvert par une garantie d’un (1) an contre tous les défauts de matériaux et de fabrication. Distribution Trifeuil consent à remplacer l’article défectueux sans frais lorsqu’il est retourné, accompagné de la preuve d’achat, par l’acquéreur initial au cours de la période de garantie convenue. Cet article...
