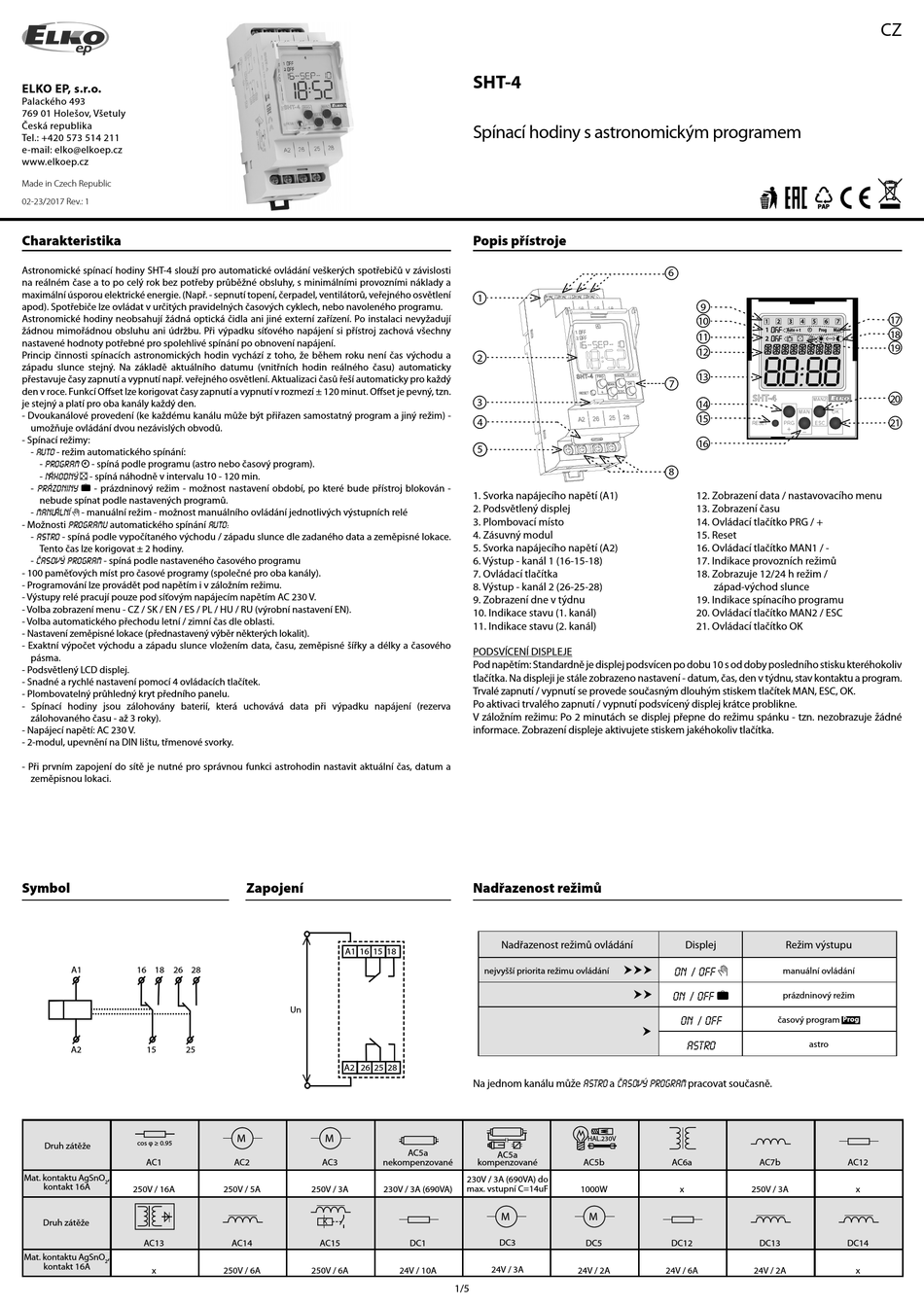

Charakteristika
Astronomické spínací hodiny SHT-4 slouží pro automatické ovládání veškerých spotřebičů v závislosti
na reálném čase a to po celý rok bez potřeby průběžné obsluhy, s minimálními provozními náklady a
maximální úsporou elektrické energie. (Např. - sepnutí topení, čerpadel, ventilátorů, veřejného osvětlení
apod). Spotřebiče lze ovládat v určitých pravidelných časových cyklech, nebo navoleného programu.
Astronomické hodiny neobsahují žádná optická čidla ani jiné externí zařízení. Po instalaci nevyžadují
žádnou mimořádnou obsluhu ani údržbu. Při výpadku síťového napájení si přístroj zachová všechny
nastavené hodnoty potřebné pro spolehlivé spínání po obnovení napájení.
Princip činnosti spínacích astronomických hodin vychází z toho, že během roku není čas východu a
západu slunce stejný. Na základě aktuálního datumu (vnitřních hodin reálného času) automaticky
přestavuje časy zapnutí a vypnutí např. veřejného osvětlení. Aktualizaci časů řeší automaticky pro každý
den v roce. Funkcí Off set lze korigovat časy zapnutí a vypnutí v rozmezí ± 120 minut. Off set je pevný, tzn.
je stejný a platí pro oba kanály každý den.
- Dvoukanálové provedení (ke každému kanálu může být přiřazen samostatný program a jiný režim) -
umožňuje ovládání dvou nezávislých obvodů.
- Spínací režimy:
- auto - režim automatického spínání:
- Program
- spíná podle programu (astro nebo časový program).
- náhodný
- spíná náhodně v intervalu 10 - 120 min.
- prázdniny
- prázdninový režim - možnost nastavení období, po které bude přístroj blokován -
nebude spínat podle nastavených programů.
- manuální
- manuální režim - možnost manuálního ovládání jednotlivých výstupních relé
- Možnosti ProgramU automatického spínání auto:
- Astro - spíná podle vypočítaného východu / západu slunce dle zadaného data a zeměpisné lokace.
Tento čas lze korigovat ± 2 hodiny.
- časový program - spíná podle nastaveného časového programu
- 100 paměťových míst pro časové programy (společné pro oba kanály).
- Programování lze provádět pod napětím i v záložním režimu.
- Výstupy relé pracují pouze pod síťovým napájecím napětím AC 230 V.
- Volba zobrazení menu - CZ / SK / EN / ES / PL / HU / RU (výrobní nastavení EN).
- Volba automatického přechodu letní / zimní čas dle oblasti.
- Nastavení zeměpisné lokace (přednastavený výběr některých lokalit).
- Exaktní výpočet východu a západu slunce vložením data, času, zeměpisné šířky a délky a časového
pásma.
- Podsvětlený LCD displej.
- Snadné a rychlé nastavení pomocí 4 ovládacích tlačítek.
- Plombovatelný průhledný kryt předního panelu.
- Spínací hodiny jsou zálohovány baterií, která uchovává data při výpadku napájení (rezerva
zálohovaného času - až 3 roky).
- Napájecí napětí: AC 230 V.
- 2-modul, upevnění na DIN lištu, třmenové svorky.
- Při prvním zapojení do sítě je nutné pro správnou funkci astrohodin nastavit aktuální čas, datum a
zeměpisnou lokaci.
Symbol
A1 16 18 26 28
A2 15 25
cos φ ≥ 0.95
Druh zátěže
AC1
Mat. kontaktu AgSnO ,
2
kontakt 16A
250V / 16A
Druh zátěže
AC13
Mat. kontaktu AgSnO ,
2
kontakt 16A
x
Zapojení
A1 16 15 18
Un
A2 26 25 28
M M
AC2 AC3 nekompenzované
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A
SHT-4
Spínací hodiny s astronomickým programem

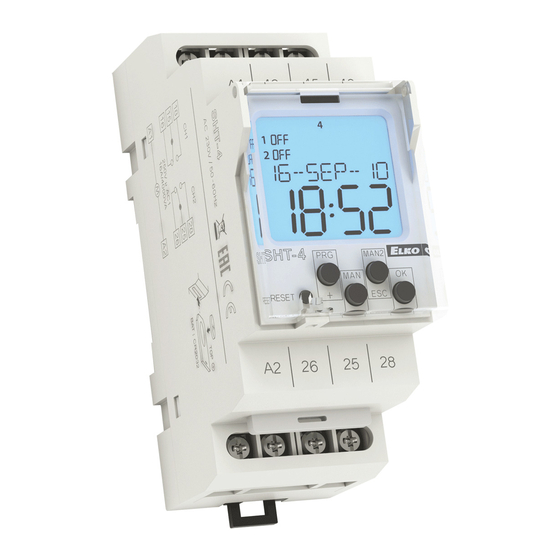

Popis přístroje
1
2
3
4
5
1. Svorka napájecího napětí (A1)
2. Podsvětlený displej
3. Plombovací místo
4. Zásuvný modul
5. Svorka napájecího napětí (A2)
6. Výstup - kanál 1 (16-15-18)
7. Ovládací tlačítka
8. Výstup - kanál 2 (26-25-28)
9. Zobrazení dne v týdnu
10. Indikace stavu (1. kanál)
11. Indikace stavu (2. kanál)
PODSVÍCENÍ DISPLEJE
Pod napětím: Standardně je displej podsvícen po dobu 10 s od doby posledního stisku kteréhokoliv
tlačítka. Na displeji je stále zobrazeno nastavení - datum, čas, den v týdnu, stav kontaktu a program.
Trvalé zapnutí / vypnutí se provede současným dlouhým stiskem tlačítek MAN, ESC, OK.
Po aktivaci trvalého zapnutí / vypnutí podsvícený displej krátce problikne.
V záložním režimu: Po 2 minutách se displej přepne do režimu spánku - tzn. nezobrazuje žádné
informace. Zobrazení displeje aktivujete stiskem jakéhokoliv tlačítka.
Nadřazenost režimů
Nadřazenost režimů ovládání
nejvyšší priorita režimu ovládání
Na jednom kanálu může astro a Časový program pracovat současně.
AC5a
AC5a
kompenzované
230V / 3A (690VA) do
max. vstupní C=14uF
M
DC3
DC1
24V / 3A
24V / 10A
1/5
6
9
10
11
12
13
7
SHT-4
14
15
16
8
12. Zobrazení data / nastavovacího menu
13. Zobrazení času
14. Ovládací tlačítko PRG / +
15. Reset
16. Ovládací tlačítko MAN1 / -
17. Indikace provozních režimů
18. Zobrazuje 12/24 h režim /
západ-východ slunce
19. Indikace spínacího programu
20. Ovládací tlačítko MAN2 / ESC
21. Ovládací tlačítko OK
Displej
 ON / OFF
 ON / OFF
ON / OFF

astro
HAL.230V
AC5b AC6a
1000W x 250V / 3A
M
DC5 DC12
24V / 2A 24V / 6A
CZ
17
Auto + t Prog Man
18
19
20
21
Režim výstupu
manuální ovládání
prázdninový režim
časový program Prog
astro
AC7b AC12
x
DC13 DC14
24V / 2A x
