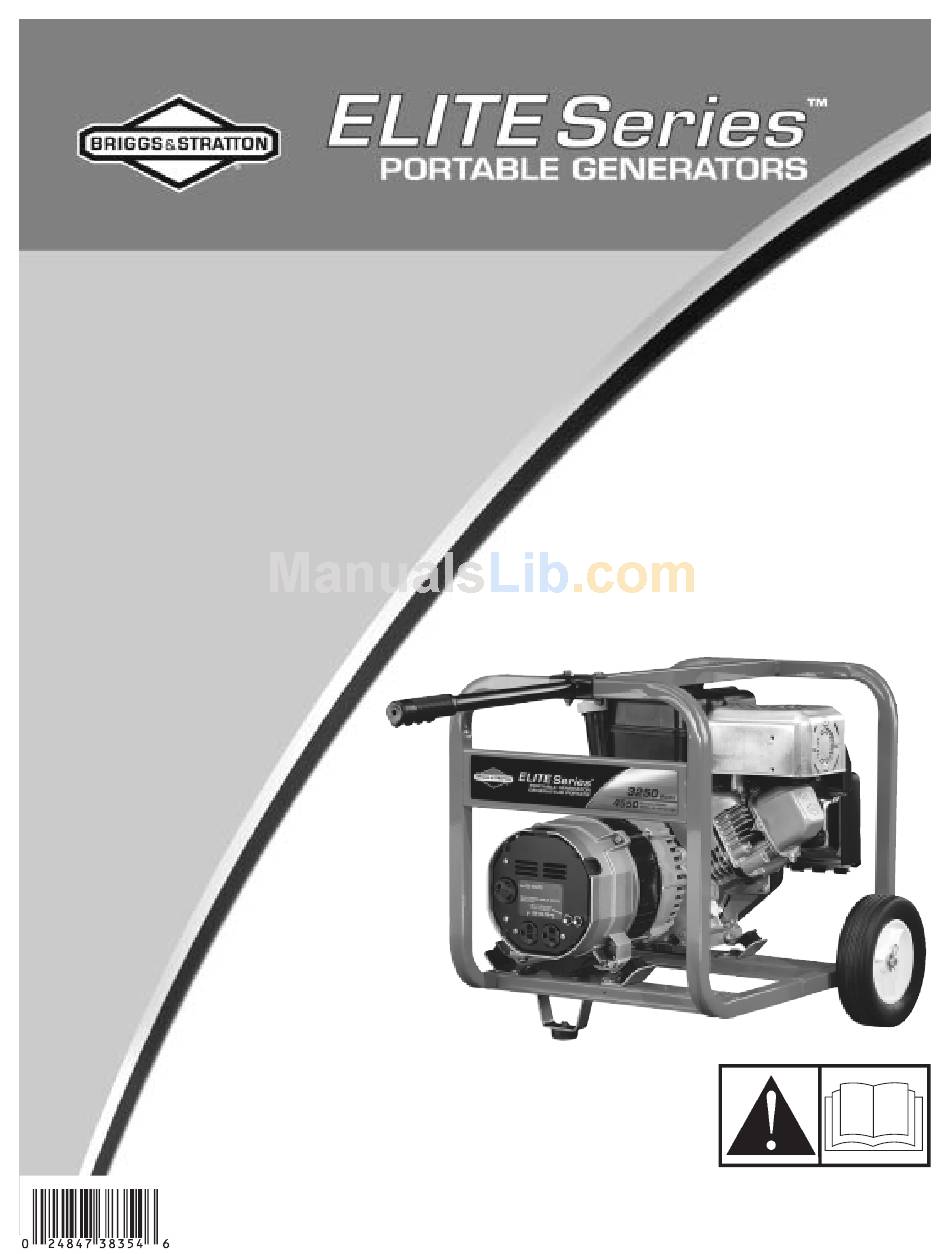

  • Page 1 Operator’s Manual Manuel d’utilisation Manual del Operario 01653-4 Questions? Help is just a moment away! Vous avez des questions? Vous n'avez pas besoin (3250W) d'aller loin pour trouver de l'aide! Preguntas? La ayuda es justa un momento lejos! Call: Generator Helpline Appelez: Ligne d'assistance de Générateur Llame: Línea Directa del Generador 1-800-743-4115 M-F 8-5 CT...

  • Page 2: Table Of Contents

    SAVE THESE INSTRUCTIONS TABLE OF CONTENTS Safety Rules ......2-4 Know Your Generator ......5 Assembly.

  • Page 3: Safety Rules

    WARNING Running generator gives off carbon monoxide, an odorless, colorless, poison gas. Breathing carbon monoxide can cause nausea, fainting or death. • Operate generator ONLY outdoors. • Install a battery operated carbon monoxide alarm near the bedrooms. • Keep exhaust gas from entering a confined area through windows, doors, ventilation intakes or other openings.

  • Page 4: Safety Rules

    WARNING Rapid retraction of starter cord (kickback) will pull hand and arm toward engine faster than you can let go. Broken bones, fractures, bruises or sprains could result. • When starting engine, pull cord slowly until resistance is felt and then pull rapidly to avoid kickback. •...

  • Page 5: Know Your Generator

    KNOW YOUR GENERATOR Read this Operator’s Manual and safety rules before operating your generator. Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. Fuel Tank 120 Volt AC, 30 Amp Locking Receptacle 120 Volt AC, 20 Amp Duplex Receptacle...

  • Page 6: Assembly

    ASSEMBLY Your generator requires some assembly and is ready for use after it has been properly serviced with the recommended oil and fuel. If you have any problems with the assembly of your generator, please call the generator helpline at 1-800-743-4115.

  • Page 7: Assembly

    10. Center handle on top of support leg end of generator frame. 11. Attach handle using two 13mm wrenches with two M8 X 45mm capscrews and two M8 lock nuts. 12. Return generator to normal operating position (resting on wheels and support leg). BEFORE STARTING THE ENGINE Add Engine Oil...
  • Page 8 USING THE GENERATOR System Ground The generator has a system ground that connects the generator frame components to the ground terminals on the AC output receptacles. The system ground is connected to the AC neutral wire (see “Equipment Description” , earlier in this manual). Special Requirements There may be Federal or State Occupational Safety and Health Administration (OSHA) regulations, local codes, or...

  • Page 9: Starting The Engine

    OPERATING THE GENERATOR Starting the Engine Disconnect all electrical loads from the generator. Use the following start instructions: Make sure unit is on a level surface. IMPORTANT: Failure to start and operate unit on a level surface will cause the unit not to start or shut down during operation.

  • Page 10: Operation

    Stopping the Engine Turn OFF and unplug all electrical loads from generator panel receptacles. NEVER start or stop engine with electrical devices plugged in and turned ON. 2. Let engine run at no-load for several minutes to stabilize internal temperatures of engine and generator.
  • Page 11 Creating a Temporary Cold Weather Shelter In an emergency, use the original shipping carton. 2. Cut off top carton flaps and one long side of carton to expose muffler side of unit. If required, tape up other sides of carton to fit over generator as shown in Figure 7.
  • Page 12 DON'T OVERLOAD GENERATOR Capacity You must make sure your generator can supply enough rated (running) and surge (starting) watts for the items you will power at the same time. Follow these simple steps: Select the items you will power at the same time. 2.

  • Page 13: Specifications

    SPECIFICATIONS AND MAINTENANCE SPECIFICATIONS Starting Wattage ....4,550 watts Wattage ......3,250 watts 120 Volt AC Load Current .

  • Page 14: Storage

    STORAGE The generator should be started at least once every seven days and allowed to run at least 30 minutes. If this cannot be done and you must store the unit for more than 30 days, use the following guidelines to prepare it for storage.

  • Page 15: Troubleshooting

    TROUBLESHOOTING Problem No AC output is available, but generator is running. Generator runs good at no-load but "bogs" down" when loads are connected. Generator will not start; or starts and runs rough. Generator shuts down during operation. Generator lacks power. TROUBLESHOOTING Cause One of the circuit breakers is...

  • Page 16: Notes

    NOTES NOTES...

  • Page 17: Warranty

    Effective February 1, 2006 replaces all undated Warranties and all Warranties dated before February 1, 2006 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this warranty must be borne by purchaser.

  • Page 18: Veuillez Conserver Ces Instructions

    VEUILLEZ CONSERVER CES INSTRUCTIONS TABLE DES MATIÈRES Règles de Sécurité ......18-20 Connaissez Votre Générateur ..... . 21 Assemblage .

  • Page 19: Règles De Sécurité

    AVERTISSEMENT Le générateur, lorsqu'il fonctionne, produit du monoxyde de carbone, un gaz toxique inodore et incolore. Le fait de respirer du monoxyde de carbone provoque des nausées, des évanouissements ou peut être fatal. • Faites fonctionner le générateur SEULEMENT à l'extérieur. •...
  • Page 20 AVERTISSEMENT Les moteurs en fonctionnement produisent de la chaleur. La température du silencieux et des endroits à proximité peuvent atteindre, voire dépasser 150°F (65°C). Le contact de ces pièces risque de causer de graves brûlures. La chaleur et les gaz d’échappement peuvent enflammer des matériaux combustibles et les structures ainsi que causer des dommages au réservoir d’essence et entraîner un incendie.

  • Page 21: Connaissez Votre Générateur

    CONNAISSEZ VOTRE GÉNÉRATEUR Lire ce manuel de l'utilisation et les régles de sécurité avant de faire marcher votre générateur. Comparez les illustrations avec votre générateur pour vous familiariser avec l'emplacement des diverses commandes et réglages. Gardez ce manuel pour le consulter plus tard. Réservoir de carburant Prises de 120 Volts c.a., 30 Ampères...

  • Page 22: Assemblage

    ASSEMBLAGE Votre générateur exige que quelque assemblée et soit prêt pour l'usage après il a été convenablement entretenu avec le pétrole et le carburant recommandés. Si vous avez n'importe quels problèmes avec l'assemblée de votre générateur, s'il vous plaît appeler le helpline de générateur à...
  • Page 23 11. À l'aide de deux clés de 13 mm, fixez la poignée avec deux vis à tête deM8 X 45mm et deux contre-écrous de 12. Replacez la génératrice à sa positon normale (sur les roues et la tige portante). AVANT LE DÉMARRAGE DU MOTEUR Ajoutez de l'huile à...

  • Page 24: Opération

    UTILISATION DE LA GÉNÉRATRICE Mise à la terre du système La génératrice possède une mise à la terre du système qui raccorde les éléments du cadre de la génératrice aux bornes de mise à la terre des prises de sortie C.A. La mise à la terre du système est raccordée au fil neutre C.A.
  • Page 25 UTILISATION DU GÉNÉRATEUR Démarrage du Moteur Déconnectez toutes les charges électriques du générateur. Suivez ces étapes d'instructions de démarrage: Assurez-vous que la génératrice se trouve sur une surface de niveau. IMPORTANT: Si la génératrice n'est pas sur une surface de niveau, elle pourrait ne pas démarrer ou encore s'arrêter spontanément.
  • Page 26 Arrêt du Moteur Débrancher toutes les charges électriques des prises du générateur. NE JAMAIS mettre en route ou arrêter le moteur alors que les appareils électriques sont branchés et en marche. Laissez le moteur tourner à vide pendant deux minutes pour stabiliser les températures internes du moteur et du générateur.
  • Page 27 Création d’un abri temporaire En cas d’urgence, utilisez l’emballage original en carton comme abri temporaire. Découpez les rabats supérieurs et un des côtés longs du carton pour exposer le côté de l’unité où se trouve le silencieux. Au besoin, utilisez du ruban sur les autres côtés du carton pour l’adapter à...
  • Page 28 NE PAS SURCHARGEZ GÉNÉRATEUR Capacité Vous devez vous assurer que votre générateur puisse fournir suffisamment de puissance nominale (appareil en marche) et de surtension (au démarrage) pour les appareils que vous voulez alimenter en même temps. Suivez ces étapes simples: Sélectionnez les appareils que vous voulez alimenter simultanément.

  • Page 29: Entretien

    SPÉCIFICATIONS Puissance en watts commençant . . .4,550 Watts (4.55 kW) Puissance en watts ....3,250 Watts (3.25 kW) Courant nominal à 120 Volts CA ...27.1 Ampères Phase .

  • Page 30: Rangement

    REMISAGE Le générateur doit être mise en route au moins une fois tous les sept jours et doit marcher pendant au moins 30 minutes. Si vous ne pouvez pas faire cela et que vous devez remiser le générateur pour plus de 30 jours, utiliser les informations ci-après comme guide pour préparer votre appareil au remisage.

  • Page 31: Dépannage

    DÉPANNAGE PROBLÈMES Le moteur marche, mais il ne se produit pas de courant c.a. dans les prises. Le moteur marche bien sans charge mais cale quand les charges sont branchées. Le moteur ne veut pas démarrer; ou démarre et marche mal. Le moteur s'arrête pendant la marche.

  • Page 32: Remarques

    REMARQUES REMARQUES...

  • Page 33: Garantie

    Effective February 1, 2006 replaces all undated Warranties and all Warranties dated before February 1, 2006 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both.

  • Page 34: Conserve Estas Instrucciones

    CONSERVE ESTAS INSTRUCCIONES TABLA DE CONTENIDOS Reglas De Seguridad ......34-36 Conozca Su Generador ......37 Montaje .

  • Page 35: Reglas De Seguridad

    ADVERTENCIA Al generador funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte. • Opere el generador SOLAMENTE al aire libre. • Instale una alarma de monóxido de carbono con batería cerca de los dormitorios.
  • Page 36 ADVERTENCIA El rápido repliegue del cable del arrancador (retroceso) impedirá que el usuario suelte el cable a tiempo y tirará de su mano y brazo hacia el motor. Como resultado, podrían producirse fracturas, contusiones o esguinces. • Cuando arranque el motor, tire lentamente del cable hasta sentir una resistencia y, a continuación, tire rápidamente de él para evitar su retroceso.

  • Page 37: Conozca Su Generador

    CONOZCA SU GENERADOR LEA ESTE MANUAL DEL OPERARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR. Compare las ilustraciones con su generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Conserve este manual para referencias futuras. Tanque de Combustible Tomacorriente con Dispositivo de Seguridad...

  • Page 38: Montaje

    MONTAJE Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados. Si usted tiene problemas con el montaje de su generador, por favor llame a la línea de ayuda para generadores al 1-800-743-4115.

  • Page 39: Agregar Aceite Al Motor

    10. Centre el asidero que levanta en el fin del generador de cuna. 11. Conecte el asidero que usa dos 13 mm llaves inglesas con dos M8 X 45mm capscrews y dos M8 nueces del mal de ojo. 12. Vuelva a colocar el generador en la posición normal de funcionamiento (apoyado en las ruedas y la pierna que monta).

  • Page 40: Operación

    USO DEL GENERADOR Tierra del Sistema El generador dispone de una conexión a tierra del sistema que conecta los componentes del bastidor a los terminales de tierra de los enchufes hembra de salida de CA. La tierra del sistema está conectada al cable de CA neutro que, a su vez, está...

  • Page 41: Encienda El Motor

    OPERACIÓN EL GENERADOR Encienda el Motor Desconecte todas las cargas eléctricas del generador. Use las siguientes instrucciones para encender: Asegúrese de que la unidad está en una superficie plana. IMPORTANTE: Si la unidad no se arranca y utiliza en una superficie plana, se pueden producir problemas de arranque y de parada durante el funcionamiento.

  • Page 42: Parado Del Motor

    Parado Del Motor Desconecte todas las cargas eléctricas de los tomaco- rrientes del panel del generador. NUNCA de arranque o detenga el motor con todos los dispositivos eléctricos conectados y encendidos. Deje que el motor funcione sin cargas por algunos minutos para estabilizar las temperaturas internas del motor y el generador.
  • Page 43 Creación de una Clima Frío Estructura de Protección Provisional En caso de emergencia, utilice la caja de cartón de embalaje original. Corte las tapas superiores y uno de los laterales largos de la caja de cartón para dejar al descubierto el lado del silenciador de la unidad.
  • Page 44 NO SOBRECARGUE GENERADOR Capacidad Usted debe asegurarse que su generador puede proveer el suficiente vataje calificado (cuando esté funcionando) y de carga (al encender) para los aparatos a los cuales va a proveer la energía, al mismo tiempo. Siga estos pasos: Seleccione los aparatos que recibirán la energía, al mismo tiempo.

  • Page 45: Mantenimiento

    ESPECIFICACIONES Y MANTENIMIENTO ESPECIFICACIONES Vataje que empieza ... . .4,550 Vatios (4.55 kW) Vataje ......3,250 Vatios (3.25 kW) Voltaje Nominal AC .

  • Page 46: Almacenamiento

    ALMACENAMIENTO El generador deberá ser encendido al menos una vez cada siete días y deberá dejarlo funcionar al menos durante 30 minutos. Si no puede hacer esto y debe almacenar la unidad por más de 30 días, siga las siguientes instrucciones para preparar su unidad para almacenamiento.

  • Page 47: Diagnosticos De Averías

    DIAGNOSITICOS DE AVERÍAS Problemo El motor está funcionando pero no existe salida de AC disponsible. El motor funciona bien sin carga pero "funciona mal" cuando se le contectan cargas. El motor no se enciende; o se enciende y funciona mal. El motor se apaga en pleno funcionamiento.

  • Page 48: Garantia

    POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE GENERADOR PORTÁTIL Fecha de entrada en vigor:1 de Febrero de 2006. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 Febrero de 2006 Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de materiales y/o mano de obra.
