CECHY
• otwieranie / zamykanie bram wjazdowych lub garażowych,
• sterowanie elektrozaczepami w furtkach,
• możliwość podłączenia czujników krańcowych,
• współpraca z większością sterowników bram dostępnych na rynku,
• sterowanie z poziomu pilotów oraz aplikacji EXTA LIFE
• niezależne sterowanie dwoma kanałami (brama + furtka, 2 x brama, 2 x furtka),
• funkcja uchylania bramy,
• szeroki zakres napięcia zasilającego.

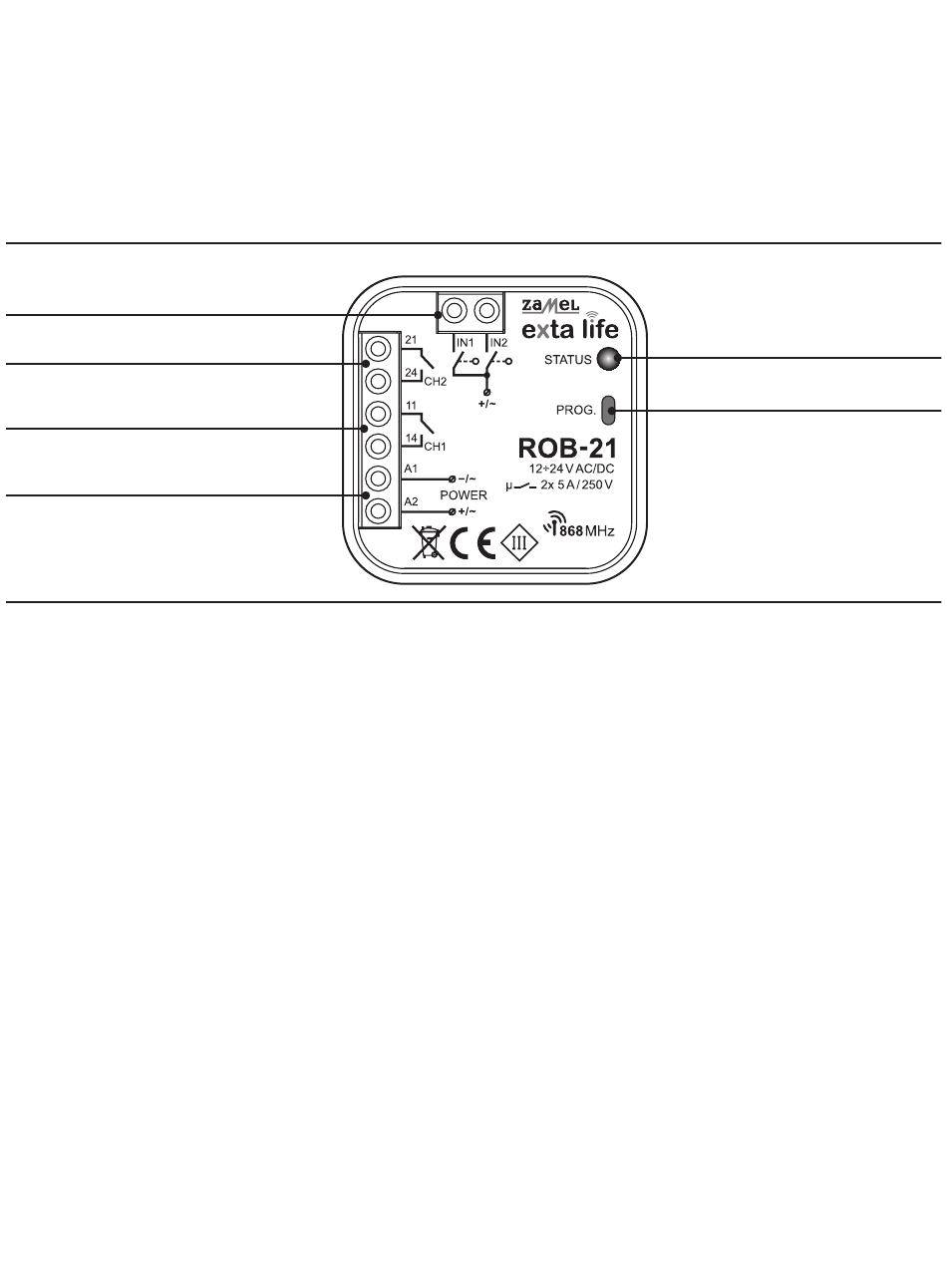

WYGLĄD
Zaciski do podłączenia krańcówek
Zaciski kanału 2
Zaciski kanału 1
Zaciski zasilania
UWAGI MONTAŻOWE
• Przed podłączeniem i skonfigurowaniem urządzenia należy dokładnie zapoznać się z instrukcją
obsługi.
• Urządzenie ROB-21 przeznaczone jest do montażu w puszkach instalacyjnych Ø60. Należy sto-
sować puszki pogłębiane lub kieszeniowe. Dopuszczalny jest montaż bezpośrednio w obudowie
sterownika bramy jeżeli jego obudowa wykonana jest z tworzywa sztucznego.
• W przypadku montażu na zewnątrz budynku należy zagwarantować odpowiednie zabezpiecze-
nie urządzenia przed wnikaniem wody oraz kondensacją pary wodnej.
• Należy bezwzględnie przestrzegać podanego zakresu napięcia zasilającego (12÷24 V AC/DC).
Podłączenie innej wartości napięcia może negatywnie wpłynąć na pracę urządzenia lub dopro-
wadzić do jego uszkodzenia.
• Czynności związane z podłączeniem oraz regulacją powinny być wykonane przez wykwalifiko-
wanego elektryka ze względów bezpieczeństwa nie należy montować urządzenia bez obudowy
lub z uszkodzoną obudową.
• Do instalacji należy użyć wkrętaka krzyżowego do 3,5 mm.
• Zaciski śrubowe umożliwiają podłączenie przewodu maksymalnie 2,5 mm².
• Podany w instrukcji zasięg działania (do 200m) dotyczy warunków idealnych w otwartej prze-
strzeni. W przypadku problemów z zasięgiem zaleca się zastosowanie dodatkowego elementu
pośredniczącego w postaci retransmitera REP-21.
• Wyjścia urządzenia ROB-21 (styk zwierny beznapięciowy NO) podłącza się pod odpowiednie
wejścia sterownika bramy lub pod elektrozaczep furtki. Typowo w przypadku sterowników bram
wykorzystuje się wejścia do podłączenia przycisku lokalnego.
• Krańcówki podłącza się pod wejścia IN1 / IN2. Mogą to być krańcówki typu NO lub NC. Krańców-
ki wymagają odpowiedniej konfiguracji z poziomu aplikacji EXTA LIFE.
• W przypadku montażu kilku urządzeń w jednym miejscu należy unikać montażu jednego odbior-
nika nad drugim.
Dioda sygnalizacyjna
(transmisja / programowanie)
Przycisk programowania
