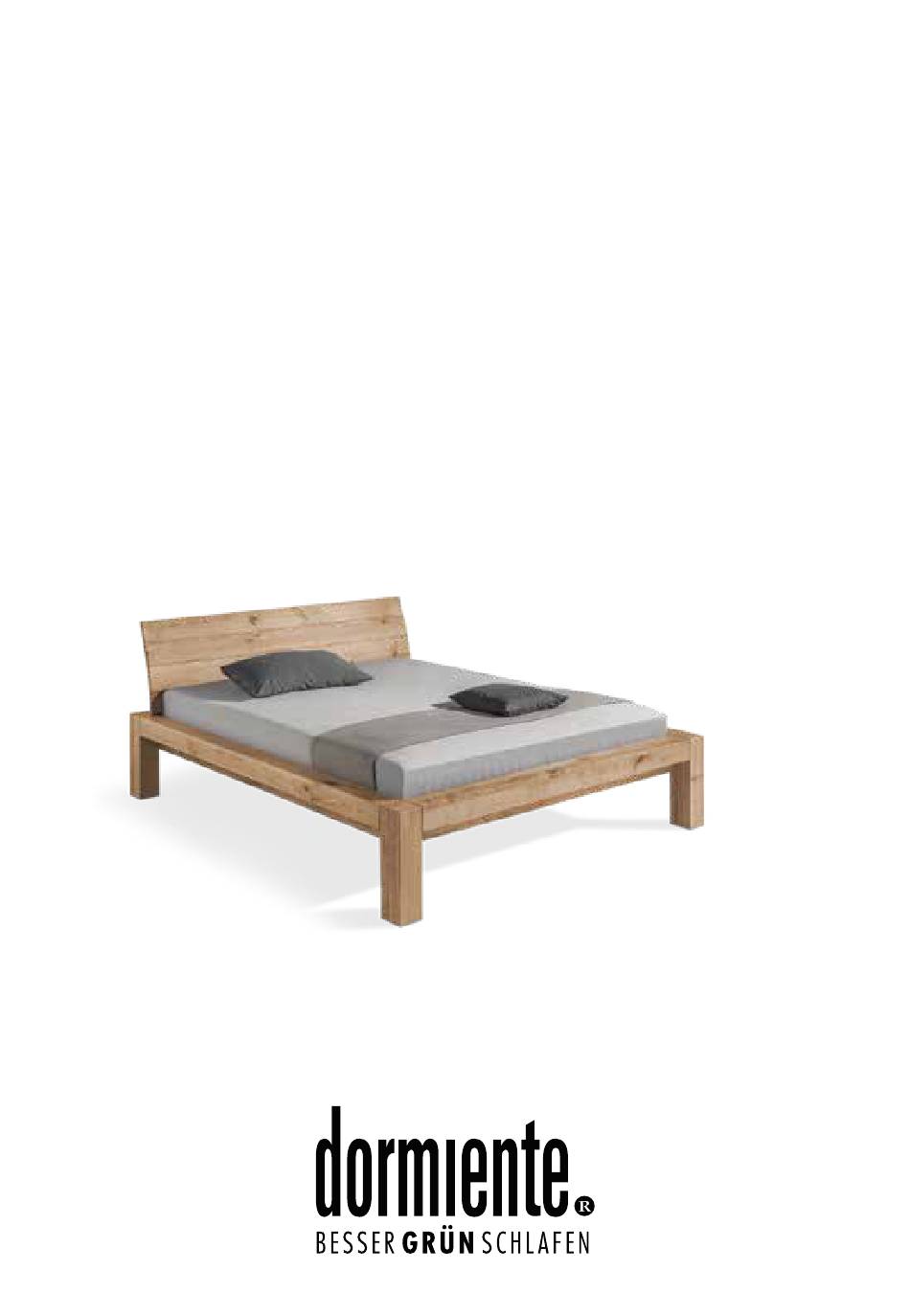

- Page 1 AUFBAUANLEITUNG ASSEMBLY INSTRUCTION KARA dormiente GmbH • Dormiente Platz - Auf dem langen Furt 14-16 • 35452 Heuchelheim • Germany • Telefon +49 641-96 21 3 - 0...
- Page 2 Should you expe- Sie daran: Holz ist ein Naturprodukt. Jeder Baum wächst anders, rienceany problems we advise you to contact your local dormiente dea- Abweichungen in der Holzfärbung oder Maserung, sowie ein verwachsener ler as soon as possible so they can be dealt with quickly and effectively.
- Page 3 BESCHLÄGE | FITTINGS Maulschlüssel | open-end spanner Inbusschlüssel M4+M5 | allen key M4+M5 16x Gewindestange M8 | 16x threaded rod M8 16x Mutter M8 | 16x nut M8 16x Unterlegscheibe | 16x washer 56x Holzdübel 10x35mm | 56x wooden dowel 10x35mm 6x Flachkopfschraube M8x16 (Mittelleiste) 6x flathead screw M8x16 (centre strut) 4x Flachkopfschraube M8x40mm (Rückenlehne)
- Page 4 Drehen Sie die Gewindestangen (3) Verbinden Sie die Seitenteile mit Verschrauben Sie mit den Flachkopf- Drehen Sie den Mittelstützfuß in in die Muffen der Füße (kurzes dem Kopf- und Fußteil und ziehen schrauben (M8x16) (7) die Metallwin- die Mittelleiste. Gewinde in die Muffe) und setzen Sie diese mit einer Unterlegscheibe kel (10) an Kopf- und Fußteil.
- Page 5 Drehen Sie die Holzdübel (10mm) (6) Verbinden Sie mit den Flachkopf- in die Auflageleisten ein und be- schrauben (M8x40mm) (8) die Rü- festigen Sie die Auflageleisten mit ckenlehne fest mit dem Kopfteil. den Einteilverbindern (9) an den Attach the head piece to the foot Seitenteilen.
