TAUBENREUTHER 50-10JT9861 Instructions Manual

Rhinorack plattform

Download this manual

Anbauanleitung: Plattformset, 50-5212100-RLT600

AL:

Best.Nr.:

Montagezeit:

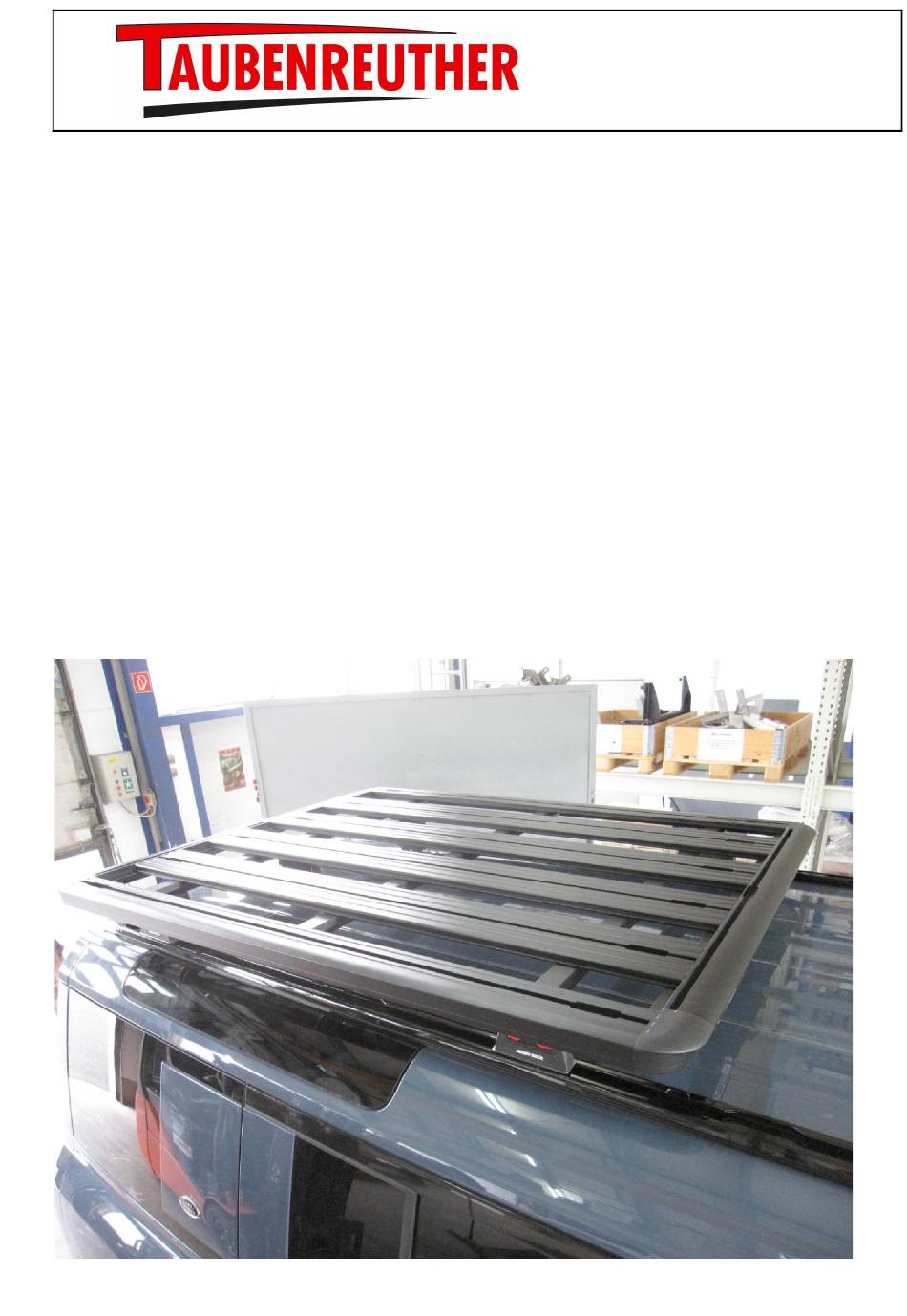

Hier sehen sie die fertig montierte RhinoRack Plattform.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut durch und

beachten Sie die Anleitungen der im Set enthaltenen Serienteile.

Here you can see the fully assembled RhinoRack platform.

Before you start with the assembly, please read these instructions carefully and observe the

instructions for the standard parts included in the set.

Landrover-Defender 90, 110 abBj 2020

2264-01

50-10JT9861

ca. 90 min.

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail:

verkauf@taubenreuther.de

Page 1 Anbauanleitung: Plattformset, 50-5212100-RLT600 Landrover-Defender 90, 110 abBj 2020 2264-01 Best.Nr.: 50-10JT9861 Montagezeit: ca. 90 min. Hier sehen sie die fertig montierte RhinoRack Plattform. Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung gut durch und beachten Sie die Anleitungen der im Set enthaltenen Serienteile.
Page 2 Stückliste 4x 50-T0902020, Adapter Fußkit RLT600 (inkl. 2X Schraube 50-B062) (A) 1x 50-11RLT600, Fußkit RLT600 (4 Stück) (B) 1x 50-QMVA10, Distanzstück 10mm RLT600 (2 Stück) (C) 1x 50-1252100, Rhino Rack Gepäckplattform 1528 x 1236 mm (D) 1x Anbauanleitung AL...
Page 3 Unterteil Nach Anleitung 50-T0902020 montieren! Mount according assambely instruction 50-T0902020! Messpunkt in der Mitte des Fußes Measuring point in the middle of the leg Ausrichten! / Adjust!
Page 4 1020mm Querträger ausrichten! Anleitung Plattform beachten! Adjust the crossbars! Follow instruction platform! Oberteil Distanzstück 10mm auf die hinteren Füße! Anleitung Distanzstück beachten! Distance plate 10mm under the rear feet! Follow instructions Distance plate!
Page 5 Messpunkt in der Mitte des Zapfens Measuring point in the middle of the trunnion Front Füße ausrichten! Anleitung Fußkit beachten Adjust the legs! / Follow instruction Leg set! Plattform aufsetzen und verriegeln! / Put on the platform and lock it!
