Anbauanleitung: Schneepfluganbausatz VW T5 / T6
AL:
Best.Nr.:
Montagezeit:

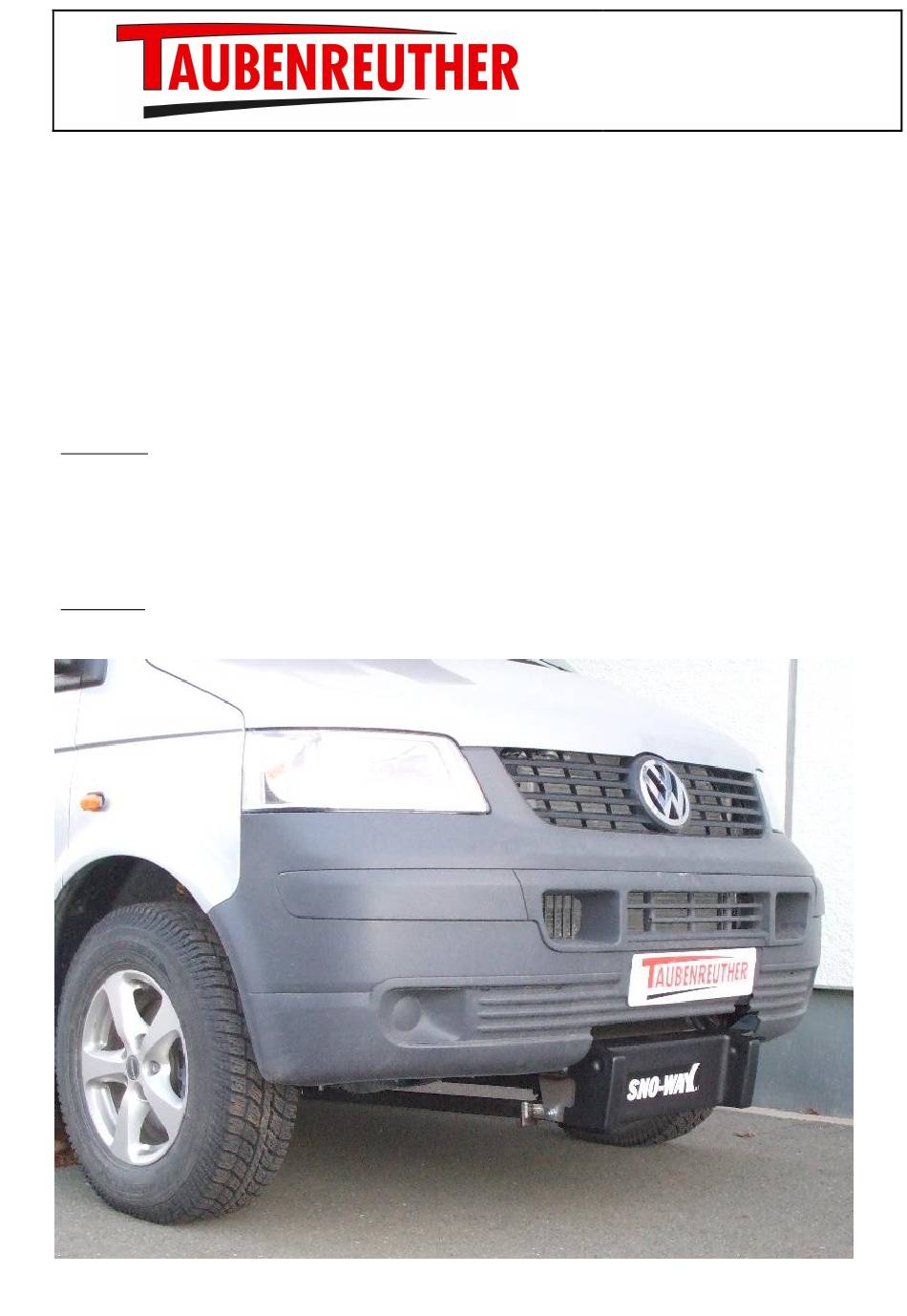

Hier sehen sie den fertig montierten Schneepflugabstützsatz.
Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das
Benutzerhandbuch des Schneepfluges gut durch.
Achtung:
Bei Fahrten im öffentlichen Straßenverkehr muß die Aufnahme mit einer
Kunststoffabdeckung abgedeckt werden.
Before you start fitting, please read and understand this instruction manual and the owners
manual of the snowplow.
Attention:
The mounting kit must be covered when driving on public roads!
2183-00
5-295
ca. 360 min.
Am Schwimmbad 8
95326 Kulmbach
Tel. 09221 / 95620
Fax 09221 / 956222
e-mail:
verkauf@taubenreuther.de
