WIND
Design von Jordi Vilardell.
Referenz
4055.
Anwendung
Außenleuchten
Installationstyp
Aufbau
Beschreibung

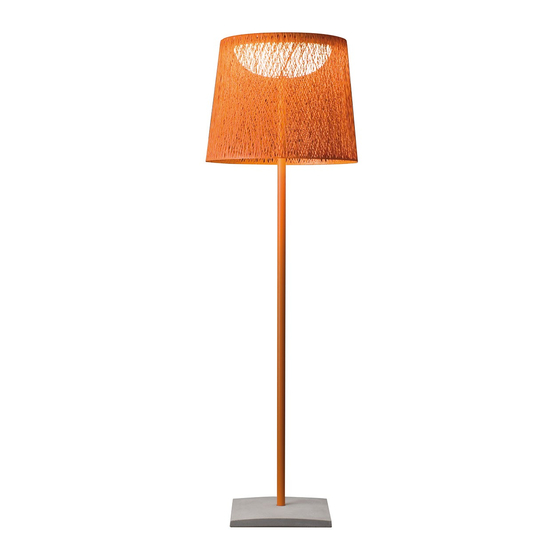

Stehleuchte für den Außenbereich. Das Design von Jordi Vilardell ist in Grün, Orange, Weiß
und Schwarz verfügbar. Durch die Wahl des Materials – mittels innovativen
Filament-Winding-Verfahrens industriell hergestellte Glasfasern – werden bei dieser
Kollektion Technik und Tradition gekonnt miteinander verbunden.
Diffusor
Diffuser aus Metacrylat
Finish
4055-03.
4055-04.
4055-07.
Weiss
Schwarz
Grün
Skizze
Elektrische Eigenschaften
1 x 2GX13 230V 40W (T5C)
VIBIA LIGHTING, S.L.U. Barcelona, 72 - 74. 08820 El Prat de Llobregat (Barcelona - Spain). Tel 934 796 970. Fax 934 796 973.
vibia@vibia.com www.vibia.com
4055-08.
Orange
Total 40,0 W
Physische
2 Box / 0,60 x 0,60 x 2,11 m. / Vol. 1,0300 m³ /
Bruttogewicht 45,1 kg. / Nettogewicht 27,8 kg.
Installation und Montage
Den Anweisungen der Installationsanleitung folgen
Lichtverteilung
Allgemeine Beleuchtung
Beleuchtungskörper für die allgemeine Beleuchtung, der das Licht gleichmäßig in alle
Richtungen verteilt.
Fotometrische Daten
Effizienz : 30.72%
Koordinatensyst. : C-G
Gesamtfluss : 3200.00 lm
Maximalwert : 124.39 cd/klm
Maximalwert : C=0.00 G=0.00
Bi-symetrisch : 3
Zertifikate
Isolux (Boden) : Isolux (Suelo)
Position Lichtquelle :
X=0.00m Y=0.00m Z=1.90m
Rotation Lichtquelle :
