ZEITRAUM E8 LONGUE Assembly Instruction

Available languages

Download this manual

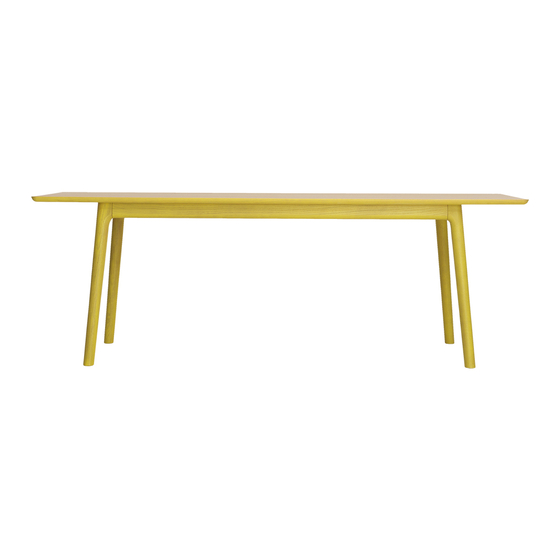

E8 LONGUE

Aufbauanleitung 03/ 2014

WERKZEUG:

beiliegend: Innensechskantschlüssel SW5

benötigt: Kreuschlitzschraubenzieher

8 x XS Bolzen

8 x Verbinder Gehäuse

8 x Madenschrauben

Zylinderkopfschrauben

Mechanismus Verbinder:

Funktionsvideo unter:

http://www.scheulenburg-direkt.de/index.php?page=content&coID=11

Zuerst die Tischplatte mit der Oberseite nach unten auf einen

Teppich/ Decke legen.

1. Zargen und Beine sind nummeriert: Linkes Beinpaar montieren, Bolzen

in Gewinde schrauben. Verbindergehäuse in die passenden Bohrungen

stecken, Teile zusammenstecken und mit Madenschraube fixieren.

3. Gestell ca. 5cm nach rechts verschieben um die Bohrungen für den

Verbinder zu erreichen.

5. Den Holzriegel umlegen um die Position des Gestells zu fixieren.

2. Die vier Sicherungsschrauben aus beiden Längszargen entfernen.

4. Rechtes Beinpaar wie zuvor linkes Beinpaar montieren und

das Gestell wieder in die Ausgangsposition zurückschieben.

Need help?

Do you have a question about the E8 LONGUE and is the answer not in the manual?

Page 1 E8 LONGUE Zuerst die Tischplatte mit der Oberseite nach unten auf einen Teppich/ Decke legen. Aufbauanleitung 03/ 2014 WERKZEUG: beiliegend: Innensechskantschlüssel SW5 benötigt: Kreuschlitzschraubenzieher 8 x XS Bolzen 8 x Verbinder Gehäuse 1. Zargen und Beine sind nummeriert: Linkes Beinpaar montieren, Bolzen 2.
Page 2 Nachjustieren der Tischplattenführung: Sollte die Tischplatte und/oder die Ansatzplatte nicht leicht zu bewegen sein, haben sich die Massivholzplatten aufgrund von Luftfeuchtigkeit ausgedehnt. Um den Abstand innerhalb der Längszargen an dieses natürliche Quellen und Schwinden anzupassen, können auf der Unterseite die Führungspunkte angepasst werden: 6.
Page 3 E8 LONGUE At first put the table top with the upper side down on a Carpet / blanket. Assembly Instruction 03/ 2014 TooLS ReQUIReD: Allen screw SW 5 (enclosed) Screwdriver size 2 8 x XS bolts 1. Frame and legs are numbered: Mount left legs. Insert and turn bolts 2.
Page 4 Readjustment of the table top: If the table top and / or the extension is not easy to move, the solid wood panels have expanded due to humidity. To adjust the distance within the frame on this natural swelling and shrinking, the guide pins can be adjusted on the bottom of the table top: 6.
