hager EK081 User Instructions

27
81
81
EK081
Ø 2,5 mm
60
EK 081
1,50 m
1
¢

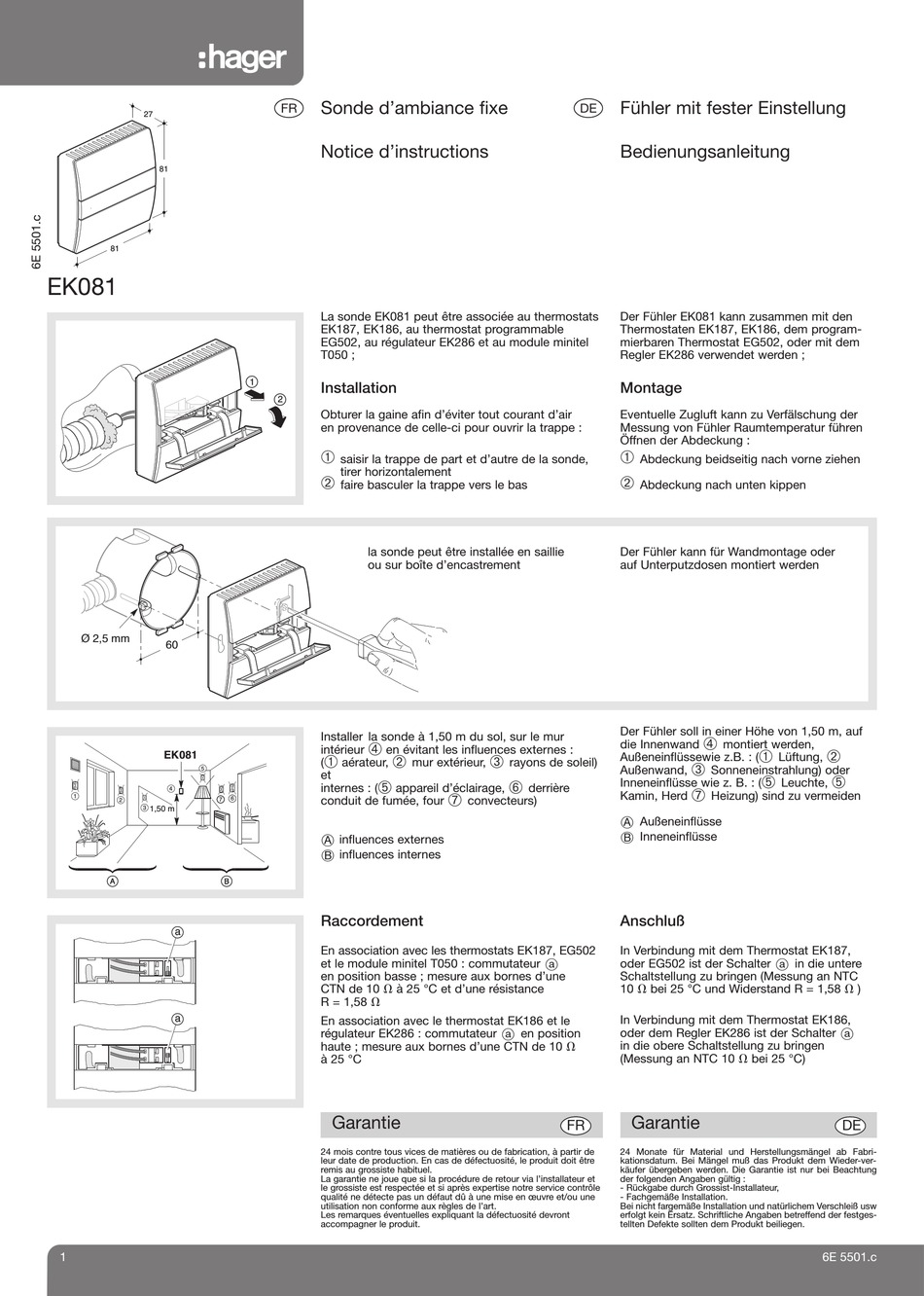

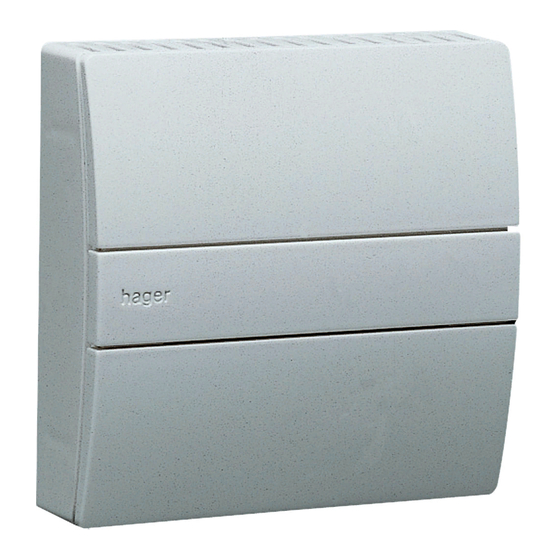

Sonde d'ambiance fixe
Notice d'instructions
La sonde EK081 peut être associée au thermostats
EK187, EK186, au thermostat programmable
EG502, au régulateur EK286 et au module minitel
T050 ;
Installation
Obturer la gaine afin d'éviter tout courant d'air
en provenance de celle-ci pour ouvrir la trappe :
Œ
saisir la trappe de part et d'autre de la sonde,
tirer horizontalement

faire basculer la trappe vers le bas
la sonde peut être installée en saillie
ou sur boîte d'encastrement
Installer la sonde à 1,50 m du sol, sur le mur

intérieur en évitant les influences externes :
Œ 
( aérateur, mur extérieur,
et

internes : ( appareil d'éclairage,
conduit de fumée, four
A influences externes
B influences internes
Raccordement
En association avec les thermostats EK187, EG502
et le module minitel T050 : commutateur a
en position basse ; mesure aux bornes d'une
CTN de 10 Ω à 25 °C et d'une résistance
R = 1,58 Ω
En association avec le thermostat EK186 et le
régulateur EK286 : commutateur a en position
haute ; mesure aux bornes d'une CTN de 10 Ω
à 25 °C
Garantie
24 mois contre tous vices de matières ou de fabrication, à partir de
leur date de production. En cas de défectuosité, le produit doit être
remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l'installateur et
le grossiste est respectée et si après expertise notre service contrôle
qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une
utilisation non conforme aux règles de l'art.
Les remarques éventuelles expliquant la défectuosité devront
accompagner le produit.
£
Fühler mit fester Einstellung
Bedienungsanleitung
Der Fühler EK081 kann zusammen mit den
Thermostaten EK187, EK186, dem program-
mierbaren Thermostat EG502, oder mit dem
Regler EK286 verwendet werden ;
Montage
Eventuelle Zugluft kann zu Verfälschung der
Messung von Fühler Raumtemperatur führen
Öffnen der Abdeckung :
Œ

Der Fühler kann für Wandmontage oder
auf Unterputzdosen montiert werden
Der Fühler soll in einer Höhe von 1,50 m, auf
die Innenwand
Ž
Außeneinflüssewie z.B. : (
rayons de soleil)
Außenwand,
‘
Inneneinflüsse wie z. B. : (
derrière
’
Kamin, Herd
convecteurs)
A Außeneinflüsse
B Inneneinflüsse
Anschluß
In Verbindung mit dem Thermostat EK187,
oder EG502 ist der Schalter a in die untere
Schaltstellung zu bringen (Messung an NTC
10 Ω bei 25 °C und Widerstand R = 1,58 Ω )
In Verbindung mit dem Thermostat EK186,
oder dem Regler EK286 ist der Schalter a
in die obere Schaltstellung zu bringen
(Messung an NTC 10 Ω bei 25 °C)
FR
24 Monate für Material und Herstellungsmängel ab Fabri-
kationsdatum. Bei Mängel muß das Produkt dem Wieder-ver-
käufer übergeben werden. Die Garantie ist nur bei Beachtung
der folgenden Angaben gültig :
- Rückgabe durch Grossist-Installateur,
- Fachgemäße Installation.
Bei nicht fargemäße Installation und natürlichem Verschleiß usw
erfolgt kein Ersatz. Schriftliche Angaben betreffend der festges-
tellten Defekte sollten dem Produkt beiliegen.
Abdeckung beidseitig nach vorne ziehen
Abdeckung nach unten kippen

montiert werden,
Œ
Lüftung,
Ž
Sonneneinstrahlung) oder

Leuchte,
’
Heizung) sind zu vermeiden
Garantie


DE
6E 5501.c
