1. Introduction

L'agitateur magnétique chauffant ARE / AREX-6 est une solution adaptée à toutes les applications nécessitant un réglage précis de la
vitesse d'agitation et de la température de la plaque chauffante.

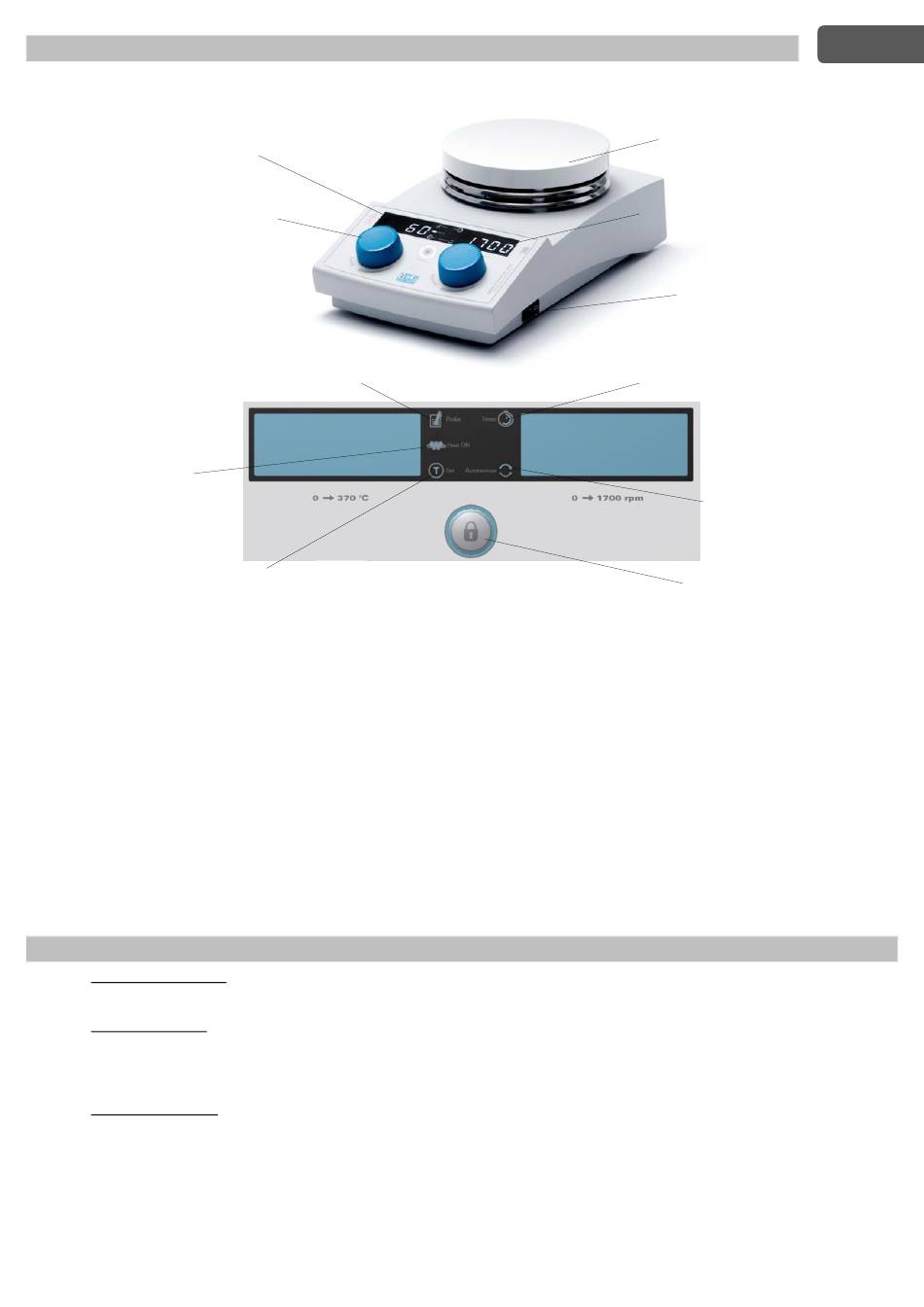

B
1 Plaque en aluminium avec revêtement en
céramique
2 Interrupteur principal
3 Codeur de vitesse d'agitation
4 Codeur de température
5 Ecran
La plaque chauffante (1), réalisé en aluminium avec revêtement en céramique, donne:
• Répartition optimale de la chaleur avec une puissance spécifique élevée grâce à la configuration circulaire
• Excellente homogénéité de la température dans tous les points de la plaque
• Haute résistance à la fatigue thermique et aux chocs thermiques
• Haute résistance aux agents chimiques et aux abrasions superficielles
L'agitation magnétique est générée par un aimant AlNiCo entraîné par un moteur sans balai qui permet une durée presque illimitée.
L'ancre qui satisfait la plupart des applications est le Ø8x40mm.
REMARQUE: Le contenant du produit en cours de traitement doit être compatible avec la température utilisée.
REMARQUE: L'utilisation de la plaque chauffante à des températures élevées peut entraîner des variations de couleur de surface qui ne
modifient pas les caractéristiques de résistance thermique, mécanique et chimique.

2. Montage et installation

•
Retrait de l'emballage
- Vérifier l'intégrité de l'instrument après avoir retiré l'emballage
•
La boite comprend
- Agitateur magnétique chauffant AREX-6 digital/digital PRO
- Cordon d'alimentation
- Manuel d'instruction
•
Première installation
Placez l'instrument sur une surface ininflammable
-
- Vérifiez que les données sur l'instrument correspondent à celles disponibles sur la prise électrique
- Mettez l'interrupteur principal (2) en position off
- Utilisez une prise de terre, en utilisant uniquement le cordon d'alimentation fourni avec l'instrument
- Branchez le câble dans la prise secteur
REMARQUE: le câble d'alimentation doit rester à l'écart de la plaque chauffante et ne peut être remplacé que par un câble d'alimentation
présentant des caractéristiques équivalentes (T = 90 ° C, connecteur C15).
5
4
A
C
A DEL sonde
B DEL Plaque chauffante
C DEL point de consigne température
D DEL Minuterie
E DEL Autoreverse
F Bouton minuterie / Autoreverse/Verrouillage
15
1
3
2
D
E
F
FR
